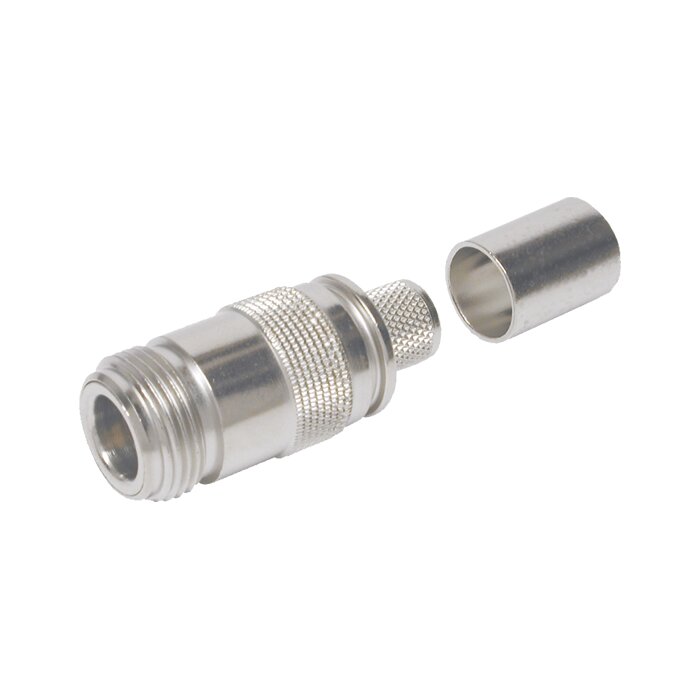

Прямое гнездо типа N с обжимом для коаксиального кабеля LMR-400. Парная розетка к EZ-400-NMH-X. Монтаж без пайки и без обрезки оплётки. Стандарт IEC 60169-16, диапазон DC—6 ГГц, VSWR ≤ 1,30, Insert Loss ≤ 0,1 дБ.
EZ-400-NF-X — парная розетка-гнездо к самому ходовому штекеру EZ-400-NMH-X. Применяется на портах оборудования (приёмники, передатчики, измерительные приборы), в проходных соединениях и при сборке нестандартных адаптеров. Особенности — более толстое золочение центрального контакта Au 1,27 μм (втрое больше, чем у NMH-X), Spring Bronze центральный материал, Chemistry Nickel 3 μм подслой. Это обеспечивает повышенную долговечность mate/de-mate (паспортный ресурс 500 циклов) и стабильность Insert Loss во времени.
| Электрические характеристики | |
|---|---|
| Номинальный импеданс | 50 Ом |
| Частотный диапазон | DC — 6 ГГц |
| VSWR (КСВ) | ≤ 1,30 |
| Insert Loss (затухание прохождения) | ≤ 0,1 дБ (0—3 ГГц) |
| Сопротивление изоляции | ≥ 5000 МОм |
| Испытательное напряжение (Proof Voltage) | 1500 В |
| Стандарт интерфейса | IEC 60169-16, MIL-C-39012 |
| Механические характеристики | |
|---|---|
| Длина разъёма | 39,8 мм |
| Диаметр корпуса (max) | 12,4 мм |
| Hex обжима кабеля | 16 A/F |
| Усилие на разрыв «кабель—разъём» | 400 Н |
| Момент кручения (Torsion) | 2 Н·м |
| Тип резьбы | 5/8″-24 UNEF-2A (резьба гнезда) |
| Cable Retention Force | ≥ 0,56 Н (axial) |
| Материалы и покрытия | |
|---|---|
| Внутренний контакт (пин) | Spring Bronze, Au 1,27 μм над Chemistry Nickel 3 μм |
| Внешний контакт / корпус | Brass, Copper-tin-zinc 2 μм |
| Гайка (nut) | Brass, Copper-tin-zinc 2 μм |
| Уплотнение | Silicone rubber |
| Диэлектрик | PTFE (Teflon) |
| RoHS | Compliant |
| Условия эксплуатации | |
|---|---|
| Диапазон рабочих температур | −55 … +155 °C |
| Тепловой удар | MIL-STD-202 Method 107 Cond. B |
| Вибрация | MIL-STD-202 Method 204 Cond. B |
| Механический шок | MIL-STD-202 Method 213 Cond. I |
| Защита от влаги | IP67 (с heat-shrink бутом / WSB-400) |
| Гарантированный ресурс mate/de-mate | 500 циклов |
Серия EZ-400 включает разъёмы под разные ВЧ-интерфейсы (N, TNC, F) и геометрии (прямые/угловые, 50/75 Ом, crimp/clamp). Все они монтируются одним инструментом CT-400/300 и совместимы с одним и тем же strip-pattern на соответствующем варианте LMR-400.
Парные и сопутствующие артикулы для построения полной антенно-фидерной линии.
Гарантия
2 года от производителя
Гарантия Times Microwave Systems при монтаже штатным инструментом.
Ресурс mate/de-mate
500 циклов
Паспортный ресурс без деградации Insert Loss.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить Times Microwave EZ-400-NF-X
Доставка по всей России · Гарантия 2 года · Русскоязычная техподдержка
Поставляем Times Microwave EZ-400-NF-X Кабельный разъем под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
