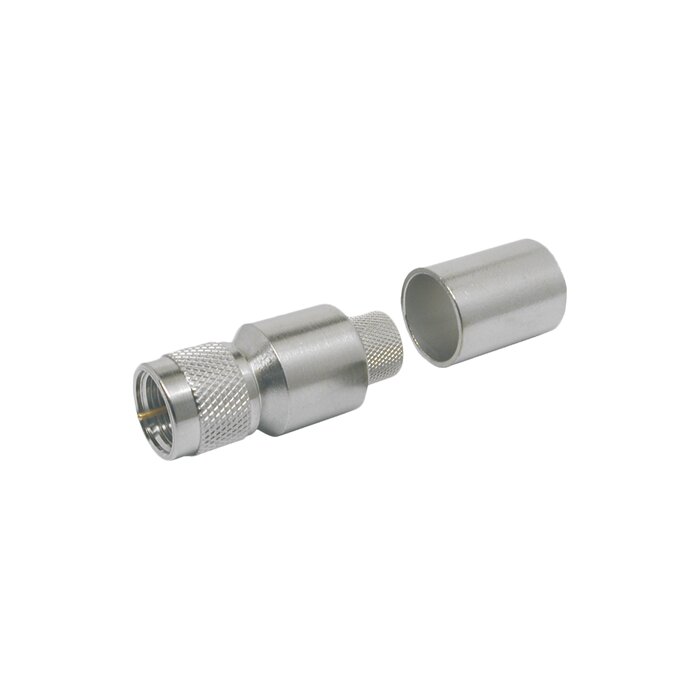

Прямой штекер типа F с 75-омным интерфейсом для коаксиального кабеля LMR-400-75. Стандарт CATV и спутникового приёма. Соответствует IEC 61169-24. Диапазон DC—1 ГГц, температурный режим −40…+125 °C. Монтаж без пайки инструментом CT-400/300.
EZ-400-FM-75 — F Male 75-Ом штекер для CATV-фидеров и спутниковых приёмных трактов на LMR-400-75. F-интерфейс — стандарт-де-факто для бытового, гостиничного и распределительного CATV/IPTV оборудования (мультисвитчи, разветвители, тюнеры спутниковых ресиверов). Конструкция оптимизирована под 75-Ом импеданс и узкий диапазон частот DC-1 ГГц (от кабельных каналов до спутникового downconverter L-band). EZ-Crimp с центральным контактом из Beryllium Copper с золочением. Industrial температурный диапазон −40…+125 °C достаточен для outdoor-уличной установки в любом климате. Для подготовки кабеля используется CST-400-75 — отличается от CST-400 strip-длинами под F-формат.
| Электрические характеристики | |
|---|---|
| Номинальный импеданс | 75 Ом |
| Частотный диапазон | DC — 1 ГГц |
| VSWR (КСВ) | ≤ 1,30 |
| Insert Loss (затухание прохождения) | -0,1×√f(ГГц) дБ |
| Сопротивление изоляции | ≥ 5000 МОм |
| Испытательное напряжение (Proof Voltage) | 750 В RMS |
| Стандарт интерфейса | IEC 61169-24 |
| Механические характеристики | |
|---|---|
| Длина разъёма | 37,0 мм |
| Диаметр корпуса (max) | 9,5 мм |
| Hex обжима кабеля | 11,0 (0,433″) HEX |
| Усилие на разрыв «кабель—разъём» | ≥ 500 Н |
| Момент кручения (Torsion) | — |
| Тип резьбы | F-type 3/8-32 UN |
| Cable Retention Force | 120 lb (Cbl-Connector Retention Force) |
| Материалы и покрытия | |
|---|---|
| Внутренний контакт (пин) | Beryllium Copper, Gold plating |
| Внешний контакт / корпус | Brass, Albaloy 100 μin |
| Гайка (nut) | Brass, Copper-tin-zinc 2 μм |
| Уплотнение | Silicone rubber |
| Диэлектрик | PTFE (Teflon) |
| RoHS | Compliant |
| Условия эксплуатации | |
|---|---|
| Диапазон рабочих температур | −40 … +125 °C |
| Тепловой удар | IEC 60068 |
| Вибрация | — |
| Механический шок | — |
| Защита от влаги | IP67 (с heat-shrink бутом / WSB-400) |
| Гарантированный ресурс mate/de-mate | 500 циклов |
Серия EZ-400 включает разъёмы под разные ВЧ-интерфейсы (N, TNC, F) и геометрии (прямые/угловые, 50/75 Ом, crimp/clamp). Все они монтируются одним инструментом CT-400/300 и совместимы с одним и тем же strip-pattern на соответствующем варианте LMR-400.
Парные и сопутствующие артикулы для построения полной антенно-фидерной линии.
Гарантия
2 года от производителя
Гарантия Times Microwave Systems при монтаже штатным инструментом.
Ресурс mate/de-mate
500 циклов
Паспортный ресурс без деградации Insert Loss.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
