75-омный вариант флагмана LMR-400 для CATV, спутниковых ресиверов, видеонаблюдения и in-building IPTV. Меньший внутренний проводник (0,044″ вместо 0,108″ у 50-омного), импеданс 75 Ом. Максимальная рабочая частота 2,5 ГГц.

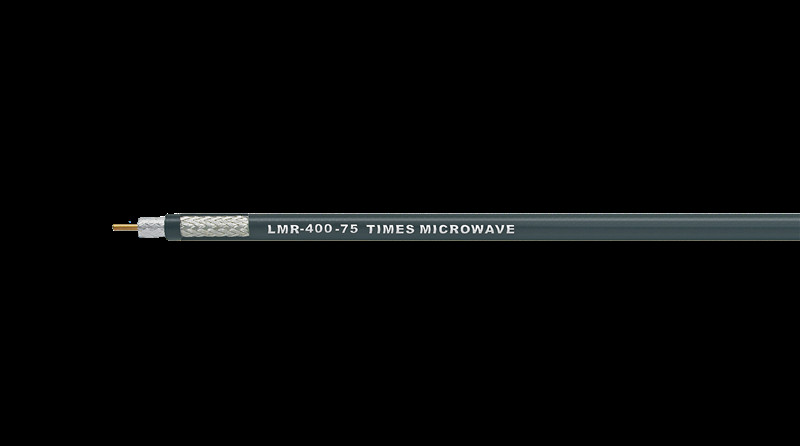

LMR-400-75 — 75-омная модификация стандартного LMR-400. Конструкция отличается уменьшенным внутренним проводником (0,044″ против 0,108″ у 50-омного варианта), что даёт характеристический импеданс 75 Ом. Применяется для CATV-распределения, спутниковых приёмных линий, IPTV in-building, профессионального видеонаблюдения. Максимальная рабочая частота 2,5 ГГц — достаточно для всех современных кабельных и спутниковых стандартов.
| Электрические характеристики | |
|---|---|
| Импеданс | 75 Ом |
| Максимальная рабочая частота | 2,5 ГГц |
| Скорость распространения (Vp) | 85% |
| Ёмкость | 52,3 пФ/м |
| Эффективность экранирования | > 90 дБ |
| Испытательное напряжение | 2000 В DC |
| Пиковая мощность | 10 кВт |
| Механические характеристики | |
|---|---|
| Внешний диаметр | 10,29 мм (0,405″) |
| Вес | ~0,10 кг/м |
| Радиус изгиба при монтаже | 25,4 мм |
| Радиус изгиба повторный | 101,6 мм |
| Конструкция | |
|---|---|
| Внутренний проводник | Solid BC, 1,12 мм (0,044″) |
| Диэлектрик | Foam Polyethylene |
| Внешний проводник | Aluminum Tape |
| Общая оплётка | Tinned Copper Braid |
| Оболочка (jacket) | Чёрный PE, 0,405″ |
| Условия эксплуатации | |
|---|---|
| Диапазон рабочих температур | −40 … +85 °C |
| Срок службы (UV outdoor) | 20+ лет |
| Стандарты | RoHS, REACH |
Затухание приведено для типовых эксплуатационных частот. При VSWR=1.0, +25°C ambient. Средняя мощность — для непрерывного режима при +40 °C, без солнечной нагрузки.
При VSWR = 1.0, температуре окружающей среды +25°C, на уровне моря. Средняя мощность приведена для нагрева внутреннего проводника до +100°C.
Серия LMR-400 представлена девятью оболочечно-конструктивными вариантами. Электрика и габариты у 50-омных вариантов совпадают, отличается только материал оболочки. 75-омные варианты имеют другой внутренний проводник.
Если этот вариант не идеально подходит вашей задаче, посмотрите соседние серии и совместимые разъёмы.
Гарантия
2 года от производителя
Гарантия Times Microwave Systems при установке оригинальными разъёмами EZ/TC.
Срок службы outdoor
20+ лет на улице
UV-стойкая оболочка проверена в климатических циклах −40…+85 °C.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить Times Microwave LMR-400-75
Доставка по всей России · Гарантия 2 года · Русскоязычная техподдержка
Поставляем Times Microwave LMR-400-75 Кабель коаксиальный под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
