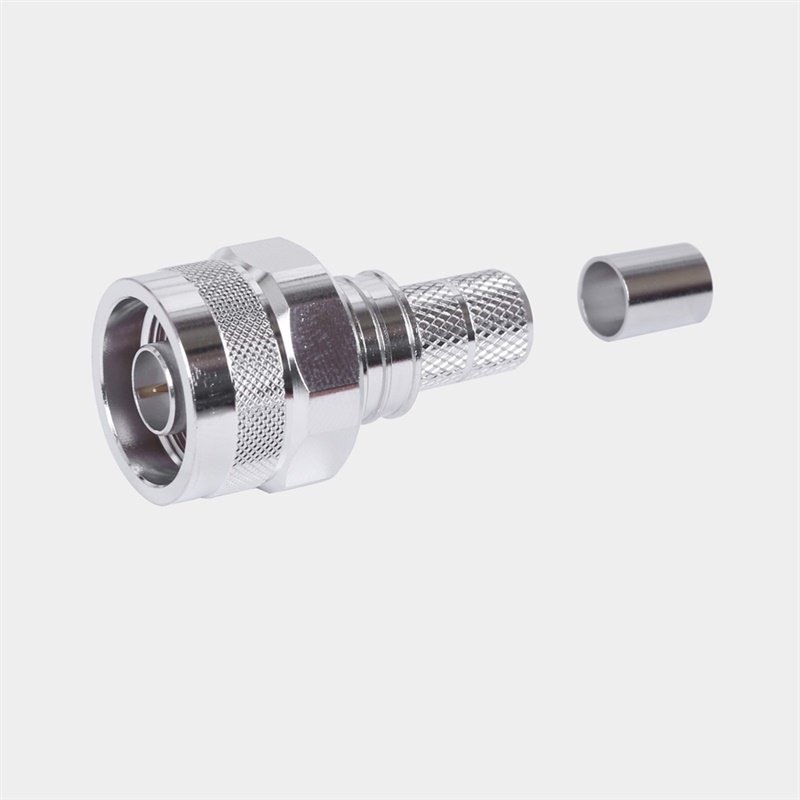

Прямой штекер типа N с 75-омным интерфейсом для LMR-400-75. Для гибридных линий 50/75 Ом, профессиональных CATV-передатчиков, спутниковой связи. IEC 61169-16. Диапазон DC—3 ГГц, температурный режим −40…+125 °C.
EZ-400-NMH-75-X — N Male штекер с 75-Ом интерфейсом для LMR-400-75. Применяется в профессиональном CATV-оборудовании, где требуется механически прочный резьбовой N-интерфейс (стандарт радио-оборудования) при сохранении 75-Ом импеданса. Диапазон DC-3 ГГц перекрывает все CATV-распределение, спутниковый L-band downconverter (950-2150 МГц) и сотовый 2,4 ГГц Wi-Fi. Coupling nut torque 9-14 in-lbs — для безопасной затяжки без перетягивания. Поставляется с heat-shrink бутом 3/4″ × 2″ для IP67 outdoor-герметизации.
| Электрические характеристики | |
|---|---|
| Номинальный импеданс | 75 Ом |
| Частотный диапазон | DC — 3 ГГц |
| VSWR (КСВ) | ≤ 1,35 |
| Insert Loss (затухание прохождения) | -0,1×√f(ГГц) дБ |
| Сопротивление изоляции | ≥ 5000 МОм |
| Испытательное напряжение (Proof Voltage) | 1000 В |
| Стандарт интерфейса | IEC 61169-16 (75 Ω) |
| Механические характеристики | |
|---|---|
| Длина разъёма | 38,6 мм |
| Диаметр корпуса (max) | 12,1 мм |
| Hex обжима кабеля | 20,57 |
| Усилие на разрыв «кабель—разъём» | ≥ 500 Н |
| Момент кручения (Torsion) | 9-14 in-lbs (Coupling nut) |
| Тип резьбы | 5/8″-24 UNEF-2A (75-Ом N standard) |
| Cable Retention Force | 650 Н |
| Материалы и покрытия | |
|---|---|
| Внутренний контакт (пин) | Beryllium Copper, Au 50 μin (Gold) |
| Внешний контакт / корпус | Brass, Albaloy 80 μin |
| Гайка (nut) | Brass, Copper-tin-zinc 2 μм |
| Уплотнение | Silicone rubber |
| Диэлектрик | PTFE (Teflon) |
| RoHS | Compliant |
| Условия эксплуатации | |
|---|---|
| Диапазон рабочих температур | −40 … +125 °C |
| Тепловой удар | IEC 60068 |
| Вибрация | — |
| Механический шок | — |
| Защита от влаги | IP67 (с heat-shrink бутом / WSB-400) |
| Гарантированный ресурс mate/de-mate | 500 циклов |
Серия EZ-400 включает разъёмы под разные ВЧ-интерфейсы (N, TNC, F) и геометрии (прямые/угловые, 50/75 Ом, crimp/clamp). Все они монтируются одним инструментом CT-400/300 и совместимы с одним и тем же strip-pattern на соответствующем варианте LMR-400.
Парные и сопутствующие артикулы для построения полной антенно-фидерной линии.
Гарантия
2 года от производителя
Гарантия Times Microwave Systems при монтаже штатным инструментом.
Ресурс mate/de-mate
500 циклов
Паспортный ресурс без деградации Insert Loss.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить Times Microwave EZ-400-NMH-75-X
Доставка по всей России · Гарантия 2 года · Русскоязычная техподдержка
Поставляем Times Microwave EZ-400-NMH-75-X Кабельный разъем под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
