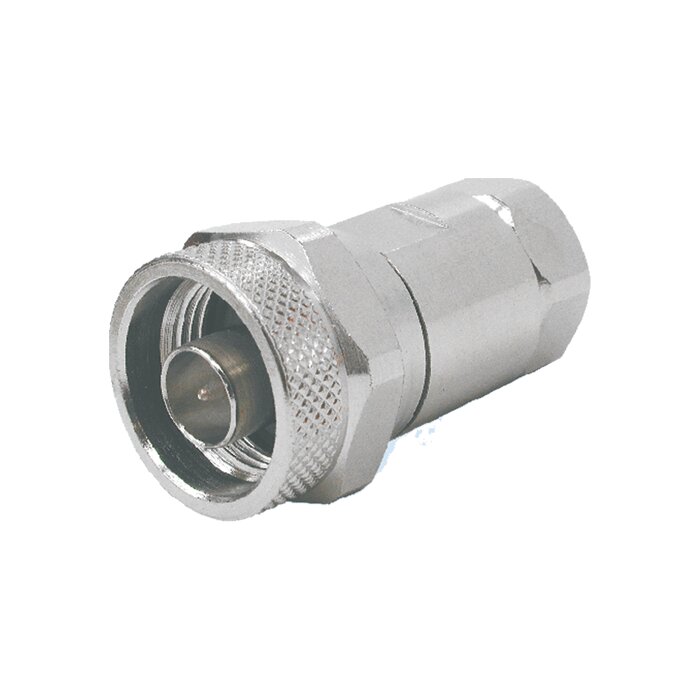

Прямой штекер типа N с зажимной (clamp) фиксацией оплётки для LMR-400. Альтернатива EZ-Crimp с механическим обжимом — без зависимости от давления crimp-инструмента. IP67 standard, 2500 В proof voltage, термическая обработка по IEC 60068.
EZ-400-NMC-2-D — clamp-вариант N Male штекера для LMR-400. В отличие от crimp-серии (где наружная муфта обжимается hex-инструментом), здесь оплётка фиксируется через резьбовое соединение муфты с корпусом разъёма. Это даёт более высокое испытательное напряжение (2500 В против 1500 В у crimp-серии) и стандартное IP67 без heat-shrink бута. Strip-pattern короче — 5,4 + 9,9 мм. CST-400 инструмент тот же, но с настройкой «Clamp». Применяется на mission-critical линиях, в высоковольтных передатчиках, в зонах высокой вибрации.
| Электрические характеристики | |
|---|---|
| Номинальный импеданс | 50 Ом |
| Частотный диапазон | DC — 6 ГГц |
| VSWR (КСВ) | ≤ 1,35 |
| Insert Loss (затухание прохождения) | ≤ 0,10 дБ (0—3 ГГц) |
| Сопротивление изоляции | ≥ 5000 МОм |
| Испытательное напряжение (Proof Voltage) | 2500 В |
| Стандарт интерфейса | IEC 60169-16, MIL-C-39012 |
| Механические характеристики | |
|---|---|
| Длина разъёма | 41,9 мм |
| Диаметр корпуса (max) | 19,5 мм |
| Hex обжима кабеля | 16 + 20,57 (двойной) |
| Усилие на разрыв «кабель—разъём» | 400 Н |
| Момент кручения (Torsion) | 2 Н·м |
| Тип резьбы | 5/8″-24 UNEF-2A |
| Cable Retention Force | 500 Н (whorl pull) |
| Материалы и покрытия | |
|---|---|
| Внутренний контакт (пин) | Beryllium Copper, Au 1,27 μм |
| Внешний контакт / корпус | Brass, Copper-tin-zinc 2 μм |
| Гайка (nut) | Brass, Copper-tin-zinc 2 μм |
| Уплотнение | Silicone rubber |
| Диэлектрик | PTFE (Teflon) |
| RoHS | Compliant |
| Условия эксплуатации | |
|---|---|
| Диапазон рабочих температур | −55 … +155 °C |
| Тепловой удар | MIL-STD-202 Method 107 Cond. B |
| Вибрация | MIL-STD-202 Method 204 Cond. B |
| Механический шок | MIL-STD-202 Method 213 Cond. I |
| Защита от влаги | IP67 standard |
| Гарантированный ресурс mate/de-mate | 500 циклов |
Серия EZ-400 включает разъёмы под разные ВЧ-интерфейсы (N, TNC, F) и геометрии (прямые/угловые, 50/75 Ом, crimp/clamp). Все они монтируются одним инструментом CT-400/300 и совместимы с одним и тем же strip-pattern на соответствующем варианте LMR-400.
Парные и сопутствующие артикулы для построения полной антенно-фидерной линии.
Гарантия
2 года от производителя
Гарантия Times Microwave Systems при монтаже штатным инструментом.
Ресурс mate/de-mate
500 циклов
Паспортный ресурс без деградации Insert Loss.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить Times Microwave EZ-400-NMC-2-D
Доставка по всей России · Гарантия 2 года · Русскоязычная техподдержка
Поставляем Times Microwave EZ-400-NMC-2-D Кабельный разъем под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
