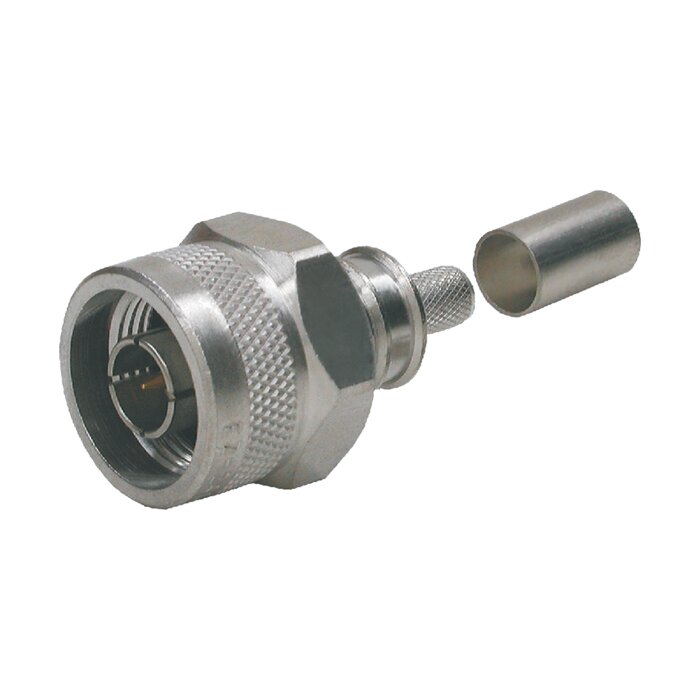

Прямой штекер типа N с обжимом для коаксиального кабеля LMR-240. Монтаж без пайки и без обрезки оплётки за 30 секунд инструментом CT-240/200/195/100. MIL-STD-348, 50 Ом, DC—6 ГГц.
EZ-240-NMH-X — самый ходовой N Male разъём EZ-Crimp серии для LMR-240. Монтируется без пайки и без обрезки оплётки за 30 секунд: инструмент CT-240/200/195/100 с hex 0,437″ обжимает обе муфты — наружную и центрального контакта. Конструкция X-серии: Brass C36000 + Albaloy plating корпуса, Beryllium Copper C17300 контакт с Gold ASTM B488, Phosphor Bronze C54400 locking ring. Соответствует MIL-STD-348. Применяется в jumper-сборках, коротких AFL, репитерах сотовой связи, на БС TETRA/DMR/P25.
| Электрические характеристики | |
|---|---|
| Номинальный импеданс | 50 Ом |
| Частотный диапазон | DC — 6 ГГц |
| VSWR (КСВ) | ≤ 1,30 |
| Insertion Loss | ≤ 0,10 дБ |
| Сопротивление изоляции | ≥ 5000 МОм |
| Испытательное напряжение | 1500 В |
| Стандарт интерфейса | IEC 60169-16, MIL-STD-348 |
| Механические характеристики | |
|---|---|
| Длина разъёма | 37,3 (1,470″) |
| Hex обжима / ключ | 0,812″ |
| Тип резьбы | 5/8″-24 UNEF-2A (внутренняя резьба штекера) |
| Момент coupling nut | 5 Н·м |
| Усилие на разрыв «кабель—разъём» | ≥ 400 Н |
| Тип фиксации центрального контакта | EZ-Crimp (пружинные лепестки) |
| Тип фиксации наружного контакта | Crimp (hex обжим) |
| Материалы и покрытия | |
|---|---|
| Центральный контакт (pin/socket) | Beryllium Copper C17300, Gold ASTM B488 |
| Корпус / шелл | Brass C36000, Albaloy plating |
| Изолятор | PTFE (Teflon), ASTM D1710 |
| Уплотнение | Silicone rubber, A-A-59588 50-75 durometer |
| Heat-shrink | Heat Shrinkable ATUM MIL-I-23053/4 (не в комплекте) |
| RoHS | Compliant |
| Условия эксплуатации | |
|---|---|
| Диапазон рабочих температур | −55 … +155 °C |
| Тепловой удар | MIL-STD-202G Method 107 Cond. B |
| Вибрация | MIL-STD-202G Method 204 |
| Механический шок | MIL-STD-202G Method 213 Cond. I |
| Климатический класс | IEC 60068 55/155/56 |
| Защита от влаги | IP67 (с heat-shrink бутом) |
| Ресурс mate/de-mate | ≥ 500 циклов |
Серии EZ-240 (без пайки) и TC-240 (с пайкой) включают разъёмы под все основные ВЧ-интерфейсы (N, TNC, SMA, BNC) и геометрии (прямые, угловые, bulkhead). Все они монтируются одной парой инструмента CT-240/200/195/100 + CST-240A и совместимы с одним и тем же strip-pattern на LMR-240.
Парные и сопутствующие артикулы для построения полной антенно-фидерной линии.
Гарантия
2 года от производителя
Гарантия Times Microwave Systems при монтаже штатным инструментом.
Ресурс mate/de-mate
≥ 500 циклов
Паспортный ресурс без деградации Insert Loss.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить Times Microwave EZ-240-NMH-X
Доставка по всей России · Гарантия 2 года · Русскоязычная техподдержка
Поставляем Times Microwave EZ-240-NMH-X Кабельный разъем под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
