Прямой штекер BNC с зажимной фиксацией оплётки для LMR-240. Байонетное соединение для быстрого подключения-отключения. Для лабораторных стендов, видеонаблюдения, измерительной техники.

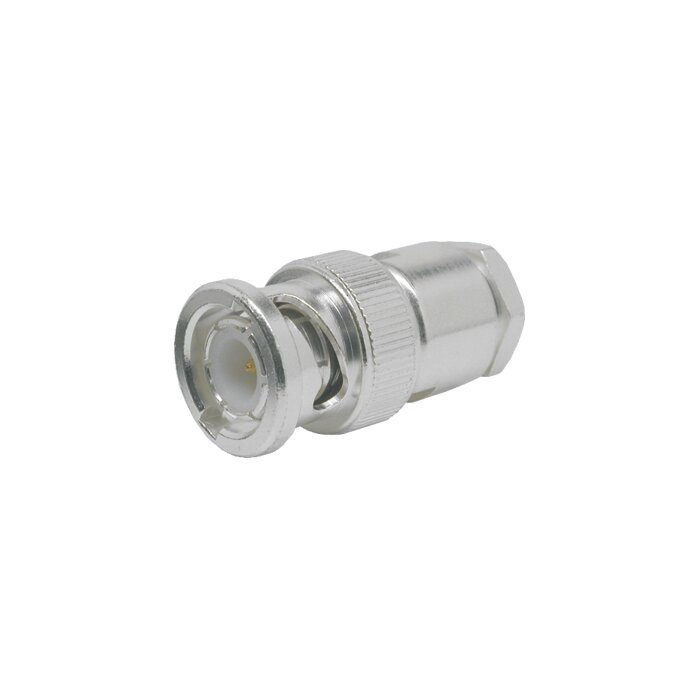

TC-240-BMC — BNC Male clamp штекер для LMR-240. BNC (Bayonet Neill-Concelman) — байонетное соединение для быстрого подключения-отключения (поворот на 1/4 оборота). Применяется в лабораторных стендах, измерительной технике (осциллографы, генераторы), профессиональном видеонаблюдении (CCTV/SDI), в радиолокационном оборудовании. Working voltage 500 V RMS, VSWR ≤ 1,25 до 1 ГГц, Insertion Loss <0,10 дБ. Stock 3190-242. Gold-plated Brass центральный контакт + Silver-plated Beryllium Copper outer + Silver-plated Brass корпус + Teflon dielectric.
| Электрические характеристики | |
|---|---|
| Номинальный импеданс | 50 Ом |
| Частотный диапазон | DC — 1 ГГц |
| VSWR (КСВ) | ≤ 1,25 |
| Insertion Loss | ≤ 0,10 дБ |
| Сопротивление изоляции | ≥ 5000 МОм |
| Испытательное напряжение | 500 В RMS (working) |
| Стандарт интерфейса | MIL-STD-348 (BNC standard) |
| Механические характеристики | |
|---|---|
| Длина разъёма | ≈40,0 |
| Hex обжима / ключ | — |
| Тип резьбы | Bayonet (BNC standard) |
| Момент coupling nut | Bayonet (без момента) |
| Усилие на разрыв «кабель—разъём» | ≥ 400 Н |
| Тип фиксации центрального контакта | Solder (пайка) |
| Тип фиксации наружного контакта | Clamp (механический зажим) |
| Материалы и покрытия | |
|---|---|
| Центральный контакт (pin/socket) | Gold Plated Brass |
| Корпус / шелл | Silver Plated Beryllium Copper |
| Изолятор | PTFE (Teflon), ASTM D1710 |
| Уплотнение | Silicone rubber, A-A-59588 50-75 durometer |
| Heat-shrink | Не в комплекте |
| RoHS | Compliant |
| Условия эксплуатации | |
|---|---|
| Диапазон рабочих температур | −55 … +125 °C |
| Тепловой удар | MIL-STD-202G Method 107 Cond. B |
| Вибрация | MIL-STD-202G Method 204 |
| Механический шок | MIL-STD-202G Method 213 Cond. I |
| Климатический класс | IEC 60068 55/155/56 |
| Защита от влаги | IP67 standard |
| Ресурс mate/de-mate | ≥ 500 циклов |
Серии EZ-240 (без пайки) и TC-240 (с пайкой) включают разъёмы под все основные ВЧ-интерфейсы (N, TNC, SMA, BNC) и геометрии (прямые, угловые, bulkhead). Все они монтируются одной парой инструмента CT-240/200/195/100 + CST-240A и совместимы с одним и тем же strip-pattern на LMR-240.
