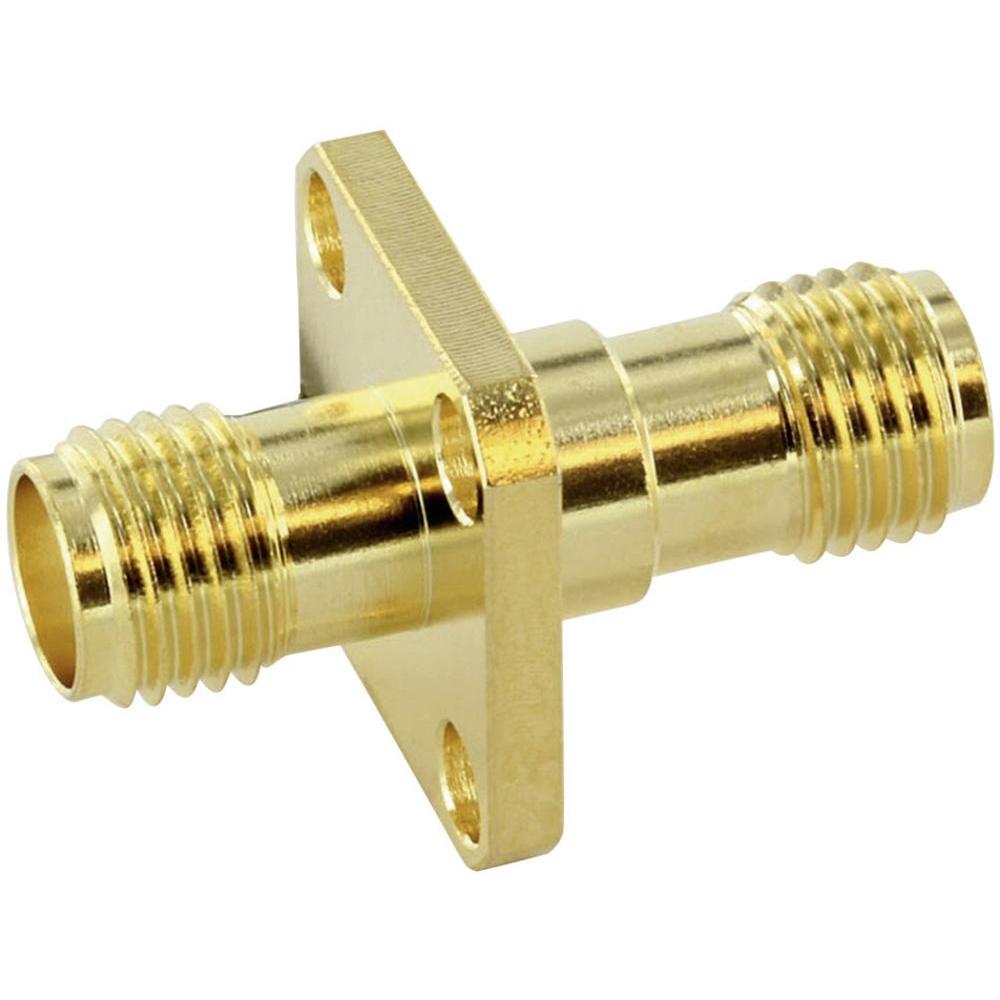

Панельный проходной адаптер SMA · 50 Ом гнездо > гнездо | крепление - фланец 12.7 мм.
Среди коаксиальных разъёмов с резьбовым соединением широко распространены разъёмы SMA типа. В зависимости от конструкции, разъёмы применяются на частоте до 18 ГГц с контрольным сопротивлением 50 Ом. Разъёмы SMA подходят для эластичных и полужестких типов кабелей. Модели SMA разъёмов и адаптеров выпускаются для монтажа на печатные платы, используя технологии сквозной пайки и обратной запрессовки контактов. Для монтажа кабельных разъёмов SMA применяются технологии пайки, обжима и опрессовки. Области эксплуатации разъёмов включают наземную и космическую связь, а также тестовое оборудование. Соединение торцевого уплотнения для разъёмов SMA между штекером и гнездом соответствует классу защиты IP68.
| Параметр | Значение |
|---|---|
| Число коммутаций | ≥ 500 |
| Рекомендуемый момент затяжки | 79 - 113 Н см |
| Материалы | Центральный контакт: бериллиевая бронза Внешний проводник: латунь Изолятор: PTFE |
| Покрытие | Центральный контакт: золото поверх никеля Внешний проводник: золото |
| Параметр | Значение |
|---|---|
| Эксплуатация в соответствии | с изолятором PTFE IEC 60068 - 1 55/155/56 |
| Соответствие RoHS | 2002/95/EC |
| Параметр | Значение |
|---|---|
| Сопротивление проводников | Внутренний проводник: ≤ 3 мОм Внешний проводник: ≤ 2 мОм |
| Сопротивление изолятора | ≥ 5 ГОм |
| Напряжение пробоя | 1.0 кВ эффект./50 Гц |
| Рабочее напряжение | ≤ 335 В эффект./50 Гц |
| Сопротивление | 50 Ом |
| Потери на отражение | 44.5 дБ / 1 ГГц 30.5 дБ / 4 ГГц |
| Параметр | Мин. | Макс. |
|---|---|---|
| a | 0.902 | 0.940 |
| b | - | 4.59 |
| c | 0.38 | 1.14 |
| d | - | 4.178 |
| e | 0.0 | - |
| f | - | 2.54 |
| g | - | 3.43 |
| h | - | 3.43 |
Поставляем Telegartner J01154A0019 - Переходник SMA под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
