Прямое гнездо типа SMA с обжимом для LMR-240. Топ-разъём для Wi-Fi/GPS pigtail-сборок, измерительных стендов, IoT-устройств. IEC 60169-15, 50 Ом, DC—8 ГГц, VSWR ≤ 1,30 (DC-6) / ≤ 1,35 (6-8 ГГц).

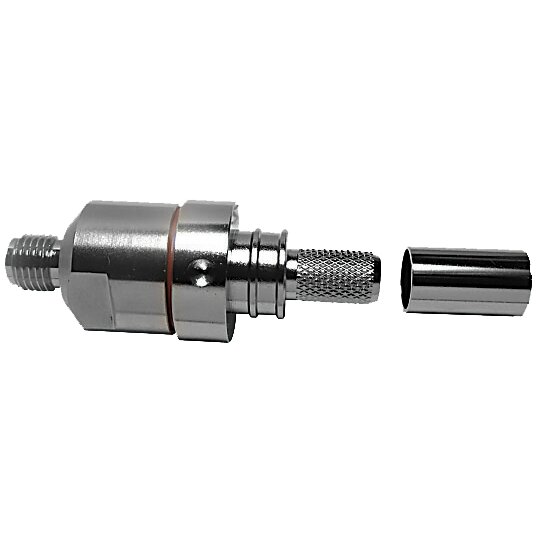

EZ-240-SF-X — самый востребованный SMA-разъём для LMR-240 благодаря компактности и поддержке Wi-Fi/GPS pigtail. SMA (SubMiniature version A) — стандартный 50-Ом интерфейс для маломощных радиомодулей: Wi-Fi/Bluetooth точки доступа, GPS-приёмники, LoRa-шлюзы, IoT-устройства, измерительные приборы (VNA, спектроанализаторы). IEC 60169-15 совместимость гарантирует работу с любым SMA-оборудованием. Insulator PTFE, body Brass Sn-Ni, contact Beryllium Copper Gold 50μ". Heat shrink 3:1 в комплекте.
| Электрические характеристики | |
|---|---|
| Номинальный импеданс | 50 Ом |
| Частотный диапазон | DC — 8 ГГц |
| VSWR (КСВ) | ≤ 1,30 (DC-6 ГГц) / ≤ 1,35 (6-8 ГГц) |
| Insertion Loss | ≤ 0,10 дБ |
| Сопротивление изоляции | ≥ 5000 МОм |
| Испытательное напряжение | 1000 В |
| Стандарт интерфейса | IEC 60169-15, MIL-STD-348 |
| Механические характеристики | |
|---|---|
| Длина разъёма | 38,8 (1,528″) |
| Hex обжима / ключ | 0,437″ |
| Тип резьбы | 1/4-36 UNS-2A (SMA standard) |
| Момент coupling nut | 0,80—1,10 Н·м (7,1—9,7 in-lbs) |
| Усилие на разрыв «кабель—разъём» | ≥ 400 Н |
| Тип фиксации центрального контакта | EZ-Crimp (пружинные лепестки) |
| Тип фиксации наружного контакта | Crimp (hex обжим) |
| Материалы и покрытия | |
|---|---|
| Центральный контакт (pin/socket) | Beryllium Copper, Gold 50 μin |
| Корпус / шелл | Brass, Sn-Ni plating |
| Изолятор | PTFE (Teflon), ASTM D1710 |
| Уплотнение | Silicone rubber, A-A-59588 50-75 durometer |
| Heat-shrink | Heat Shrink 1/2″ × 1,5″ 3:1, 1 шт в комплекте |
| RoHS | Compliant |
| Условия эксплуатации | |
|---|---|
| Диапазон рабочих температур | −40 … +125 °C |
| Тепловой удар | MIL-STD-202G Method 107 Cond. B |
| Вибрация | MIL-STD-202G Method 204 |
| Механический шок | MIL-STD-202G Method 213 Cond. I |
| Климатический класс | IEC 60068 55/155/56 |
| Защита от влаги | IP67 (с heat-shrink бутом) |
| Ресурс mate/de-mate | ≥ 500 циклов |
Серии EZ-240 (без пайки) и TC-240 (с пайкой) включают разъёмы под все основные ВЧ-интерфейсы (N, TNC, SMA, BNC) и геометрии (прямые, угловые, bulkhead). Все они монтируются одной парой инструмента CT-240/200/195/100 + CST-240A и совместимы с одним и тем же strip-pattern на LMR-240.
