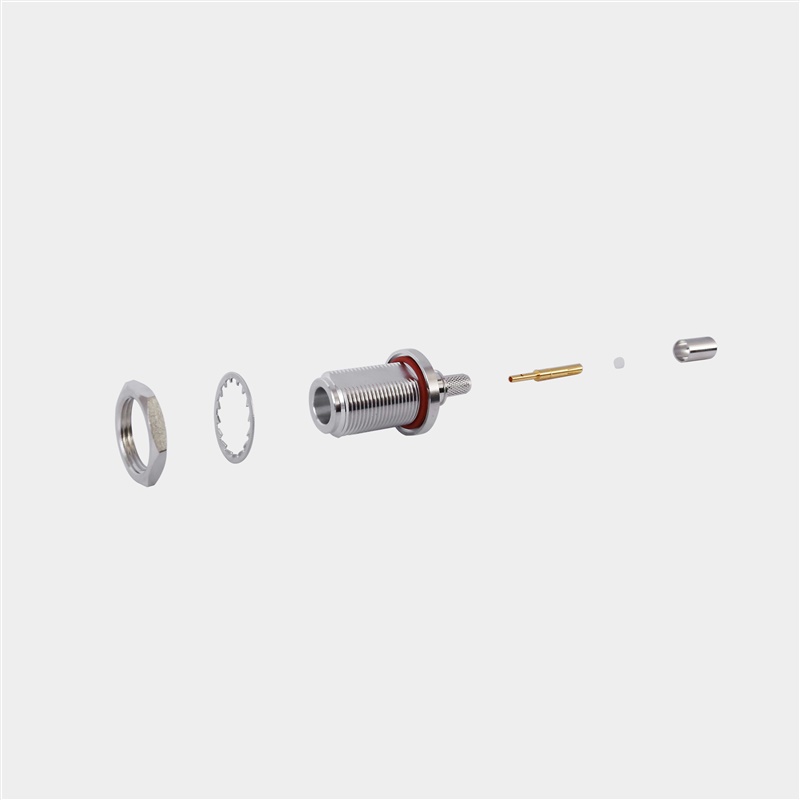

Проходное гнездо типа N с фланцем для монтажа на корпус оборудования (Bulkhead) на LMR-240. Solder-on центральный контакт + clamp-on наружный + weather seal в комплекте. Для гермокоробок, монтажных шкафов, антенных мачт.
TC-240-NF-BH-X — N Female bulkhead для проходного монтажа на корпус оборудования (антенные мачты, гермокоробки приёмопередатчиков, монтажные шкафы наружной установки). Конструкция: solder-on центральный контакт + clamp-on наружный + weather seal в комплекте. На стороне внутри гермокоробки — обычный N-интерфейс. На внешней стороне — фланец с резьбой и гайкой для крепления к панели. Совместим с LMR-240, LMR-240-DB, LMR-240-FR и LMR-240-UF без изменения strip-pattern.
| Электрические характеристики | |
|---|---|
| Номинальный импеданс | 50 Ом |
| Частотный диапазон | DC — 6 ГГц |
| VSWR (КСВ) | ≤ 1,30 |
| Insertion Loss | ≤ 0,10 дБ |
| Сопротивление изоляции | ≥ 5000 МОм |
| Испытательное напряжение | 2500 В |
| Стандарт интерфейса | IEC 60169-16, MIL-STD-348 |
| Механические характеристики | |
|---|---|
| Длина разъёма | ≈45,0 (с фланцем) |
| Hex обжима / ключ | — |
| Тип резьбы | 5/8″-24 UNEF-2A + проходной фланец |
| Момент coupling nut | Bayonet (без момента) |
| Усилие на разрыв «кабель—разъём» | ≥ 400 Н |
| Тип фиксации центрального контакта | Solder (пайка) |
| Тип фиксации наружного контакта | Crimp (hex обжим) |
| Материалы и покрытия | |
|---|---|
| Центральный контакт (pin/socket) | Brass, Gold 50 μin |
| Корпус / шелл | Brass, Albaloy |
| Изолятор | PTFE (Teflon), ASTM D1710 |
| Уплотнение | Silicone rubber, A-A-59588 50-75 durometer |
| Heat-shrink | Weather seal в комплекте |
| RoHS | Compliant |
| Условия эксплуатации | |
|---|---|
| Диапазон рабочих температур | −55 … +155 °C |
| Тепловой удар | MIL-STD-202G Method 107 Cond. B |
| Вибрация | MIL-STD-202G Method 204 |
| Механический шок | MIL-STD-202G Method 213 Cond. I |
| Климатический класс | IEC 60068 55/155/56 |
| Защита от влаги | IP67 standard |
| Ресурс mate/de-mate | ≥ 500 циклов |
Серии EZ-240 (без пайки) и TC-240 (с пайкой) включают разъёмы под все основные ВЧ-интерфейсы (N, TNC, SMA, BNC) и геометрии (прямые, угловые, bulkhead). Все они монтируются одной парой инструмента CT-240/200/195/100 + CST-240A и совместимы с одним и тем же strip-pattern на LMR-240.
Парные и сопутствующие артикулы для построения полной антенно-фидерной линии.
Гарантия
2 года от производителя
Гарантия Times Microwave Systems при монтаже штатным инструментом.
Ресурс mate/de-mate
≥ 500 циклов
Паспортный ресурс без деградации Insert Loss.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить Times Microwave TC-240-NF-BH-X
Доставка по всей России · Гарантия 2 года · Русскоязычная техподдержка
Поставляем Times Microwave TC-240-NF-BH-X Кабельный разъем под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
