TIMES MICROWAVE · Серия TC-240 · TC-240

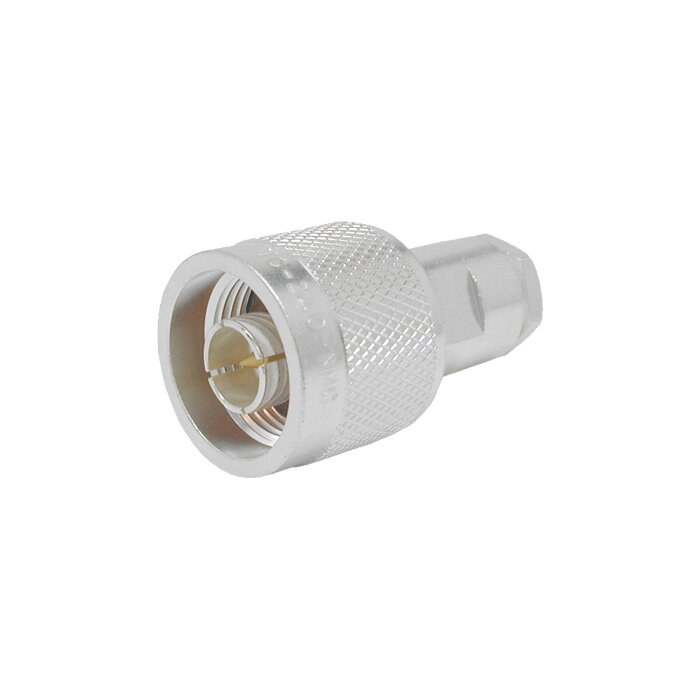

Times Microwave TC-240-NMC — кабельный разъём N Male, Clamp, для LMR-240

Прямой штекер типа N с зажимной (clamp) фиксацией оплётки для коаксиального кабеля LMR-240. Классическая Times Connector серия — пайка центрального контакта + механический обжим кабельной муфты. Расширенный диапазон до 11 ГГц, температурный режим −65…+165 °C, MIL-STD-348 интерфейс. Включает термоусадочный бут ATUM для герметизации outdoor-установок.

N Male прямой штекер DC — 11 ГГц Clamp / Solder монтаж MIL-STD-348 Made in USA

N Male

Интерфейс

50 Ω

Импеданс

11 ГГц

Диапазон

2500 В

DWV @ 60Гц

LMR-240

Кабель

ATUM

Бут (в комплекте)

О модели

TC-240-NMC — флагман классической Times Connector серии для LMR-240 и самый востребованный clamp-разъём в каталоге. Конструкция отработана с 1996 года: латунный корпус с серебряной плакировкой, золочёный центральный контакт под пайку, Phosphor Bronze locking ring для фиксации в гнезде. Расширенный диапазон до 11 ГГц позволяет применять разъём в приложениях, где EZ-Crimp серия упирается в свои 6—8 ГГц — например, в Ka-band пилотных линиях, измерительных стендах, квантовых вычислителях. В комплекте поставки — термоусадочный бут ATUM (Adhesive-lined Тhick-wall Тubing), который обеспечивает IP67-герметизацию места соединения при простом прогреве термофеном.

Главный выбор «TC-240-NMC или EZ-240-NMH-X?» — это компромисс «цена / скорость монтажа». TC дешевле в среднем на 30—40%, имеет более высокую верхнюю частоту (11 vs 6 ГГц) и шире температурный диапазон (−65…+165 vs −55…+155 °C). EZ-серия — быстрее в монтаже (30 секунд против 3—5 минут) и не требует паяльной станции. Для серийных производств и mission-critical берут EZ, для лабораторных, измерительных и единичных монтажей — TC.

Ключевые преимущества

Расширенный диапазон DC—11 ГГц В 1,8 раза выше, чем у EZ-240-NMH-X (до 6 ГГц). Подходит для Ka-band пилотных линий, измерительных стендов, исследовательских приложений.

Температурный режим −65…+165 °C Рекордный диапазон для N-разъёма потребительского класса. Beryllium-bronze центральный контакт + Phosphor Bronze locking ring не теряют упругости в Арктике и не плывут на нагревающихся радарах.

Voltage 1000 V RMS / DWV 2500 V Высокое испытательное напряжение позволяет работать с передатчиками класса AB до 1 кВт на 50 Ом без риска пробоя в разъёме.

ATUM heat-shrink бут в комплекте Adhesive-lined thick-wall heat shrink 0,50×1,25″ — клеевой подслой герметизирует место соединения до IP67 без дополнительной WSB-обвязки.

MIL-STD-348 интерфейс Полная электрическая и геометрическая совместимость с любым N-разъёмом любого производителя. Применяется в оборонной электронике, авиации, флоте.

Clamp + Solder — ремонтопригодность Возможность повторной разделки и пайки в полевых условиях. EZ-Crimp при ошибке монтажа выбрасывается, TC-Clamp — переделывается.

Что означают стандарты защиты

Clamp

Зажимной (механический обжим) кабельной муфты вокруг внешнего проводника. Применяется в TC-серии — дешевле EZ-Crimp, но требует пайки центрального контакта.

MIL-STD-348

Военный стандарт США на геометрию N-разъёмов. Гарантирует совместимость с любыми N-разъёмами других производителей.

ATUM

Adhesive-lined Thick-wall heat shrink Tubing — толстостенная термоусадочная трубка с клеевым подслоем для outdoor-герметизации.

Phosphor Bronze (ASTM-B-159 alloy 510)

Фосфорная бронза для locking ring. Сочетает высокую упругость с коррозионной стойкостью.

DWV

Dielectric Withstanding Voltage — испытательное напряжение между жилами без пробоя. Здесь 2500 В RMS @ 60 Гц на уровне моря.

Технические характеристики

Электрические характеристики
Номинальный импеданс	50 Ом
Частотный диапазон	DC — 11 ГГц
Рабочее напряжение	1000 В RMS (на уровне моря)
DWV — испыт. напряжение	2500 В RMS @ 60 Гц (на уровне моря)
Стандарт интерфейса	MIL-STD-348

Механические характеристики
Длина разъёма	1,40″ (35,6 мм)
Диаметр корпуса (max)	0,78″ (19,8 мм)
Hex обжима кабельной муфты	0,437″ (11,1 мм)
Резьба гайки	0,437″ A/F
Тип фиксации внешнего контакта	Clamp (механический обжим)
Тип фиксации внутреннего контакта	Solder (пайка)

Материалы и покрытия
Диэлектрик	Teflon (PTFE), ASTM-D-1710
Центральный контакт	Brass, ASTM-B-16, золочение (gold plated)
Locking ring (стопорное кольцо)	Phosphor Bronze, ASTM-B-159, alloy 510
Внешние металлические части	Brass, ASTM-B-16, серебрение (silver plated)
Уплотнители	Silicon Rubber, ZZ-R-765, GR. 50, красные
Heat shrink бут (в комплекте)	ATUM, heavy wall, 0,50″ × 1,25″

Условия эксплуатации
Диапазон рабочих температур	−65 … +165 °C
Защита от влаги (с ATUM бутом)	IP67
RoHS	Compliant
Сертификации	MIL-STD-348 (геометрия интерфейса)

Размеры подготовки кабеля (strip dimensions)
Длина оголения наружного слоя	1/2″ (12,7 мм)
Длина оголения диэлектрика	3/16″ (4,76 мм)
Длина оголения центрального проводника	1/8″ (3,2 мм)
Рекомендуемый prep tool	CST-240A (3192-097)
Рекомендуемый crimp tool	CT-240/200/195/100 (3190-667), hex 0,437″

Области применения

Антенно-фидерные линии БС

Заделка LMR-240 при подключении секторных и панельных антенн БС GSM/UMTS/LTE/5G. Стандарт-де-факто для коротких трасс.

Jumper-сборки в шкафах оборудования

Внутришкафные соединения между приёмопередающим оборудованием. Расширенный диапазон 11 ГГц закрывает все коммерческие сценарии.

Измерительные стенды и калибровки

Расширенный частотный диапазон DC—11 ГГц подходит для VNA-измерений в Ku-band. MIL-STD-348 даёт повторяемость S-параметров.

Авиация и оборонные системы

Расширенный температурный диапазон −65…+165 °C, рекомендован для борта ВС, морских и арктических установок.

GPS и L-band системы

Питание GPS-антенн на 1,575 ГГц на тех. объектах. Solder-контакт обеспечивает стабильность DC-сопротивления.

Квантовые вычислители и криогенные системы

Tef диэлектрик и serebreniye корпуса работают при -65°C. Для крио-стенда лучше многих разъёмов потребительского класса.

Монтаж и настройка

1Отрежьте LMR-240 заподлицо инструментом CCT-03 (ровный срез — гарантия минимального VSWR).
2Удалите заусенцы инструментом DBT-U: вставьте в торец кабеля, проверните 2-3 оборота.
3Инструментом CST-240A выставьте strip-длины 1/2″ внешней оплётки, 3/16″ диэлектрика, 1/8″ центрального проводника — за один проход.
4Наденьте на кабель кабельную муфту (gland) с уплотнением, идущую в комплекте поставки разъёма.
5Запаяйте центральный контакт золочёным паяльным контактом разъёма к зачищенному центральному проводнику LMR-240. Используйте свинцовистый припой Sn63/Pb37 или ECO-припой Sn96.5/Ag3.0/Cu0.5.
6Заведите разъём в корпус, обожмите кабельную муфту инструментом CT-240/200/195/100 (hex 0,437″) — давление по умолчанию настроено производителем.
7Для outdoor-установки наденьте поставляемый ATUM heat-shrink бут на место соединения, прогрейте термофеном 70—120 °C — клеевой подслой обеспечит IP67 герметизацию.

Совместимые кабели

50 Ω · PELMR-240● Основной

Основной кабель: outdoor PE-оболочка, 0,240″, 50 Ом. TC-240-NMC спроектирован специально под него.

50 Ω · PE+WLMR-240-DB

Outdoor/Watertight с водоотталкивающим компаундом. Тот же strip-pattern, что у LMR-240.

50 Ω · FRPELMR-240-FR

Indoor/Outdoor Riser CMR. Пожаробезопасный non-halogen FRPE jacket.

50 Ω · UFLMR-240-UF

UltraFlex со скрученным внутренним проводником — для гибких jumper-сборок.

Инструмент для монтажа

PrepCST-240A● Обязателен

Prep Tool — инструмент подготовки кабеля LMR-240. Выставляет strip-длины 1/2″ + 3/16″ + 1/8″ за один проход. Stock 3192-097.

CrimpCT-240/200/195/100● Обязателен

Crimp Tool — для clamp-разъёмов на LMR-100/195/200/240. Hex 0,437″. Stock 3190-667.

CutCCT-03

Cutting Tool — резак для LMR-100…LMR-400 заподлицо. Stock 3192-167.

DeburDBT-U

Debur Tool — снятие заусенцев с центрального проводника после среза. Stock 3192-001.

Hardcase KitTK-195/200/240EZ-HC

Hardcase Tool Kit — комплект инструмента для разъёмов LMR-195/200/240 в жёстком кейсе.

Ground KitGK-S240TT

Standard Ground Kit для LMR-240. 1/4″ crimp lug (2-hole), RoHS Compliant.

Соседние разъёмы серии TC-240 / EZ-240

Серии TC-240 (с пайкой) и EZ-240 (без пайки) включают разъёмы под разные ВЧ-интерфейсы (N, TNC, SMA, BNC) и геометрии (прямые, угловые, bulkhead). Все они монтируются одним инструментом CT-240/200/195/100 и совместимы с одним и тем же strip-pattern на LMR-240.

Артикул	Назначение	Оболочка
TC-240-NMC эта модель	N Male прямой clamp — топ-артикул для LMR-240 с пайкой контакта	Латунный корпус, S/G плакировка
EZ-240-NMH-X →	N Male EZ-Crimp — быстрый бесспаечный монтаж за 30 секунд	Латунный корпус, A/G плакировка
EZ-240-NF-X →	N Female EZ-Crimp — парное гнездо для портов оборудования	Латунный корпус, A/G плакировка
TC-240-NF-BH-X →	N Female Bulkhead — проходное гнездо для монтажа на корпус оборудования	Латунный корпус, S/G плакировка
TC-240-BMC →	BNC Male clamp — для измерительной техники, видеонаблюдения, лабораторных стендов	Латунный корпус, S/G плакировка
TC-240-TM-X →	TNC Male прямой штекер — для UHF/VHF приложений до 11 ГГц	Латунный корпус, S/G плакировка
EZ-240-TM-X →	TNC Male EZ-Crimp — быстрый монтаж TNC без пайки	Латунный корпус, S/G плакировка
TC-240-SM-SS-X →	SMA Male прямой штекер из нержавеющей стали — для радиомодулей	Stainless steel, S/G плакировка
TC-240-SF-BH-SS-X →	SMA Female Bulkhead из нержавеющей стали — проходные SMA-гнёзда	Stainless steel, S/G плакировка
EZ-240-SF-X →	SMA Female EZ-Crimp — без пайки, для серийных jumper-сборок	Латунный корпус, A/G плакировка

Сертификация

RoHS 2 REACH MIL-STD-348 ASTM-B-16 ASTM-D-1710

Частые вопросы

Почему TC-240-NMC дороже типового N-разъёма?Цена TC-240-NMC отражает: золочение центрального контакта (50 µin Au — обеспечивает 500+ циклов mate/de-mate), серебрение корпуса (вместо никеля), Phosphor Bronze locking ring (вместо штампованной стали), ATUM heat-shrink бут с клеевым подслоем в комплекте, расширенный температурный диапазон −65…+165 °C. Это разъём mission-critical класса, не аналог дешёвых китайских N-clamp.

Чем TC-240-NMC отличается от EZ-240-NMH-X?TC — это clamp с пайкой центрального контакта. Требует паяльной станции, монтаж 3—5 минут. Расширенный диапазон 11 ГГц, температурный режим −65…+165 °C, поставляется с ATUM-бутом. EZ — EZ-Crimp без пайки, монтаж 30 секунд, 6 ГГц диапазон, −55…+155 °C. Для лабораторного и mission-critical берут TC, для серийного и массового монтажа — EZ-240-NMH-X.

Можно ли использовать TC-240-NMC на кабеле не Times Microwave?Технически — да, на любом кабеле «LMR-240 compatible» с диаметром оплётки 0,240″ ± 5%. Strip-длины могут потребовать корректировки (другой dielectric thickness). Завод гарантирует характеристики только при штатной паре с оригинальным LMR-240.

Какой припой использовать?Стандартный электронный припой Sn63/Pb37 (свинцовистый, t плавления 183°C) или его свинецсодержащий аналог Sn60/Pb40. Для RoHS-приложений — Sn96.5/Ag3.0/Cu0.5 (SAC305, t плавления 217°C). Не используйте кислотный флюс — только канифольный.

Какой инструмент нужен минимум?Обязательны: CST-240A (prep, 3192-097), CT-240/200/195/100 (crimp, 3190-667), и паяльная станция с регулировкой температуры (рекомендуется 350—370 °C). Желательно: CCT-03 (резак), DBT-U (debur). Для регулярных работ — комплект TK-195/200/240EZ-HC в hardcase.

Как обеспечить IP67 на outdoor-установке?В комплекте поставки TC-240-NMC уже идёт ATUM heat-shrink бут размером 0,50″ × 1,25″ с клеевым подслоем. После окончания монтажа надеть бут на соединение разъёма с кабелем, прогреть термофеном при 70—120 °C 30—60 секунд — клеевой подслой запечатает место герметично. Дополнительная WSB-обвязка не требуется.

Сколько раз можно подключать-отключать?Паспортный ресурс центрального контакта с золочением 50 µ" Au — 500 циклов mate/de-mate без деградации S-параметров. После этого Insert Loss может вырасти на 0,02—0,05 дБ, но контакт продолжает работать ещё многие сотни циклов в неответственных приложениях.

Можно ли применять при −65 °C?Да, разъём специфицирован на работу в −65 … +165 °C. Phosphor Bronze locking ring сохраняет упругость при глубоком холоде, Teflon-диэлектрик стабилен, серебряное покрытие не деградирует. Подходит для бортовых систем ВС, арктических установок, криогенных стендов.

Гарантии и сервис

Гарантия

2 года от производителя

Гарантия Times Microwave Systems при монтаже штатным инструментом CT-240/200/195/100 + CST-240A.

Ресурс mate/de-mate

500 циклов

Паспортный ресурс центрального контакта с золочением 50 µ" Au.

Техподдержка

Русскоязычная служба

Консультация по подбору и интеграции.

Ремонт

не более 30 мин

Среднее время восстановления.
