Разъемы EZ-195-QNM-X установили новый золотой стандарт в качестве самых простых в отрасли разъемов для подключения гибких коаксиальных кабелей – большинство подключений может быть выполнено менее чем за 30 секунд, что неизменно обеспечивает превосходные характеристики широкополосного КСВН.

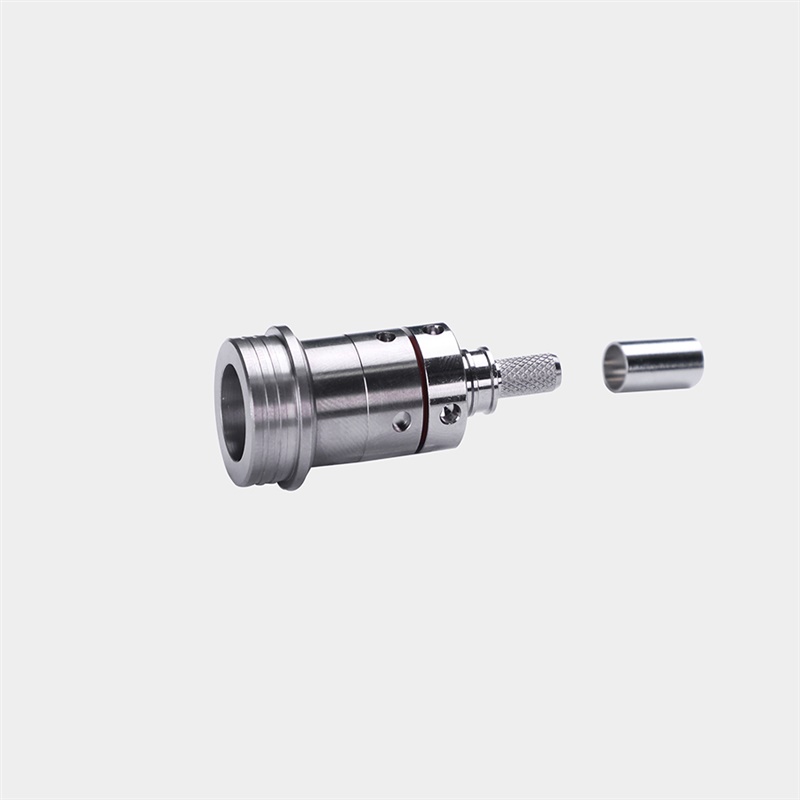

Разъемы EZ-195-QNM-X, состоящие всего из 2 частей - обжимной трубки и всего корпуса разъема, - выполнены без пайки, с нажимной посадкой/защелкиванием на центральном штифте пружинного пальца и обжимной внешней частью, что делает их идеальными для установки в полевых условиях, где во многих случаях не требуется электропитание или пайка – например, при прокладке туннелей.
Корпус разъема поставляется с уже установленным центральным выводом, полностью закрепленным, что устраняет необходимость устанавливать или проверять высоту выводов/диэлектрика, чтобы убедиться в отсутствии повреждений во время сопряжения из-за высоких центральных выводов или диэлектрика.
Times Microwave EZ-195-200-QNM-X – это высокопроизводительный кабельный разъем с запатентованной системой Quick-Nut™ (QNM), предназначенный для использования с коаксиальными кабелями типа RG58 и LMR-200. Разъем оснащен гнездом QMA (Quick-Mate Antenna) для быстрого и удобного соединения. Он разработан для обеспечения превосходных электрических характеристик, долговечности и надежности в разнообразных радиочастотных (RF) приложениях.
| Тип разъема | QMA Female (гнездо) |
| Совместимость с кабелем | RG58, LMR-200 |
| Система соединения | Quick-Nut™ (QNM) для быстрой и простой установки без специальных инструментов |
| Материал корпуса | Латунь с триметаллическим покрытием (белый бронзовый сплав) |
| Центральный контакт | Бериллиевая медь с золотым покрытием |
| Импеданс | 50 Ом |
| Диапазон частот | DC до 6 ГГц |
| КСВН (Коэффициент стоячей волны по напряжению) | Типично 1.2:1 до 3 ГГц |
| Диэлектрическая прочность | Минимум 1500 В RMS |
| Сопротивление изоляции | Минимум 5000 МОм |
| Рабочая температура | от -65 °C до +125 °C |
| Водонепроницаемость | IP67 (при правильной установке) |
EZ-195-200-QNM-X отличается исключительной простотой и скоростью установки благодаря системе Quick-Nut™. Разъем обеспечивает надежное и долговечное соединение с низкими потерями сигнала. Триметаллическое покрытие корпуса гарантирует стойкость к коррозии даже в сложных условиях эксплуатации. QMA соединение позволяет быстро подключать и отключать кабель, что особенно важно в тестовом оборудовании и других приложениях, требующих частых изменений конфигурации. Этот разъем идеально подходит для использования в беспроводных сетях, испытательном оборудовании, а также в других областях, где требуется надежное и быстрое соединение.
Поставляем Times Microwave EZ-195-200-QNM-X Кабельный разъем под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
