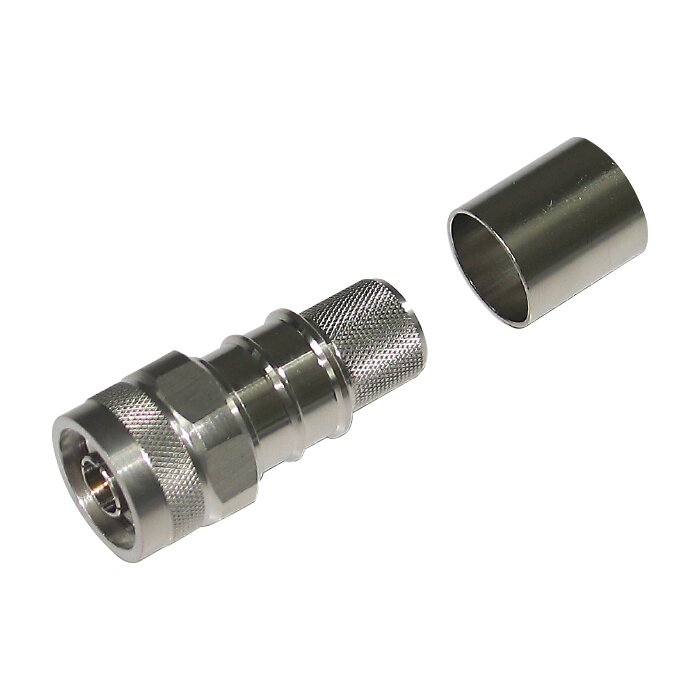

Прямой штекер типа N с обжимом для коаксиального кабеля LMR-600. Монтаж без пайки и без обрезки оплётки за 60 секунд инструментом CT-600. Стандарт IEC 60169-16, диапазон DC—6 ГГц, VSWR ≤ 1,25, IP67 в комплекте с штатным heat-shrink.
EZ-600-NMH-X — основной N Male разъём EZ-Crimp серии для LMR-600. Используется на 90% всех антенно-фидерных линий 1/2″: длинные AFL для БС, мощные FM/УКВ передатчики, наземные радары, длинные DAS-фидеры. Конструкция: внутренний контакт Beryllium Bronze + Au 50 μin/Ni 100/Cu, корпус Brass + Copper-tin-zinc 100-150 μin, изолятор PTFE. Соответствует MIL-STD-202 (тепловой удар, вибрация, шок) и IEC 60068. Heat-shrink 1″ × 2″ 3:1 включён в поставку.
| Электрические характеристики | |
|---|---|
| Номинальный импеданс | 50 Ом |
| Частотный диапазон | DC — 6 ГГц |
| VSWR (КСВ) | ≤ 1,25 |
| Insertion Loss | ≤ 0,05 дБ (DC-3 ГГц) |
| Сопротивление изоляции | ≥ 5000 МОм |
| Испытательное напряжение (Proof Voltage / DWV) | 2500 В |
| Стандарт интерфейса | IEC 60169-16, MIL-C-39012 |
| Механические характеристики | |
|---|---|
| Hex обжима ferrule | 20,57 (0,810″) |
| Момент coupling nut | 9 Н·м |
| Момент cable-connect | 3 Н·м |
| Усилие удержания кабеля | 500 Н |
| Тип фиксации центрального контакта | EZ-Crimp (пружинные лепестки) |
| Тип фиксации наружного контакта | Crimp (hex обжим ferrule) |
| Материалы и покрытия | |
|---|---|
| Центральный контакт | Beryllium Bronze, Au 50 μin/Ni 100/Cu |
| Корпус (body) | Brass, Copper-tin-zinc 100-150 μin |
| Coupling nut | Brass, Copper-tin-zinc 100-150 μin |
| Ferrule | Copper, Albaloy |
| Изолятор | PTFE (Teflon) |
| Уплотнение | Silicone rubber |
| Heat-shrink | 1″ × 2″ adhesive-lined polyolefin 3:1 в комплекте |
| RoHS | Compliant |
| Условия эксплуатации | |
|---|---|
| Диапазон рабочих температур | −55 … +155 °C |
| Тепловой удар | MIL-STD-202G Method 107 Cond. B |
| Вибрация | MIL-STD-202G Method 204 Cond. B |
| Механический шок | MIL-STD-202G Method 213 Cond. I |
| Климатический класс | IEC 60068 55/155/56 |
| Защита от влаги | IP67 (с heat-shrink бутом из комплекта) |
| Ресурс mate/de-mate | ≥ 500 циклов |
Серии EZ-600 (без пайки) и TC-600 (с пайкой) включают разъёмы под все основные ВЧ-интерфейсы (N, 7/16 DIN, UHF, 75-Ом N) и геометрии (прямые, угловые, clamp). Все они монтируются одной парой инструмента CT-600 + CST-600 и совместимы с одним и тем же strip-pattern на LMR-600.
Парные и сопутствующие артикулы для построения полной антенно-фидерной линии.
Гарантия
2 года от производителя
Гарантия Times Microwave Systems при монтаже штатным инструментом CT-600 + CST-600.
Ресурс mate/de-mate
≥ 500 циклов
Паспортный ресурс без деградации Insert Loss. Au 50 μin на центральном контакте.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить Times Microwave EZ-600-NMH-X
Доставка по всей России · Гарантия 2 года · Русскоязычная техподдержка
Поставляем Times Microwave EZ-600-NMH-X Кабельный разъем под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
