TIMES MICROWAVE · Серия EZ-600 · EZ-600 X-Series

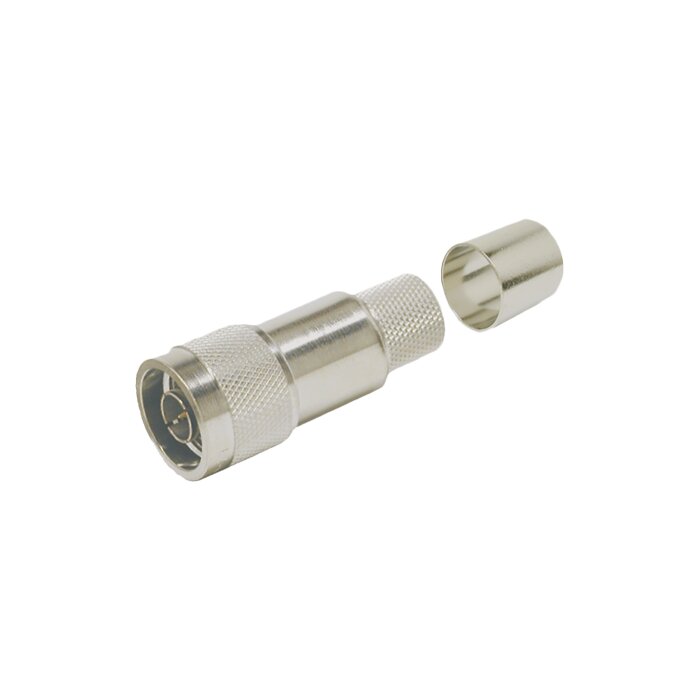

Times Microwave EZ-600-NM-75 — кабельный разъём N Male, 75 Ом, для LMR-600-75

N Male штекер с 75-омным интерфейсом для LMR-600-75. Для магистральных CATV-фидеров, профессиональных IPTV сетей, спутниковых приёмных станций L-band. Совместим с N-разъёмами 50/75 Ом по геометрии.

N Male 75 Ω штекер DC — 3 ГГц 75 Ом / CATV EZ-Crimp Heat-shrink в комплекте Made in USA

Интерфейс

75 Ω

Импеданс

3 ГГц

Диапазон

≤ 1,35

VSWR

LMR-600-75

Кабель

−40 … +125 °C

Темп. диапазон

О модели

EZ-600-NM-75 — N Male штекер с 75-Ом интерфейсом для LMR-600-75-DB. Применяется в магистральных CATV-сетях, профессиональных IPTV-распределителях, на спутниковых наземных станциях L-band (950-2150 МГц). Резьба 5/8″-24 UNEF-2A (стандарт N) с уменьшенным центральным проводником для 75-Ом импеданса. Industrial-класс −40…+125 °C достаточен для outdoor.

EZ-600-NM-75 — мост между миром радио (50 Ом) и миром CATV/Video (75 Ом). Применяется в магистральных CATV/IPTV сетях, на спутниковых наземных станциях L-band.

Ключевые преимущества

Insert Loss ≤ 0,05—0,1 дБ Стабильное затухание прохождения сигнала на всём рабочем диапазоне.

EZ-Crimp монтаж за 60 секунд Без пайки и без обрезки оплётки. Центральный контакт фиксируется пружинными лепестками.

VSWR ≤ 1,25 на всём диапазоне Стабильное согласование на длинных линиях. Возвратные потери лучше 19 дБ.

Темп. диапазон −55…+155 °C Beryllium Bronze центральный контакт, латунный корпус, PTFE-изолятор. IP67 standard.

Heat-shrink 3:1 в комплекте Adhesive-lined polyolefin 1″×2″ — для outdoor IP67 герметизации. Идёт со штатной поставкой.

MIL-STD-202 (вибрация, шок, тепловой удар) Methods 107, 204 Cond.B, 213 Cond.I. RoHS Compliant.

Технические характеристики

Электрические характеристики
Номинальный импеданс	75 Ом
Частотный диапазон	DC — 3 ГГц
VSWR (КСВ)	≤ 1,35
Insertion Loss	-0,1×√f(ГГц) дБ
Сопротивление изоляции	≥ 5000 МОм
Испытательное напряжение (Proof Voltage / DWV)	1000 В
Стандарт интерфейса	IEC 61169-16 (75 Ω N)

Механические характеристики
Hex обжима ferrule	20,57
Момент coupling nut	9-14 in-lbs
Момент cable-connect	3 Н·м
Усилие удержания кабеля	500 Н
Тип фиксации центрального контакта	EZ-Crimp (пружинные лепестки)
Тип фиксации наружного контакта	Crimp (hex обжим ferrule)

Материалы и покрытия
Центральный контакт	Beryllium Bronze, Au 50 μin/Ni 100/Cu
Корпус (body)	Brass, Copper-tin-zinc 100-150 μin
Coupling nut	Brass, Copper-tin-zinc 100-150 μin
Ferrule	Copper, Albaloy
Изолятор	PTFE (Teflon)
Уплотнение	Silicone rubber
Heat-shrink	Heat-shrink 3:1 в комплекте
RoHS	Compliant

Условия эксплуатации
Диапазон рабочих температур	−40 … +125 °C
Тепловой удар	MIL-STD-202G Method 107 Cond. B
Вибрация	MIL-STD-202G Method 204 Cond. B
Механический шок	MIL-STD-202G Method 213 Cond. I
Климатический класс	IEC 60068 55/155/56
Защита от влаги	IP67 (с heat-shrink бутом из комплекта)
Ресурс mate/de-mate	≥ 500 циклов

Области применения

Базовые станции сотовой связи

БС GSM/UMTS/LTE/5G sub-6 ГГц — секторные антенны на мачтах 30—60 м.

Магистральные CATV / IPTV линии

Outdoor CATV-распределение, магистральные IPTV провайдеров.

РЛС и системы радиолокации

Соединительные линии в стационарных и мобильных РЛС.

Спутниковая связь

Спутниковые наземные станции L-band 950—2150 МГц.

In-building DAS

Большие распределённые антенные системы — в торговых центрах, аэропортах, стадионах.

Land Mobile Radio

TETRA / DMR / P25 в VHF/UHF на ретрансляторах высокой мощности.

Монтаж и настройка

1Отрежьте LMR-600 заподлицо инструментом CCT-02 (ровный срез — гарантия минимального VSWR).
2Удалите заусенцы DBT-U: вставьте инструмент в торец кабеля и проверните 2-3 оборота.
3Инструментом CST-600 (3192-052) выставьте strip-длины 6,4 + 19 мм с фаской 0,5×45° для разъёма за один проход.
4Вставьте подготовленный кабель в разъём до упора. Пружинные лепестки центрального контакта автоматически захватят центральный пин — пайка не требуется.
5Обожмите наружную ferrule инструментом CT-600 (hex 0,610″) — давление по умолчанию настроено производителем.
6Для outdoor-установки наденьте heat-shrink бут 3:1 (1″×2″, входит в комплект) на место соединения, прогрейте термофеном 70—120 °C — клеевой подслой запечатает IP67.
7Затяните гайку coupling nut до момента 9-14 in-lbs — это рекомендованный заводом момент.

Совместимые кабели

75 Ω · PE+WLMR-600-75-DB● Основной

Основной 75-Ом кабель: Direct Burial для CATV/IPTV.

Инструмент и аксессуары для монтажа

CrimpCT-600● Обязателен

Crimp Tool — обжимной для разъёмов EZ/TC на LMR-600. Hex 0,610″. Stock 3192-170.

PrepCST-600● Обязателен

Combination Strip Tool — подготовка кабеля LMR-600 под crimp/clamp. Stock 3192-052.

CutCCT-02

Cutting Tool — резак для LMR-500…600 заподлицо. Stock 3192-165.

DeburDBT-U

Debur Tool — снятие заусенцев с центрального проводника. Stock 3192-001.

KitTK-600EZ

Tool Kit — CCT-02 + CST-600 + CT-600 в тканевом чехле. Stock 3190-1602.

WrenchWR-600

15/16″ box wrench — для затяжки разъёмов LMR-600. Stock 3190-1435.

Ground KitGK-S600TT

Standard Ground Kit для LMR-600. 6 ga кабель, 1/4″ crimp lug.

Соседние разъёмы серии EZ-600 / TC-600

Серии EZ-600 (без пайки) и TC-600 (с пайкой) включают разъёмы под все основные ВЧ-интерфейсы (N, 7/16 DIN, UHF, 75-Ом N) и геометрии (прямые, угловые, clamp). Все они монтируются одной парой инструмента CT-600 + CST-600 и совместимы с одним и тем же strip-pattern на LMR-600.

Артикул	Назначение	Оболочка
EZ-600-NMH-X →	N Male EZ-Crimp — топ-артикул для AFL	EZ-Crimp, A/G
EZ-600-NF-X →	N Female EZ-Crimp гнездо	EZ-Crimp, A/G
EZ-600-NMH-RA-X →	N Male угловой 90° EZ-Crimp	EZ-Crimp, A/G
EZ-600-716M-X →	7/16 DIN Male EZ-Crimp — Low PIM фидеры БС	EZ-Crimp, S/Ag
EZ-600-NM-75 эта модель	N Male 75 Ом — для CATV/IPTV	EZ-Crimp, A/G
EZ-600-UM →	UHF Male (PL-259) — для радио-любителей и морских установок	EZ-Crimp, S/G
TC-600-NMH-X →	N Male solder/crimp — классическая Times Connector	Solder + Crimp, A/G
TC-600-NMC →	N Male Clamp — расширенный темп. −65…+165 °C	Solder + Clamp, S/G
TC-600-716MC →	7/16 DIN Male Clamp — high-power 2700 V	Solder + Clamp, S/Ag

Сертификация

RoHS 2 REACH IEC 61169-16 (75 Ω)

Частые вопросы

Чем EZ-600-NM-75 отличается от других разъёмов серии EZ/TC-600?EZ-600-NMH-X — основной N Male для большинства AFL. EZ-600-716M-X — для high-power Low PIM фидеров БС. EZ-600-NM-75 — для 75-Ом CATV. EZ-600-UM — для любительского радио. TC-серия (с пайкой) — на 30—40% дешевле.

Какой кабель использовать?Штатно — LMR-600 -75-DB для outdoor 75-Ом CATV/IPTV. См. LMR-600.

Какой инструмент нужен минимум?Обязательны: CT-600 (Crimp Tool, hex 0,610″, stock 3192-170) и CST-600 (Strip Tool, 3192-052). Желательны CCT-02 (резак) и DBT-U (debur). Для регулярных работ — кейс TK-600EZ.

Можно ли использовать на не-Times-Microwave кабеле?Технически — да, на любом 0,590″ кабеле «LMR-600 compatible». Strip-длины могут потребовать корректировки. Завод гарантирует характеристики только при штатной паре с оригинальным LMR-600.

Сколько раз можно подключать-отключать?Паспортный ресурс — ≥ 500 циклов без потери характеристик. На практике центральный пин с золочением держит и больше.
