TIMES MICROWAVE · Серия TC-600 · TC-600 X-Series

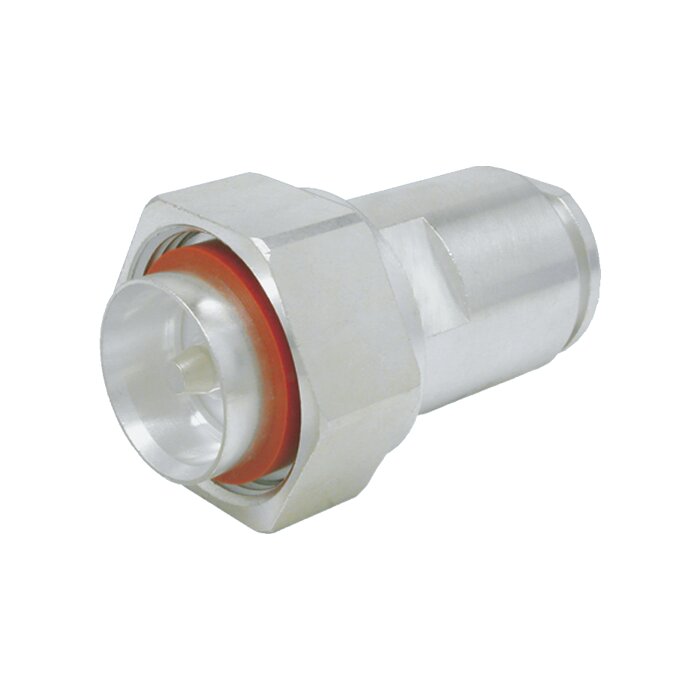

Times Microwave TC-600-716MC — кабельный разъём 7/16 DIN Male Clamp для LMR-600

7/16 DIN Male штекер с зажимной фиксацией оплётки для LMR-600. Топовый working voltage 2700 V RMS среди разъёмов 600-серии. Для high-power Low PIM приложений. VSWR ≤ 1,25 до 2,5 ГГц.

7/16 DIN Male Clamp штекер DC — 2,5 ГГц Low PIM Standard Solder + Clamp Heat-shrink в комплекте Made in USA

7/16

Интерфейс

50 Ω

Импеданс

2,5 ГГц

Диапазон

≤ 1,25

VSWR

LMR-600

Кабель

−55 … +155 °C

Темп. диапазон

О модели

TC-600-716MC — 7/16 DIN Male solder/clamp штекер для LMR-600 с топовым working voltage 2700 V RMS — рекорд для 600-серии. Применяется в антенно-фидерных линиях мощных FM/УКВ-передатчиков (5—10 кВт), Low PIM фидеров БС high-power class, телевещательных передатчиков. Резьба M29×1,5 6h. Center contact Silver Plated Beryllium Copper, body/outer/crimp sleeve Silver Plated Brass/Copper. Insertion loss 0,1×√f(ГГц) дБ — на 2,5 ГГц всего 0,16 дБ. Stock 3190-502.

7/16 DIN — обязательный интерфейс для high-power Low PIM фидеров БС сотовой связи. В DAS-сетях с близкорасположенными приёмниками PIM-уровень критичен — N-разъёмы дают -120…-130 dBc, 7/16 — лучше -150 dBc.

Ключевые преимущества

Low PIM ≤ -150 dBc При штатной заделке EZ/TC-Crimp. Критично для DAS, ретрансляторов сотовых, в системах где приём идёт рядом с передачей.

DWV до 2700 V RMS High working voltage. Для мощных FM/УКВ передатчиков, телевещания, БС high-power class.

VSWR ≤ 1,15 (DC-3 ГГц) Топовое согласование среди разъёмов 600-серии. Возвратные потери лучше 24 дБ.

M29×1,5 резьба с фиксацией Стандартная резьба 7/16 DIN. Высокий момент coupling nut обеспечивает надёжную фиксацию под вибрацией.

Insulator Teflon PTFE Высокая dielectric withstanding voltage и стабильные ВЧ-характеристики.

IEC 61169-4 Международный стандарт на 7/16 DIN интерфейс. Гарантирует совместимость с любым 7/16 оборудованием.

Технические характеристики

Электрические характеристики
Номинальный импеданс	50 Ом
Частотный диапазон	DC — 2,5 ГГц
VSWR (КСВ)	≤ 1,25
Insertion Loss	0,1×√f(ГГц) дБ
Сопротивление изоляции	≥ 10000 МОм
Испытательное напряжение (Proof Voltage / DWV)	2700 В RMS (max)
Стандарт интерфейса	IEC 61169-4 (7/16 DIN)

Механические характеристики
Hex обжима ferrule	1,25″ (clamp nut 0,812″, body 0,875″)
Момент coupling nut	20-25 Н·м
Момент cable-connect	20-25 in-lbs
Усилие удержания кабеля	500 Н
Тип фиксации центрального контакта	Solder (пайка)
Тип фиксации наружного контакта	Clamp (механический зажим)

Материалы и покрытия
Центральный контакт	Beryllium Copper, Silver 200 μin
Корпус (body)	Brass, Albaloy 80 μin
Coupling nut	Brass, Nickel 200 μin
Ferrule	Copper, Albaloy 80 μin
Изолятор	PTFE (Teflon)
Уплотнение	Silicone rubber
Heat-shrink	Adhesive Lined Polyolefin в комплекте
RoHS	Compliant

Условия эксплуатации
Диапазон рабочих температур	−55 … +155 °C
Тепловой удар	MIL-STD-202G Method 107 Cond. B
Вибрация	MIL-STD-202G Method 204 Cond. B
Механический шок	MIL-STD-202G Method 213 Cond. I
Климатический класс	IEC 60068 55/155/56
Защита от влаги	IP67 standard
Ресурс mate/de-mate	≥ 500 циклов

Области применения

Базовые станции сотовой связи

БС GSM/UMTS/LTE/5G sub-6 ГГц — секторные антенны на мачтах 30—60 м.

Low PIM фидеры DAS-сетей

Distributed Antenna Systems, ретрансляторы сотовых, in-building распределение.

РЛС и системы радиолокации

Соединительные линии в стационарных и мобильных РЛС.

Авиа-РТО и оборонная электроника

Системы связи с ВС, РТО, телеметрии полигонов.

In-building DAS

Большие распределённые антенные системы — в торговых центрах, аэропортах, стадионах.

Высоковольтные FM-передатчики

Передатчики до 10 кВт с расширенным DWV.

Монтаж и настройка

1Отрежьте LMR-600 заподлицо инструментом CCT-02 (ровный срез — гарантия минимального VSWR).
2Удалите заусенцы DBT-U: вставьте инструмент в торец кабеля и проверните 2-3 оборота.
3Инструментом CST-600 (3192-052) выставьте strip-длины 6,4 + 19 мм с фаской 0,5×45° для разъёма за один проход.
4Наденьте clamp nut на кабель. Прижмите центральный контакт и припаяйте.
5Затяните clamp nut гаечным ключом 20—25 in-lbs.
6Для outdoor-установки наденьте heat-shrink бут 3:1 (1″×2″, входит в комплект) на место соединения, прогрейте термофеном 70—120 °C — клеевой подслой запечатает IP67.
7Затяните гайку coupling nut до момента 20-25 Н·м — это рекомендованный заводом момент.

Совместимые кабели

50 Ω · PELMR-600● Основной

Основной кабель: outdoor PE, 50 Ом, 0,590″.

50 Ω · PE+WLMR-600-DB

Direct Burial с водоблокировкой.

50 Ω · FRPELMR-600-FR

Пожаробезопасный non-halogen FRPE.

50 Ω · UFLMR-600-UF

UltraFlex со скрученным проводником.

Инструмент и аксессуары для монтажа

CrimpCT-600● Обязателен

Crimp Tool — обжимной для разъёмов EZ/TC на LMR-600. Hex 0,610″. Stock 3192-170.

PrepCST-600● Обязателен

Combination Strip Tool — подготовка кабеля LMR-600 под crimp/clamp. Stock 3192-052.

CutCCT-02

Cutting Tool — резак для LMR-500…600 заподлицо. Stock 3192-165.

DeburDBT-U

Debur Tool — снятие заусенцев с центрального проводника. Stock 3192-001.

KitTK-600EZ

Tool Kit — CCT-02 + CST-600 + CT-600 в тканевом чехле. Stock 3190-1602.

WrenchWR-600

15/16″ box wrench — для затяжки разъёмов LMR-600. Stock 3190-1435.

Ground KitGK-S600TT

Standard Ground Kit для LMR-600. 6 ga кабель, 1/4″ crimp lug.

Соседние разъёмы серии EZ-600 / TC-600

Серии EZ-600 (без пайки) и TC-600 (с пайкой) включают разъёмы под все основные ВЧ-интерфейсы (N, 7/16 DIN, UHF, 75-Ом N) и геометрии (прямые, угловые, clamp). Все они монтируются одной парой инструмента CT-600 + CST-600 и совместимы с одним и тем же strip-pattern на LMR-600.

Артикул	Назначение	Оболочка
EZ-600-NMH-X →	N Male EZ-Crimp — топ-артикул для AFL	EZ-Crimp, A/G
EZ-600-NF-X →	N Female EZ-Crimp гнездо	EZ-Crimp, A/G
EZ-600-NMH-RA-X →	N Male угловой 90° EZ-Crimp	EZ-Crimp, A/G
EZ-600-716M-X →	7/16 DIN Male EZ-Crimp — Low PIM фидеры БС	EZ-Crimp, S/Ag
EZ-600-NM-75 →	N Male 75 Ом — для CATV/IPTV	EZ-Crimp, A/G
EZ-600-UM →	UHF Male (PL-259) — для радио-любителей и морских установок	EZ-Crimp, S/G
TC-600-NMH-X →	N Male solder/crimp — классическая Times Connector	Solder + Crimp, A/G
TC-600-NMC →	N Male Clamp — расширенный темп. −65…+165 °C	Solder + Clamp, S/G
TC-600-716MC эта модель	7/16 DIN Male Clamp — high-power 2700 V	Solder + Clamp, S/Ag

Сертификация

RoHS 2 REACH IEC 61169-4 (7/16 DIN)

Частые вопросы

Чем TC-600-716MC отличается от других разъёмов серии EZ/TC-600?EZ-600-NMH-X — основной N Male для большинства AFL. EZ-600-716M-X — для high-power Low PIM фидеров БС. EZ-600-NM-75 — для 75-Ом CATV. EZ-600-UM — для любительского радио. TC-серия (с пайкой) — на 30—40% дешевле.

В чём преимущество Solder/Clamp над Solder/Crimp?Solder/Clamp не требует обжимного инструмента CT-600 — оплётка зажимается обычным гаечным ключом 20—25 in-lbs. Это удобно в полевых условиях без оснастки. У TC-600-NMC дополнительно расширен температурный диапазон до −65…+165 °C (против −55…+125 °C у solder/crimp).

Почему 7/16 DIN, а не N?7/16 DIN обязателен в high-power Low PIM приложениях: PIM-уровень при штатной заделке EZ/TC-716 — лучше -150 dBc, у N-разъёмов типично -120…-130 dBc. В DAS-сетях, ретрансляторах сотовых и любых системах где приём идёт рядом с передачей, разница в 20-30 dB PIM критична. Кроме того, 7/16 имеет более высокий DWV (2500-2700 V против 1500 V у N).

Какой кабель использовать?Штатно — LMR-600 (или -DB, -FR, -UF варианты по типу прокладки). См. LMR-600.

Какой инструмент нужен минимум?Обязательны: CT-600 (Crimp Tool, hex 0,610″, stock 3192-170) и CST-600 (Strip Tool, 3192-052) + паяльная станция 350—370 °C. Желательны CCT-02 (резак) и DBT-U (debur). Для регулярных работ — кейс TK-600EZ.

Можно ли использовать на не-Times-Microwave кабеле?Технически — да, на любом 0,590″ кабеле «LMR-600 compatible». Strip-длины могут потребовать корректировки. Завод гарантирует характеристики только при штатной паре с оригинальным LMR-600.

Сколько раз можно подключать-отключать?Паспортный ресурс — ≥ 500 циклов без потери характеристик. На практике центральный пин с золочением держит и больше.

Гарантии и сервис

Гарантия

2 года от производителя

Гарантия Times Microwave Systems при монтаже штатным инструментом CT-600 + CST-600.

Ресурс mate/de-mate

≥ 500 циклов

Паспортный ресурс без деградации Insert Loss. Au 50 μin на центральном контакте.

Техподдержка

Русскоязычная служба

Консультация по подбору и интеграции.

Ремонт

не более 30 мин

Среднее время восстановления.
