Прямой штекер типа TNC (Threaded Neill-Concelman) с обжимом для коаксиального кабеля LMR-400. Резьбовое соединение для жёсткой фиксации в условиях вибрации. Диапазон DC—6 ГГц, VSWR ≤ 1,2 (лучше N!), расширенный температурный режим −65…+165 °C.

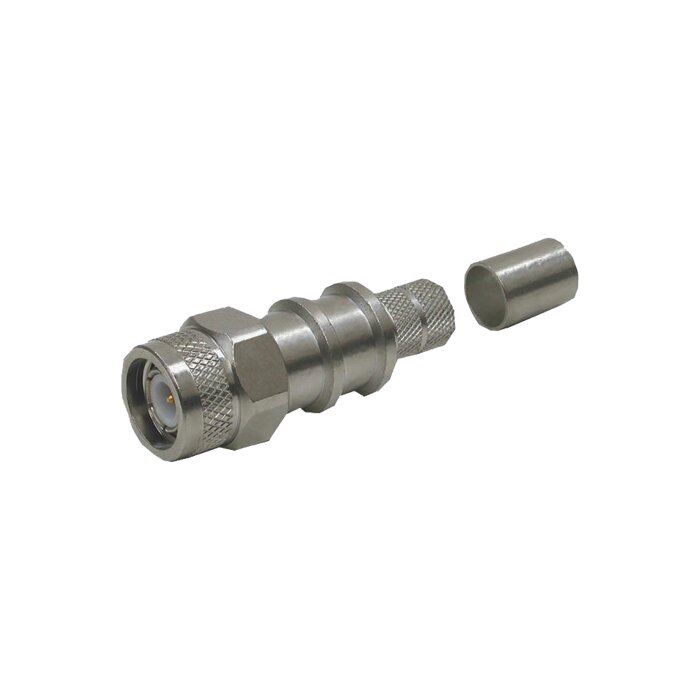

EZ-400-TM-X — TNC Male EZ-Crimp штекер для LMR-400. TNC (Threaded Neill-Concelman) отличается от BNC резьбовым соединением вместо байонетного — это даёт надёжную фиксацию в условиях вибрации (авиация, мобильные РЛС, поезда). Несмотря на меньший corner-frequency интерфейса (TNC standard ≤ 11 ГГц), EZ-400-TM-X специфицирован до 6 ГГц с лучшим VSWR ≤ 1,2 (для N-разъёма этого класса типично ≤ 1,25). Расширенный температурный диапазон −65…+165 °C делает разъём пригодным для аэрокосмических и оборонных применений. Body/coupling nut из латуни с Albaloy plating обеспечивает коррозионную стойкость в соляном тумане.
| Электрические характеристики | |
|---|---|
| Номинальный импеданс | 50 Ом |
| Частотный диапазон | DC — 6 ГГц |
| VSWR (КСВ) | ≤ 1,2 |
| Insert Loss (затухание прохождения) | ≤ 0,1 дБ (0—3 ГГц) |
| Сопротивление изоляции | ≥ 5000 МОм |
| Испытательное напряжение (Proof Voltage) | 1000 В RMS |
| Стандарт интерфейса | IEC 60169-16, MIL-C-39012 |
| Механические характеристики | |
|---|---|
| Длина разъёма | 44,19 мм |
| Диаметр корпуса (max) | 14,81 мм |
| Hex обжима кабеля | 10,90 (0,429″) |
| Усилие на разрыв «кабель—разъём» | ≥ 400 Н |
| Момент кручения (Torsion) | 2 Н·м |
| Тип резьбы | 7/16-28 UNS-2A (TNC standard) |
| Cable Retention Force | Coupling Nut Torque 4-6 in-lbs |
| Материалы и покрытия | |
|---|---|
| Внутренний контакт (пин) | Beryllium Copper, Gold plating |
| Внешний контакт / корпус | Brass, Albaloy |
| Гайка (nut) | Brass, Albaloy |
| Уплотнение | Silicone rubber |
| Диэлектрик | PTFE (Teflon) |
| RoHS | Compliant |
| Условия эксплуатации | |
|---|---|
| Диапазон рабочих температур | −65 … +165 °C |
| Тепловой удар | MIL-STD-202 Method 107 Cond. B |
| Вибрация | MIL-STD-202 Method 204 Cond. B |
| Механический шок | MIL-STD-202 Method 213 Cond. I |
| Защита от влаги | IP67 (с heat-shrink бутом / WSB-400) |
| Гарантированный ресурс mate/de-mate | 500 (durability spec) циклов |
Серия EZ-400 включает разъёмы под разные ВЧ-интерфейсы (N, TNC, F) и геометрии (прямые/угловые, 50/75 Ом, crimp/clamp). Все они монтируются одним инструментом CT-400/300 и совместимы с одним и тем же strip-pattern на соответствующем варианте LMR-400.
Парные и сопутствующие артикулы для построения полной антенно-фидерной линии.
Гарантия
2 года от производителя
Гарантия Times Microwave Systems при монтаже штатным инструментом.
Ресурс mate/de-mate
500 (durability spec) циклов
Паспортный ресурс без деградации Insert Loss.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить Times Microwave EZ-400-TM-X
Доставка по всей России · Гарантия 2 года · Русскоязычная техподдержка
Поставляем Times Microwave EZ-400-TM-X Кабельный разъем под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
