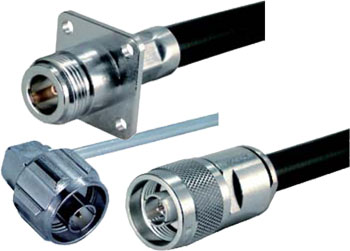

Times Microwave EZ-400-NMC-2 — кабельный разъём N Male, Clamp, базовая версия
Базовый clamp-вариант N Male штекера для LMR-400 без D-modifications. Те же электрические характеристики (50 Ом, DC-6 ГГц), но без полного набора thermal shock и vibration сертификации, что у NMC-2-D. Более доступная цена для не-mission-critical инсталляций.
О модели
EZ-400-NMC-2 — базовая clamp-версия N-Male штекера для LMR-400 без расширенной D-сертификации. Конструктивно отличается от EZ-400-NMC-2-D отсутствием полного цикла испытаний на тепловой удар (IEC 60068-2-14-Na) и vibration по MIL-STD-202 Method 204 Cond.B. Электрические характеристики и материалы те же. Цена ниже на ~20% относительно D-версии. Применяется для общепромышленных, лабораторных и временных инсталляций, где не требуется MIL-Spec.
Ключевые преимущества
Технические характеристики
| Электрические характеристики | |
|---|---|
| Номинальный импеданс | 50 Ом |
| Частотный диапазон | DC — 6 ГГц |
| VSWR (КСВ) | ≤ 1,35 |
| Insert Loss (затухание прохождения) | ≤ 0,10 дБ (0—3 ГГц) |
| Сопротивление изоляции | ≥ 5000 МОм |
| Испытательное напряжение (Proof Voltage) | 2500 В |
| Стандарт интерфейса | IEC 60169-16, MIL-C-39012 |
| Механические характеристики | |
|---|---|
| Длина разъёма | 41,9 мм |
| Диаметр корпуса (max) | 19,5 мм |
| Hex обжима кабеля | 16 + 20,57 |
| Усилие на разрыв «кабель—разъём» | 400 Н |
| Момент кручения (Torsion) | 2 Н·м |
| Тип резьбы | 5/8″-24 UNEF-2A |
| Cable Retention Force | 500 Н |
| Материалы и покрытия | |
|---|---|
| Внутренний контакт (пин) | Beryllium Copper, Au 1,27 μм |
| Внешний контакт / корпус | Brass, Copper-tin-zinc 2 μм |
| Гайка (nut) | Brass, Copper-tin-zinc 2 μм |
| Уплотнение | Silicone rubber |
| Диэлектрик | PTFE (Teflon) |
| RoHS | Compliant |
| Условия эксплуатации | |
|---|---|
| Диапазон рабочих температур | −55 … +155 °C |
| Тепловой удар | MIL-STD-202 Method 107 Cond. B |
| Вибрация | MIL-STD-202 Method 204 Cond. B |
| Механический шок | MIL-STD-202 Method 213 Cond. I |
| Защита от влаги | IP67 standard |
| Гарантированный ресурс mate/de-mate | 500 циклов |
Области применения
Монтаж и настройка
- 1Отрежьте LMR-400 заподлицо инструментом CCT-03 (ровный срез — гарантия минимального VSWR).
- 2Удалите заусенцы DBT-U: вставьте инструмент в торец кабеля и проверните 2-3 оборота.
- 3Инструментом CST-400 (3192-085) выставьте strip-длины для разъёма за один проход. Для clamp-варианта установите соответствующее положение «Clamp».
- 4Снимите фаску 0,5 × 45° с центрального проводника (входит в работу CST-400).
- 5Вставьте кабель в корпус разъёма так, чтобы оплётка зашла под зажимной воротник. Затяните муфту до упора — фиксация оплётки гарантирована.
- 6Clamp-вариант имеет встроенный IP67 — дополнительный термобут не требуется.
- 7Затяните гайку coupling nut до момента 2 Н·м — это рекомендованный заводом момент.
Совместимые кабели
Инструмент и аксессуары для монтажа
Соседние разъёмы серии EZ-400
Серия EZ-400 включает разъёмы под разные ВЧ-интерфейсы (N, TNC, F) и геометрии (прямые/угловые, 50/75 Ом, crimp/clamp). Все они монтируются одним инструментом CT-400/300 и совместимы с одним и тем же strip-pattern на соответствующем варианте LMR-400.
Сертификация
Частые вопросы
Читайте также — другие позиции Times Microwave
Парные и сопутствующие артикулы для построения полной антенно-фидерной линии.
Гарантии и сервис
Гарантия
2 года от производителя
Гарантия Times Microwave Systems при монтаже штатным инструментом.
Ресурс mate/de-mate
500 циклов
Паспортный ресурс без деградации Insert Loss.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить Times Microwave EZ-400-NMC-2
Доставка по всей России · Гарантия 2 года · Русскоязычная техподдержка
Промышленное оборудование Разъем EZ-400-NMC-2 Times Microwave от производителя Times Microwave поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
