Шкаф для зарядки аккумуляторов: как выбрать и что внутри
Шкаф для зарядки аккумуляторов решает две разные задачи — безопасное хранение и зарядку под присмотром автоматики, и требования к ним отличаются. Разбираем виды шкафов, конструктивные узлы, нормы, требования к помещению и электрике и как посчитать количество на объект.
Литий-ионный аккумулятор опасен не только во время зарядки, но и просто лёжа на полке. Разбираем, чем отличается шкаф для хранения АКБ от зарядного, какие требования предъявляются к помещению и электрике, как посчитать количество гнёзд и что делать с повреждённой батареей.
Шкафы для зарядки аккумуляторов — это специализированные металлические корпуса, внутри которых размещается оборудование для заряда, хранения и обслуживания аккумуляторных батарей. Они применяются везде, где эксплуатируется парк электрооборудования с тяговыми или стационарными АКБ: на складах, в производственных цехах, в центрах обработки данных, коммунальных службах и при работе с аккумуляторным электроинструментом.
Главная задача такого шкафа — не просто «поставить зарядник», а создать безопасную, организованную и удобную в обслуживании инфраструктуру. Современный зарядный шкаф объединяет в себе силовую электронику, систему вентиляции, защиту от аварий и средства мониторинга.
Зачем нужен зарядный шкаф
При зарядке свинцово-кислотных аккумуляторов выделяется водород — взрывоопасный газ, накапливающийся в замкнутом пространстве до концентраций, способных воспламениться от малейшей искры. Литий-ионные батареи при нештатных режимах способны к тепловому разгону: одна неисправная ячейка провоцирует цепную реакцию и возгорание всего парка батарей рядом. Размещение зарядного оборудования в специализированном шкафу с вентиляцией и огнезащитой — это не излишество, а требование промышленной безопасности.
Правильно подобранный зарядный шкаф сокращает время простоя техники, продлевает ресурс батарей и защищает персонал от опасных факторов.
Помимо безопасности, шкаф решает организационные задачи: все зарядные устройства, кабели, инструмент и документация хранятся в одном месте. Это особенно важно в крупных логистических центрах, где одновременно заряжаются десятки аккумуляторов от погрузчиков, штабелёров и электротележек, а также в сервисных центрах, где через зарядную зону проходит клиентская техника с АКБ неизвестного состояния.
Хранение АКБ: чем отличается от зарядки
На практике чаще нужен шкаф для хранения и зарядки аккумуляторов одновременно: днём в нём заряжают сменные батареи, ночью там же лежит запас. Такие модели отличаются от чисто складских наличием зарядных гнёзд и принудительной вентиляции.
Шкаф для хранения аккумуляторов и зарядный шкаф решают разные задачи, хотя внешне похожи. В зарядном шкафу батарея под током: греется, и если в ней дефект, он проявится именно здесь. Шкаф для хранения АКБ держит запас заряженных и разряженных батарей между сменами, и опасность там другая: тепловой разгон может начаться сам по себе, от старого повреждения, и никто этого не заметит до появления дыма.
Условия хранения, которые важны на практике
Литий-ионные батареи не любят ни жары, ни глубокого холода. Оптимальный диапазон для хранения — от 5 до 25 °C. При отрицательных температурах падает ёмкость, а зарядка холодной батареи ускоряет деградацию. При температуре выше 35 °C ускоряются процессы, которые ведут к разгону.
Второй момент — уровень заряда. Долгое хранение в полностью заряженном состоянии вредит батарее и повышает риск. Для склада рекомендуют держать заряд около половины и проверять раз в несколько месяцев.
Условие
Норма для хранения
Почему
Температура
5–25 °C
Холод снижает ёмкость, жара ускоряет разгон
Уровень заряда
около 50 %
Полный заряд при долгом хранении опаснее
Влажность
без конденсата
Влага на контактах даёт короткое замыкание
Совместное хранение
отдельно от ЛВЖ и горючих
При разгоне рядом не должно быть топлива для огня
Повреждённые батареи
только в отдельном контейнере
Вздутая батарея может пойти вразнос в любой момент
Когда нужен огнестойкий шкаф для АКБ
Обычный металлический ящик держит батареи в порядке, но при разгоне не даёт ничего: корпус прогорает, огонь выходит наружу. Огнестойкий шкаф для хранения литий-ионных АКБ рассчитан на другое — удержать пожар внутри нормированное время и не дать внешнему огню добраться до батарей.
Простое правило: если зарядная зона стоит в помещении, где работают люди, или рядом со складом горючих материалов, берут огнестойкий шкаф для хранения АКБ с классом 90 минут. Если зона вынесена в отдельное негорючее помещение с сигнализацией, достаточно вентилируемого шкафа для хранения литий-ионных аккумуляторов без нормированной огнестойкости.
Как это называют: несгораемый, вентилируемый, огнестойкий
Одно и то же изделие в запросах и спецификациях зовут по-разному, и это мешает подбору. Ниже, что стоит за каждым названием.
Как называют
Что имеется в виду
Несгораемый шкаф для аккумуляторов
Обиходное название. Корпус не горит, но важна не горючесть стали, а нормированное время огнестойкости в минутах.
Огнестойкий шкаф для литий-ионных АКБ
Корпус с классом по EN 14470-1. Держит пожар внутри и не пускает внешний огонь к батареям.
Металлический шкаф для хранения аккумуляторов
Указание на материал. Стальным будет и вентилируемый шкаф без огнестойкости, и корпус класса 90 минут.
Шкаф пластиковый вентилируемый для аккумуляторов
Лёгкое решение для малых батарей там, где нужен только отвод тепла и порядок на рабочем месте.
Тёплый шкаф для хранения аккумуляторов зимой
Запрос с объектов, где склад не отапливается. Стандартные модели рассчитаны на плюсовую температуру, для мороза нужен обогреваемый корпус или отапливаемое помещение.
Шкаф для хранения и зарядки АКБ
Модель с зарядными гнёздами внутри: днём заряжают сменные батареи, между сменами там же лежит запас.
Отдельно про шкаф для хранения литий-ионных аккумуляторов без зарядки: если батареи только лежат, гнёзда не нужны, а вентиляция и огнестойкость остаются.
Что нельзя делать при хранении
Складывать батареи навалом. Контакты замыкаются друг о друга и о металл. Каждая батарея должна стоять отдельно, полки перфорированные, чтобы тепло уходило.
Держать запас в проходе или у выхода. Если начнётся разгон, это перекроет путь эвакуации.
Хранить вместе с растворителями и краской. Для этого нужны разные шкафы: горящая батарея рядом с ЛВЖ превращает локальный инцидент в пожар цеха.
Основные виды шкафов
Силовой зарядный шкаф
Содержит зарядные устройства, автоматику и защиту. Устанавливается стационарно рядом с зоной парковки техники.
Шкаф хранения АКБ
Огнестойкий корпус для безопасного хранения и зарядки литий-ионных батарей. Оснащён системой пожаротушения.
Распределительный шкаф
Организует питание множества зарядных точек от одного ввода. Применяется в крупных парках электротехники.
Шкаф с климат-контролем
Поддерживает температурный режим для зарядки в условиях холодных складов или уличной эксплуатации.

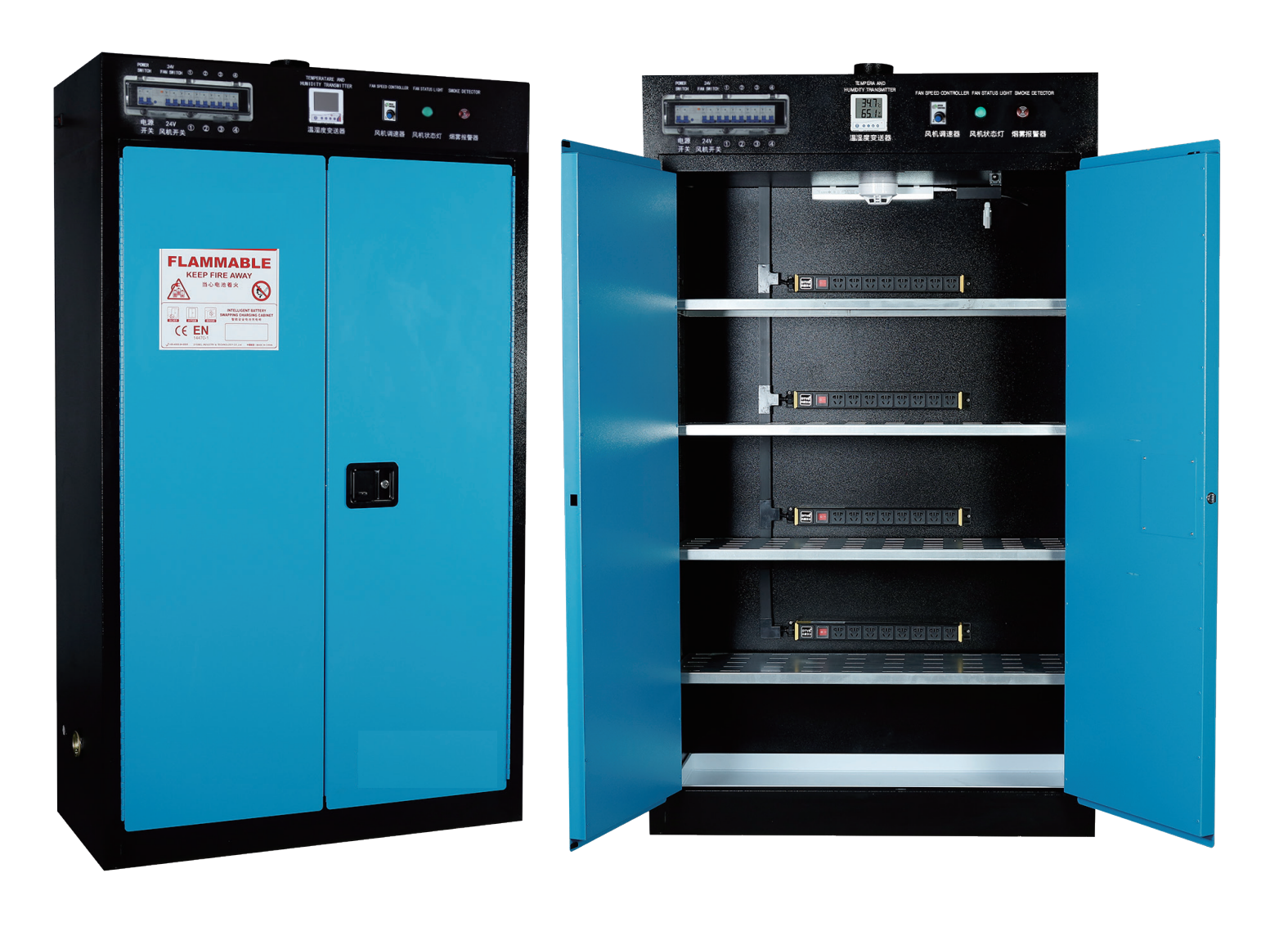

Конструктивные элементы
Типовой зарядный шкаф состоит из металлического корпуса степени защиты IP54 или выше, вводного автомата, одного или нескольких зарядных устройств, системы принудительной вентиляции с выводом наружу, а также панели управления и средств индикации. В современных исполнениях добавляются датчики газа (для свинцово-кислотных АКБ), датчики дыма и температуры, счётчик электроэнергии и интерфейс дистанционного мониторинга.
Корпуса изготавливаются из листовой стали толщиной 1,5–2 мм с порошковым покрытием. Для взрывоопасных зон применяются шкафы во взрывозащищённом исполнении (Ex). Размеры варьируются от компактных настенных боксов до напольных секционных систем шириной до 2 метров и больше. Для хранения литий-ионных батарей используются огнестойкие шкафы с сертификацией EN 14470-1, конструктивно обеспечивающие 90 минут огнестойкости и предотвращающие распространение огня как изнутри наружу, так и снаружи внутрь.
Сравнение по типу аккумуляторов
Разные типы АКБ предъявляют принципиально разные требования к зарядной инфраструктуре. Свинцово-кислотные выделяют водород, литий-ионные склонны к тепловому разгону, щелочные требуют точного контроля тока заряда. От типа батарей зависит конструкция шкафа и набор систем безопасности.
Параметр
Свинцово-кислотные
Литий-ионные
Щелочные (NiCd/NiMH)
Вентиляция
Обязательна (H₂)
Рекомендуется
Обязательна (H₂)
Пожарная защита
Стандартная
Усиленная, пожаротушение
Стандартная
Климат-контроль
Желателен
Критически важен
Желателен
Мониторинг BMS
Не требуется
Обязателен
Не требуется
Степень защиты IP
IP54+
IP54+
IP54+
Огнестойкость корпуса
Не требуется
EN 14470-1, 90 мин
Желательна
Нормативные требования
В России проектирование и эксплуатация зарядных станций регламентируются ПУЭ (Правила устройства электроустановок), ПТЭЭП и рядом отраслевых норм. Для погрузочной техники на аккумуляторах действуют требования ГОСТ Р и технических регламентов ЕАЭС. Отдельные требования устанавливает пожарная инспекция — особенно для литий-ионного оборудования, где риск теплового разгона требует огнестойкого корпуса.
Зарядные шкафы должны размещаться в специально отведённых помещениях или зонах с обеспечением принудительного воздухообмена, освещением, средствами пожаротушения и ограниченным доступом постороннего персонала. Для шкафов, предназначенных для хранения и зарядки литий-ионных батарей, основным признанным в России и ЕАЭС документом на огнестойкость корпуса остаётся европейский стандарт EN 14470-1 (часть 1 — шкафы для огнеопасных жидкостей, применяется по аналогии).
Важно: наличие сертификата EN 14470-1 у конкретной модели шкафа подтверждает, что его конструкция прошла независимые огневые испытания на 90 минут. Это отличает промышленный огнестойкий шкаф от обычного металлического ящика с замком и вентилятором.
Требования к помещению и электрике
Шкаф решает не все вопросы. Его нужно куда-то поставить и чем-то запитать, и это тот этап, на котором проекты чаще всего останавливаются.
Электрика
Огнестойкие зарядные шкафы KADAMM подключаются к обычной сети 220 В, 50 Гц, потребление до 10 А на шкаф. Это около 2,2 кВт на корпус, и здесь есть нюанс: цифра относится к самому шкафу, а нагрузку создают зарядные устройства внутри. Если в шкафу 40 гнёзд и все заняты, реальное потребление определяется тем, что именно заряжается.
Считайте по зарядным устройствам, а не по шкафу. Сорок зарядных устройств инструмента по 100 Вт дают 4 кВт, и это уже отдельная линия с собственным автоматом. Линию на зарядную зону закладывают отдельной, с УЗО и с возможностью обесточить всю зону одним действием.
Вентиляция
У огнестойких шкафов серии ШАБ-90 предусмотрен патрубок вытяжки: Ø 75 мм у моделей на 8 и 16 гнёзд, Ø 100 мм у модели на 40 гнёзд. У интеллектуальной серии ШАБ-И есть встроенный осевой вентилятор в крыше, производительность вытяжки 275 м³/ч при патрубке Ø 100 мм. Подключение к общеобменной вытяжке обязательно там, где заряжают тяговые батареи: при зарядке свинцово-кислотных выделяется водород.
Для литий-ионных батарей водород не выделяется, но при разгоне выходит густой едкий дым. Вытяжка нужна, чтобы этот дым ушёл наружу, а не в цех.
Размещение
Требование
Значение
Путь эвакуации
Шкаф не сужает и не перекрывает проход
Расстояние до горючих материалов
Не хранить рядом ЛВЖ, упаковку, ветошь
Пол
Ровное негорючее основание, шкаф не должен качаться
Доступ
Свободный подход к дверям на полную ширину открывания
Пожарная сигнализация
Помещение под контролем АПС; шкафы ШАБ-90 и ШАБ-И-170 имеют собственный дымовой датчик со свето-звуковой сигнализацией
Типовая схема подключения
Все интеллектуальные зарядные шкафы для АКБ электроинструмента подключаются по единой схеме. Рассмотрим её на примере моделей линейки KADAMM: заземление, питание 220 В, вентиляция к внешней вытяжке, включение автоматов и подключение зарядных устройств.
Типовая схема подключения интеллектуального зарядного шкафа: заземление (1) → питание 220 В от электрощита (2) → вентиляция Ø100 мм к внешней вытяжке на крыше (3) → включение автоматов на панели управления (4) → подключение зарядных устройств через PDU (5)
Линия питания — кабель AC 220 В / 50 Гц / 10 А от электрощита к шкафу через автомат и УЗО
Заземление — PE-провод от винта на корпусе шкафа к контуру заземления здания
Вентиляция — ПВХ-труба или нейлоновый воздуховод Ø100 мм к внешней вытяжке 275 м³/ч
Аккумуляторы — размещаются на полках с нагрузкой до 50 кг, подключение через PDU внутри шкафа
Монтаж и подключение
Монтаж зарядного шкафа выполняет бригада с допуском на электромонтажные работы. Нарушение хотя бы одного из параметров подключения (некорректное заземление, отсутствие УЗО, недостаточная вытяжка) превращает шкаф с дорогими системами защиты в потенциальный источник аварии, а не в её предотвращение.
Электрическое подключение
Параметр
Значение
Комментарий
Напряжение
AC 220 В / 50 Гц
Стандартная однофазная сеть. Для крупных парков допускается 380 В (уточняется по модели)
Номинальный ток
10 А
Для моделей с 40 розетками PDU. Отдельная линия от щита, не совмещать с другими потребителями
Автоматический выключатель
Характеристика C, 16 А
С запасом относительно номинала. Селективность с вышестоящим автоматом
УЗО
30 мА, тип A
Обязательно. Защита от утечек на корпус, особенно критична для Li-Ion
Заземление
PE-проводник к контуру здания
Отдельный проводник сечением не ниже фазного. Проверка сопротивления при пусконаладке
Вентиляция
Шкаф комплектуется встроенной вытяжкой, но она работает только при наличии магистрального воздуховода с выводом наружу. Приток воздуха происходит через нижние жалюзи дверцы.
Воздуховод Ø100 мм — ПВХ или гофрированная нейлоновая труба. Длина трассы до вывода на улицу — минимальная, избегать горизонтальных участков более 3 м.
Вывод наружу обязателен — вытяжка в общий канал вентиляции здания не допускается (газы могут возвращаться в другие помещения).
Защита от обратной тяги — на выходе устанавливается дефлектор или обратный клапан.
Производительность 275 м³/ч — стандарт для моделей KADAMM. При подаче в длинный воздуховод фактическая производительность падает, учитывать при проектировании.
Размещение в помещении
Шкаф устанавливается на выровненное основание с нагрузочной способностью не менее полной массы (до 500 кг с заряженными АКБ). Минимальный зазор от стен: 100 мм сбоку и сзади для циркуляции воздуха и доступа к кабельным вводам. Перед дверью — свободная зона не менее ширины дверного полотна плюс 500 мм для загрузки/выгрузки АКБ. Рядом не должно быть легковоспламеняющихся материалов, источников открытого огня, оборудования с высокой температурой поверхности.
До монтажа: подготовить точку подключения электропитания с УЗО и автоматом, воздуховод с выходом наружу, контур заземления. Пусконаладка и проверка срабатывания датчиков дыма/температуры — обязательный этап перед вводом в эксплуатацию.
Как выбрать зарядный шкаф: критерии
Правильный подбор модели опирается на семь ключевых параметров. Ошибка даже в одном приводит либо к переплате за избыточные функции, либо к тому, что шкаф не закроет фактические риски объекта.
Критерий
Что учитывать
Рекомендация
Тип АКБ
Li-Ion, свинцово-кислотные, NiCd/NiMH
Li-Ion → только огнестойкий шкаф EN 14470-1. Pb/NiMH → достаточно вентилируемого
Парк батарей
Количество одновременно заряжаемых АКБ
До 25 шт → компактный однодверный. 40–70 → двухдверный. 80+ → максимальная модель
Доступное пространство
Ширина ниши, глубина зоны у стены
Узкое место → однодверный (600 мм). Просторная зона → двухдверный (1090–1160 мм)
Требования к ПБ
Внутренние стандарты предприятия, страховая
Максимальный уровень → модели с самозакрывающейся дверью. Стандартные → обычная двухстворчатая
Ротация АКБ
Частота загрузки/выгрузки за смену
Интенсивный поток → широкая двухстворчатая дверь. Редкий доступ → однодверный
Вентиляция помещения
Возможность вывода воздуховода наружу
Нет возможности → искать другое размещение. Без вывода шкаф ставить нельзя
Электрика
Наличие отдельной линии 220В с УЗО
При отсутствии → проект на прокладку до установки шкафа, не «потом»
Расчёт количества шкафов на объект
Методика расчёта зависит не столько от количества АКБ напрямую, сколько от режима работы — сколько батарей должно быть заряжено одновременно, сколько находится в ротации, каков пиковый запрос в начале смены.
Алгоритм расчёта в 3 шага
Шаг
Что делать
1. Пиковое количество АКБ
Посчитать максимум батарей, которые одновременно нужны в заряженном состоянии: количество рабочих мест × количество АКБ на одного оператора за смену + запас 15–20%.
2. Применить коэффициент загрузки
Разделить пиковое количество на реальную вместимость модели. Для KADAMM — 40 розеток PDU на модель, но не все занимаются одновременно при большой ротации. Коэффициент загрузки 0,7–0,8.
3. Учесть распределение
Если объект протяжённый — несколько шкафов по зонам вместо одного большого. Время обмена АКБ для рабочего не должно превышать 5 минут, иначе смена теряет производительность.
Ориентировочные нормативы для типовых объектов
Тип объекта
Парк АКБ
Что ставить
Столярная/монтажная мастерская, 3–5 мастеров
15–25 шт

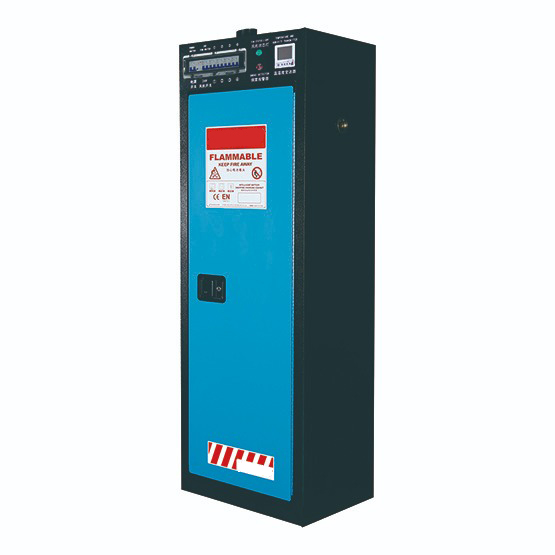

1 × ШАБ-И-83 (однодверный)
Сборочный цех, 15–25 рабочих мест
50–100 шт
1 × ШАБ-И-170 или 2 × ШАБ-И-83
Сервисный центр электроинструмента
40–70 шт

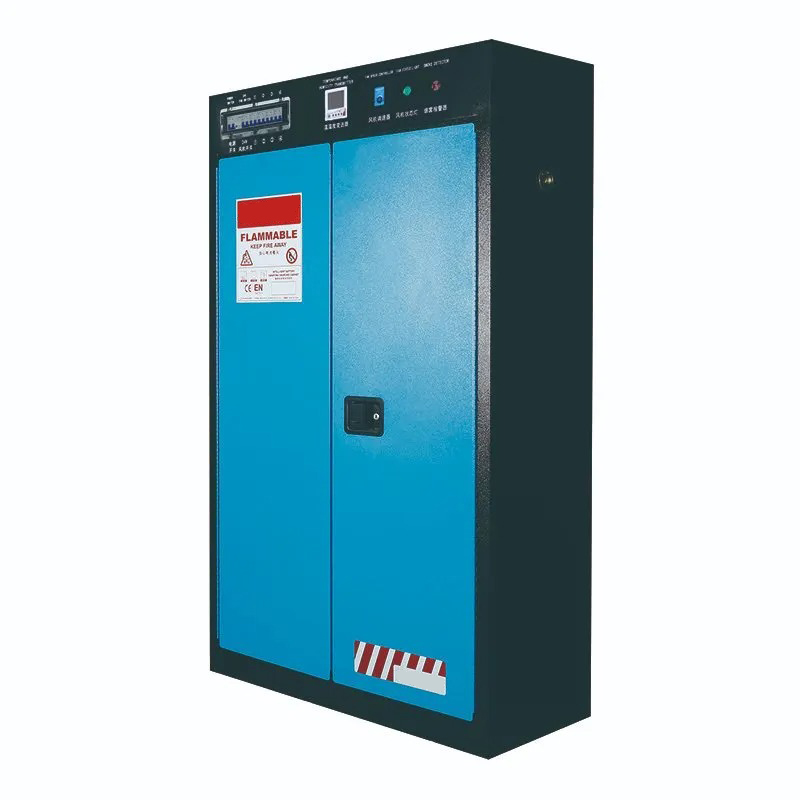

1 × ШАБ-И-170 (двухдверный)
Склад с парком электропогрузчиков
60–120 шт
1 × ШАБ-90-170 + 1 × ШАБ-И-170
Логистический хаб с высоким ПБ
80–140 шт
2 × ШАБ-90-170
Учебная лаборатория / колледж
15–25 шт
1 × ШАБ-И-83
Важно: таблица — ориентир. Точный расчёт выполняется на плане объекта с учётом режима смен, типа инструмента и требований службы охраны труда. Для объектов с повышенными требованиями пожарной безопасности (страховка класса А, промышленные аудиты) расчёт согласуется проектной организацией.
Как выбрать поставщика: чеклист
Огнестойкий зарядный шкаф — оборудование, которое годами работает в фоновом режиме, а в случае аварии должно отработать на 100%. Выбор поставщика по одной лишь цене конвертируется в прямой материальный и репутационный риск.
Класс поставщика
Характеристика
Когда оправдан
Импорт из ЕС и США (ЕС/США)
Известные бренды с долгой историей, высокая цена, длинные сроки поставки, ограниченная доступность в РФ после 2022
Предприятия с прямыми международными контрактами, объекты с требованием конкретного бренда
KADAMM и аналоги
Сертифицированы EN 14470-1, полный набор систем защиты, склад в РФ, гарантия и сервис локально
Большинство промышленных и сервисных объектов. Оптимум цены, нормоконтроля и сервиса
Noname-импорт
Низкая цена, отсутствие независимой сертификации EN 14470-1, запчасти недоступны
Не рекомендуется. Отказ от огнезащитного корпуса — прямой правовой и пожарный риск
Чеклист для сравнения поставщиков
✓Сертификат EN 14470-1 — запрашивать до оплаты, на конкретную модель шкафа. Общий «сертификат качества» поставщика не равен огневым испытаниям конкретного изделия.
✓Класс огнестойкости 90 мин (90Б) — подтверждается протоколом испытаний. Существуют шкафы с меньшим классом (30, 60 мин), они дешевле, но для Li-Ion на крупных объектах 90 минут — минимум.
✓Комплект систем защиты — автоматическое пожаротушение, датчики дыма/температуры/влажности, взрывозащищённые розетки, датчики открытия дверей. Все это должно быть «из коробки», а не опцией.
✓Вентиляция с ЧП — частотный преобразователь позволяет регулировать обороты вентилятора по сигналам датчиков. Фиксированный вентилятор — прошлый век.
✓Обязательства зафиксированы в договоре, а не в устной форме.
✓Склад в РФ — ходовые модели в наличии. Поставка «под заказ 8–16 недель» срывает проектные сроки.
✓Доступность запчастей — огнестойкий герметик, датчики, элементы пожаротушения. Шкаф без запчастей — металлолом после первой серьёзной проверки.
✓Шеф-монтаж и пусконаладка — поставщик предлагает проверку подключения электрики, вентиляции и срабатывания систем защиты. Особенно важно для Li-Ion объектов.
Шкафы KADAMM: интеллектуальная защита нового поколения
KADAMM
Интеллектуальные безопасные шкафы для зарядки и хранения АКБ
Сертификат пожарной безопасности ЕС: EN 14470-1 · Огнестойкость 90 мин · Класс 90Б
Компания KADAMM выпускает линейку огнестойких интеллектуальных шкафов для зарядки и хранения аккумуляторов. Старшие модели линии, ШАБ-И-83 и ШАБ-И-170, имеют класс огнестойкости 90Б по европейскому стандарту EN 14470-1 — сохраняют целостность конструкции и предотвращают распространение огня в течение 90 минут как при внутренних, так и при внешних пожарах.
Ключевая особенность шкафов KADAMM — сочетание пассивной огнезащиты (толстостенный корпус, огнестойкий герметик на кабельных вводах) с активной системой безопасности: автоматическим пожаротушением, высокочувствительными датчиками дыма и температуры, взрывозащищёнными розетками и вентиляцией с частотным преобразователем.
Пустотелая стальная решётка для распределения огнетушащего вещества
Увеличенная глубина 625 мм для крупногабаритных АКБ и ЗУ
Открыть карточку товара →
Повреждённый или вздувшийся аккумулятор: что делать
Это ситуация, к которой на большинстве предприятий не готовы. Батарея вздулась, нагрелась или её уронили — держать её вместе с остальными нельзя, выбросить в мусор нельзя, а везти на утилизацию сразу обычно некому.
Порядок действий
Обесточить, снять с зарядки, не пытаться разряжать.
Не прокалывать, не разбирать, не заливать водой.
Перенести в отдельный контейнер, стоящий вне помещения с людьми.
Зафиксировать в журнале: дата, модель, признаки повреждения.
Передать лицензированной организации на утилизацию.
Вздутие — это уже начавшийся процесс. Внутри выделился газ, корпус потерял герметичность. Такая батарея может пойти в разгон через час, а может через неделю. Её место — в аварийном контейнере, а не на полке с остальными.
Чем изолировать
Под эту задачу в линейке есть отдельные изделия: аварийные контейнеры ШАБ-К на 150 и 270 литров для карантина повреждённых батарей и взрывобезопасный контейнер ШАБ-В-150 для случаев, когда риск разгона оценивается как высокий.
Перевозка и утилизация
Литий-ионные аккумуляторы относятся к опасным грузам класса 9. Номера ООН: UN 3480 для батарей отдельно и UN 3481 для батарей в оборудовании или вместе с ним. Перевозка по дорогам регулируется ДОПОГ, и повреждённые элементы требуют отдельной упаковки и маркировки. Отработанные батареи относятся к отходам и не могут вывозиться с обычным мусором: нужна организация с лицензией на обращение с отходами соответствующего класса.
Типовые сценарии использования
Выбор модели в линейке KADAMM зависит от масштаба парка АКБ, конфигурации помещения и отраслевых требований. Ниже — шесть характерных сценариев, в которых раскрываются сильные стороны каждой модели: компактной ШАБ-И-83, универсальной ШАБ-И-170 и максимальной ШАБ-90-170.
Кейс 01
Сервисный центр электроинструмента
Ремонтная мастерская крупного бренда, 10–15 мастеров, постоянный поток клиентской техники с АКБ неизвестного состояния.
Двухдверный шкаф ШАБ-И-170 размещается в сервисной зоне и используется одновременно для собственного инструмента и АКБ в ремонте. Широкая двухстворчатая дверь даёт быстрый доступ ко всем полкам, датчики дыма и автоматическое пожаротушение локализуют инцидент при срабатывании дефектной батареи.
Распределительный центр: смена АКБ электротележек, штабелёров и сервисной техники в 2–3 смены.
Модель ШАБ-90-170 с пятью полками, увеличенной глубиной 625 мм и самозакрывающейся дверью обеспечивает максимальную вместимость и высший уровень пассивной защиты. Дверь с доводчиком автоматически возвращается в закрытое положение — критично при большом потоке людей и в аварийных режимах.
Цех на 3–5 мастеров, работа с аккумуляторным электроинструментом: шуруповёрты, лобзики, циркулярные пилы.
Компактный однодверный ШАБ-И-83 шириной 600 мм размещается у стены без потери рабочего пространства. 4 полки разделяют АКБ по назначению инструмента. В конце смены все батареи на зарядке, утром готовы к работе — с минимальным занимаемым объёмом при полном наборе систем безопасности.
Парк АКБ: 15–25 шт. · Риск: хранение в россыпи · Эффект: порядок + безопасная ночная зарядка
Производственный участок с аккумуляторными гайковёртами, шуруповёртами и пневматикой, сменный режим.
Универсальный ШАБ-И-170 ставится рядом с зоной выдачи инструмента. В конце смены каждый рабочий размещает свой АКБ на закреплённой полке, следующая смена забирает заряженные батареи. Датчики дыма и пожаротушение — ключевой аргумент для службы охраны труда при внутреннем аудите.
Парк АКБ: 50–100 шт. · Риск: ночной режим без персонала · Эффект: безопасная зарядка между сменами
Объект с дорогостоящим оборудованием в соседних зонах, жёсткие внутренние стандарты пожарной безопасности.
ШАБ-90-170 с максимальной высотой 2180 мм и самозакрывающейся дверью выбирается, когда службам охраны труда и пожарной безопасности требуется решение с высшим уровнем пассивной защиты. Увеличенная глубина 625 мм позволяет размещать крупногабаритные АКБ и ЗУ, 5 полок — расширенный парк техники.
Парк АКБ: 80–140 шт. · Риск: аудит страховой компании, штрафы · Эффект: максимум защиты + соответствие стандартам
Обучение работе с электроинструментом, регулярная смена пользователей АКБ в учебных мастерских.
Компактный ШАБ-И-83 хранит парк учебных АКБ между занятиями. Запертая дверь с датчиком открытия исключает несанкционированный доступ учащихся. Преподаватель контролирует зарядку, а датчики дыма и автоматическое пожаротушение обеспечивают безопасность при работе с неподготовленным персоналом.
Парк АКБ: 15–25 шт. · Риск: неопытные пользователи · Эффект: контроль доступа + автозащита
Взрывобезопасный контейнер для аккумуляторов 150 л
150 л
взрывобезопасный корпус, класс не нормирован
нет, контейнер хранения
92×150×100 см
Про класс огнестойкости. Нормированный класс 90 минут по EN 14470-1 заявлен у серии ШАБ-90 и у моделей ШАБ-И-83 и ШАБ-И-170. У компактных ШАБ-И-15 и ШАБ-И-45 класс в документации не указан, уточняем у производителя. Аварийные контейнеры ШАБ-К и взрывобезопасный ШАБ-В решают другую задачу: они изолируют повреждённую батарею, нормированной огнестойкости в минутах у них нет.
Рост парка электрических погрузчиков, широкое распространение электромобилей и систем накопления энергии для возобновляемой генерации создают устойчивый спрос на зарядную инфраструктуру. Современные тенденции — интеграция шкафов в единую систему управления энергопотреблением предприятия (EMS), умная балансировка нагрузки и предиктивная диагностика состояния АКБ через облачные платформы. Производители всё чаще предлагают решения с возможностью двунаправленного заряда (V2G/V2B), а также автоматическое управление циклами заряда с учётом стоимости электроэнергии в разное время суток.
Что указать в заявке
Тип батарей. Литий-ионные, свинцово-кислотные тяговые, никель-металлгидридные: от этого зависит вентиляция и требования к шкафу.
Количество и габариты. Сколько батарей одновременно и какого размера, от аккумулятора шуруповёрта до тягового блока погрузчика.
Зарядка или только хранение. Нужны ли гнёзда и сколько.
Электрика. Есть ли отдельная линия, какая мощность доступна.
Вентиляция. Есть ли вытяжка в зоне и куда выводить патрубок.
Сигнализация. Нужен ли вывод сигнала от датчика на пульт охраны.
Место. Где стоит шкаф, ширина проёмов для заноса, этаж и наличие лифта.
Выводы и рекомендации
Шкаф для хранения АКБ и зарядный шкаф решают разные задачи, и на объекте чаще нужны оба. Хранение — это температура, уровень заряда и раздельность с горючими материалами. Зарядка — это ещё и электрика, вентиляция и контроль за тем, что происходит внутри.
✓Идите от типа батарей. Литий-ионные и свинцово-кислотные тяговые требуют разной вентиляции.
✓Считайте гнёзда, а не объём. Для зарядного шкафа определяющее — сколько батарей встанет одновременно.
✓Закладывайте отдельную линию. Зарядная зона должна обесточиваться одним действием.
✓Заведите карантин сразу. Аварийный контейнер нужен до того, как появится первая вздутая батарея, а не после.
✓Огнестойкость берут там, где есть люди. Если зарядная зона в цеху или на складе с персоналом, нужен корпус с нормированным классом, а не просто металлический ящик.
✓Огнестойкий шкаф — не опция, а требование для Li-Ion. На коммерческих и промышленных объектах работа с литий-ионными батареями без сертифицированного по EN 14470-1 шкафа — прямой пожарный и правовой риск.
✓Модель подбирается по парку АКБ и пространству. 15–25 батарей → компактный ШАБ-И-83. 40–70 → двухдверный ШАБ-И-170. 80+ с максимальной защитой → ШАБ-90-170 с самозакрывающейся дверью.
✓Монтаж без компромиссов. Отдельная линия питания с УЗО 30 мА и заземлением, вытяжка наружу через воздуховод Ø100 мм, свободный доступ с трёх сторон. Пренебрежение подключением превращает дорогой шкаф в источник проблем.
✓Поставщик с сертификатами и складом. Настоящий EN 14470-1 на конкретную модель, гарантия в договоре, запчасти в РФ, шеф-монтаж при необходимости.
✓Обучение персонала обязательно. Работники должны знать порядок загрузки, индикацию аварийных состояний и точку экстренного отключения питания. Умный шкаф без обученных людей — половина безопасности.
✓Закладывать рост парка. При планировании расчёт с запасом 15–20% по количеству розеток. Нарастить парк АКБ проще, чем ставить второй шкаф.
Частые вопросы
Ответы на вопросы, которые чаще всего задают специалисты по охране труда, энергетики и закупщики при подборе зарядных шкафов для АКБ.
Что означает «класс 90Б» и чем он отличается от 30 или 60 минут?+
Цифра указывает время, в течение которого шкаф сохраняет целостность и предотвращает распространение огня при стандартном температурном режиме пожарных испытаний по EN 14470-1. 90 минут — верхний класс для этого стандарта. Буква «Б» в российской маркировке означает соответствие требованиям по локализации пожара внутри шкафа. 30-минутные шкафы применимы только для малых объёмов малоопасных материалов, для литий-ионных АКБ на промышленных объектах стандартом де-факто является именно 90 минут.
Нужен ли огнестойкий шкаф для обычных шуруповёртных АКБ?+
Если АКБ литий-ионные — да, на промышленных и коммерческих объектах. Даже бытовой Li-Ion способен при внутреннем коротком замыкании уйти в тепловой разгон и инициировать возгорание соседних батарей. На крупном парке инструмента (от 15–20 АКБ) риск материальных потерь при отсутствии огнезащиты многократно превышает стоимость шкафа. Для домашней мастерской с 2–3 батареями достаточно обычного металлического ящика с вентиляцией.
Можно ли заряжать АКБ разных типов в одном шкафу?+
Технически да, если используются отдельные зарядные устройства для каждого типа. Практически — не рекомендуется. Свинцово-кислотные выделяют водород, литий-ионные при аварии реагируют иначе, а выделения от Pb могут повреждать электронику Li-Ion зарядников. Оптимально — разные шкафы для разных типов батарей, либо один мультитиповой шкаф с внутренним разделением зон.
Обязательна ли вытяжка наружу, если в помещении есть общая вентиляция?+
Да. Подключение вытяжки шкафа в общий приточно-вытяжной канал здания не допускается: водород и продукты теплового разгона могут распространяться по зданию через общую вентсистему. Вывод — отдельный, непосредственно наружу, через крышу или наружную стену. Канал должен быть из негорючих материалов и иметь защиту от обратной тяги.
Что произойдёт при срабатывании пожаротушения шкафа?+
Датчик температуры (и/или дыма) активирует внутреннюю систему подавления огня — в зависимости от конструкции это может быть выпуск инертного газа, подача огнетушащего аэрозоля или срабатывание специальной смеси. Одновременно отключается питание, закрываются автоматические клапаны на кабельных вводах, активируется сигнализация. АКБ после инцидента подлежат утилизации, внутренности шкафа — диагностике и замене расходников (картридж пожаротушения, фильтры).
Что входит в гарантийные обязательства?+
Условия сервисного обслуживания и объём обязательств указываются в договоре поставки и зависят от модели и комплектации. Объём обязательств и срок фиксируются в договоре.
Нужно ли обучать персонал работе со шкафом?+
Да, вводный инструктаж при приёме плюс регулярный повторный. Сотрудники должны знать порядок загрузки/выгрузки АКБ, признаки аварийной ситуации (сигнализация, индикация), действия при тревоге, расположение щита питания для экстренного отключения. Отдельно — обучение ответственных по ежедневному контролю показаний панели (температура, влажность, состояние вентиляции).
Можно ли установить шкаф на неотапливаемом складе?+
Стандартные модели KADAMM рассчитаны на отапливаемые помещения с температурой выше +5°C. При установке в неотапливаемой зоне требуется модель с климат-контролем или размещение в тамбуре с дополнительным обогревом. Зарядка Li-Ion при отрицательных температурах вообще запрещена производителями самих АКБ — холодная батарея повреждается при зарядном токе.
Полный каталог зарядных шкафов KADAMM
Все модели с характеристиками и возможностью заказа. Консультация по выбору и расчёту количества — бесплатно.
Оснащение производства
Промышленный контроль
Лаборатория и Тестирование
Связь и Телекоммуникации
Безопасность и Спецтехника
Энергетика и Электротехника
Корзина
