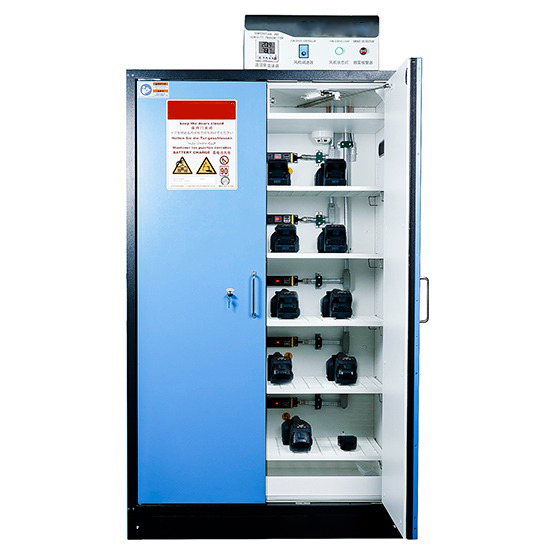

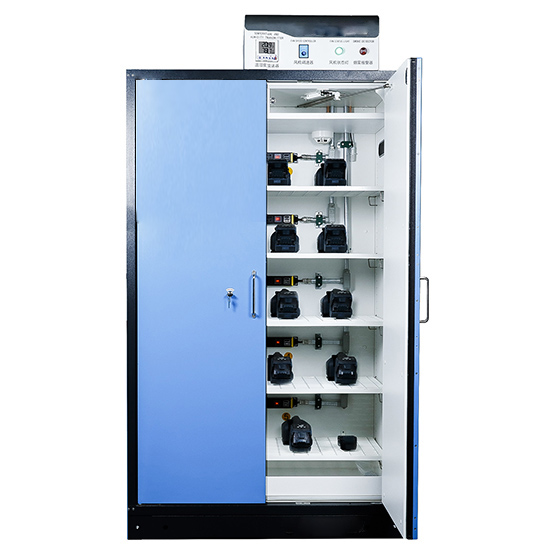

Зарядный шкаф в огнестойком корпусе: конструкция удерживает огонь 90 минут — и внутрь, и наружу. Пять полок.
KADAMM ШАБ-90-170 совмещает зарядку с огнестойким корпусом класса 90 минут: если батарея уходит в разгон, пламя остаётся внутри на время, достаточное для эвакуации и тушения; если горит помещение — батареи внутри защищены. Пять полок распределяют парк АКБ по ярусам.

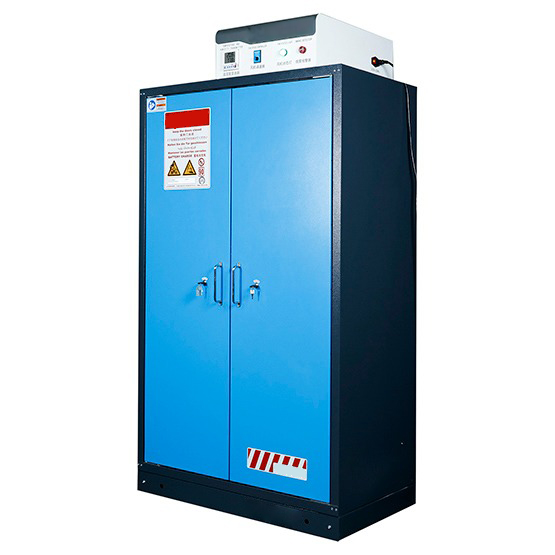

Корпус построен по схеме огнестойких шкафов (как линия KADAMM ШПБ): многослойные стенки с огнестойким наполнителем, полусамозакрывающиеся двери. Габариты — 218×116×62,5 см. Конфигурацию розеточных блоков уточняйте у менеджера.
Литий-ионная батарея опаснее всего именно в момент зарядки: большинство возгораний АКБ происходит, когда повреждённая или бракованная ячейка перегревается и уходит в термический разгон. Потушить такую батарею водой практически невозможно, дым токсичен, а огонь быстро перекидывается на соседние батареи и стеллажи. Поэтому требования охраны труда и внутренние регламенты предприятий всё чаще прямо запрещают заряжать АКБ «россыпью» на столах и подоконниках и требуют специализированный зарядный шкаф.

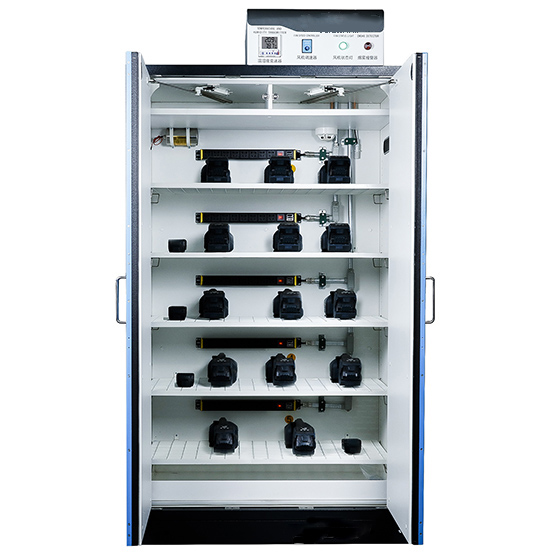

Принцип работы: батареи заряжаются внутри закрытого огнестойкого корпуса. Многослойные стенки с огнестойким наполнителем удерживают огонь 90 минут по методике EN 14470-1 в обе стороны: возгорание батареи остаётся внутри шкафа, а при пожаре в помещении батареи внутри остаются защищёнными. Зарядные устройства подключаются к розеточным блокам внутри шкафа, вентиляционные каналы отводят тепло зарядки, полусамозакрывающиеся двери не остаются открытыми по забывчивости.
Шкаф выбирают производства и склады с парком аккумуляторного электроинструмента, сервисные центры электротранспорта, объекты с резервными АКБ: везде, где одновременно заряжается десяток и больше батарей и цена возгорания высока. Это флагман зарядной линии KADAMM: максимальный объём и максимальный класс огнестойкости одновременно.
Смарт-исполнения с датчиками и автотушением — KADAMM ШАБ-И-83 и KADAMM ШАБ-И-170. Вся аккумуляторная линия — в таблице ниже.
| Параметр | KADAMM ШАБ-90-170 |
|---|---|
| Назначение | Хранение и зарядка аккумуляторов |
| Объём | 170 л |
| Двери | 2, автоматические |
| Огнестойкость | 90 минут (в обе стороны) |
| Полки | 5 перфорированных стальных × 50 кг |

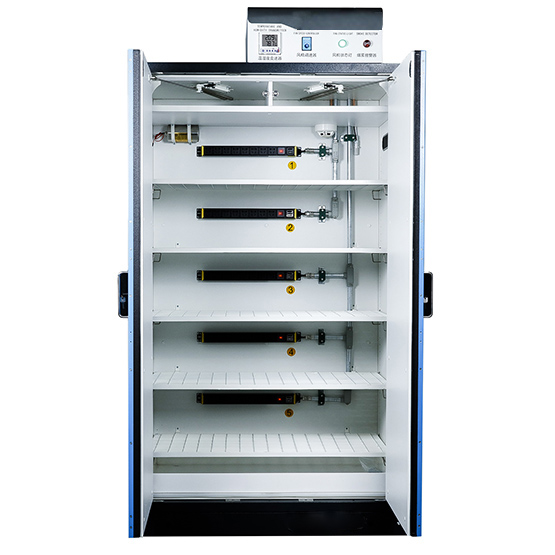

| Розетки | 5 PDU-блоков (40 зарядных гнёзд) |
| Безопасность | Дымовой датчик со свето-звуковой сигнализацией |
| Выход вытяжки | Ø 100 мм |
| Питание | AC 220 В / 50 Гц, 10 А |
| Габариты (В×Ш×Г) | 218×116×62,5 см |
| Цвет | Стандартный для линии |
| Стандарты | EN 14470-1 (Type 90); сертификация ТР ТС |
| Параметры упаковки | |
| Тип упаковки | Паллет + картонная коробка |
| Материал | Паллет из фанеры + 7-слойный картон АВ |
| Метод крепления | Упаковочная лента |
| Количество в упаковке | 1 шт. |
| Размеры упаковки (В×Ш×Г) | 2300 × 1230 × 740 мм |
| Параметры огнетушителя (опционально) | |
| Крепление | Внутренняя гайка M10 на крыше шкафа |
| Максимальный вес | До 6 кг |
| Тип | Подвесной автоматический огнетушитель |
| Установка | Пользователем самостоятельно при необходимости |
Крупный сервисный центр
Большой парк аккумуляторов: 5 полок и высота 2180 мм дают максимальную вместимость в линейке. Самозакрывающаяся дверь страхует при интенсивном потоке персонала.
Производственная линия
Сменная зарядка инструмента для нескольких бригад. Глубина 625 мм вмещает крупные ЗУ и аккумуляторы нестандартных форм-факторов.
Логистический комплекс
Зарядка АКБ погрузчиков, тележек и сканеров в одной защищённой зоне. Самозакрывание двери гарантирует, что барьер сработает даже при забывчивости оператора.
Строительная площадка
Централизованная точка зарядки для бригад на объекте. Огнестойкий корпус 90Б и автоматическое пожаротушение снижают риски в условиях временной инфраструктуры.
| Задача | Серия | |
|---|---|---|
| Заряжать АКБ с максимальной защитой от пожара: корпус держит огонь 90 минут внутрь и наружу | ШАБ-90 (Type 90) | ← Вы здесь |
| Заряжать и следить: датчики температуры, дыма, автоматическое пожаротушение и сигнализация | ШАБ-И (смарт) | Открыть → |
| Хранить батареи с высоким риском (вздутые, большой ёмкости) во взрывобезопасном контейнере | ШАБ-В | Открыть → |
| Изолировать повреждённый или загоревшийся аккумулятор и вывезти его с площадки | ШАБ-К (аварийный) | Открыть → |
| Модель | Тип | Объём | Двери | |
|---|---|---|---|---|
| KADAMM ШАБ-И-83 | Зарядный смарт-шкаф, узкий | 83 л | 1 | Открыть → |
| KADAMM ШАБ-И-170 | Зарядный смарт-шкаф: 32 гнезда, автотушение | 170 л | 2 | Открыть → |
| KADAMM ШАБ-90-170 | Огнестойкий 90 минут для зарядки | 170 л | 2 | ← Вы здесь |
| KADAMM ШАБ-К-150 | Аварийный контейнер для АКБ | 150 л | — | Открыть → |
| KADAMM ШАБ-К-270 | Аварийный контейнер для АКБ, большой | 270 л | — | Открыть → |
| KADAMM ШАБ-В-150 | Взрывобезопасный контейнер для АКБ | 150 л | — | Открыть → |
Решение помогает отделить процесс зарядки от общего пространства, минимизировать факторы риска и обеспечить повышенный уровень пожарной безопасности на объекте.
Перед первым включением установите шкаф строго горизонтально в указанном месте внутри помещения. Подключите заземляющий провод от заземляющего винта в нижней левой части корпуса к точке заземления здания. После заземления подключите кабель питания к сети AC 220 В / 50 Гц. При необходимости подключите вентиляционный патрубок (ø100 мм) к внешней вытяжной системе через ПВХ-трубу или нейлоновый воздуховод.
Схема подключения шкафа
| № | Действие | Описание |
|---|---|---|
| 1 | Установка и заземление | Разместить шкаф горизонтально, подключить заземляющий провод к нижнему левому винту корпуса |
| 2 | Подключение питания | Подключить кабель питания (AC 220 В / 50 Гц / 10 А) к сети |
| 3 | Вентиляция | При необходимости подключить внешний воздуховод ø100 мм к патрубку на крыше шкафа |
| 4 | Включение питания и вентилятора | На панели управления включить автоматы: «Питание» и «24V Вентилятор». Аксиальный вентилятор, датчик температуры/влажности, дымовой датчик и LED-подсветка переходят в рабочий режим |
| 5 | Скорость вентилятора | Отрегулировать скорость вентилятора в зависимости от количества заряжаемых аккумуляторов |
| 6 | Подключение зарядных устройств | Для каждой полки (1–4) включить соответствующий автомат на панели. Розетки PDU имеют двойной контактный выключатель — при необходимости можно отключить питание отдельной группы без отключения всего шкафа |
| 7 | LED-подсветка | Управляется автоматически: включается при открытии двери, выключается при закрытии. Ручное управление не требуется |
Датчик отображает текущие значения температуры и влажности внутри шкафа. Для входа в настройки удерживайте кнопку SET 2 секунды. Переключение между параметрами — кнопка F2. Изменение значения: F3 (+1 / +10 при удержании), F4 (−1 / −10 при удержании). Сохранение — короткое нажатие SET.
| № | Параметр | Диапазон / значение по умолчанию | Описание |
|---|---|---|---|
| 1 | Адрес устройства | 1–255 / по умолчанию: 1 | RS485-адрес для интеграции в систему мониторинга |
| 2 | Скорость обмена (Baud rate) | 2400 / 4800 / 9600 / по умолчанию: 4800 | Скорость RS485-интерфейса |
| 3 | Верхний предел температуры | −100...+99 °C / по умолчанию: 100 | При превышении — автоматический сигнал тревоги |
| 4 | Верхний предел влажности | 0–100% / по умолчанию: 100 | При превышении — автоматический сигнал тревоги |
| 5 | Нижний предел температуры | −100...+99 °C / по умолчанию: 0 | При снижении ниже значения — сигнал тревоги |
| 6 | Нижний предел влажности | 0–100% / по умолчанию: 0 | При снижении ниже значения — сигнал тревоги |
| ⚠ | Требование |
|---|---|
| ! | Шкаф устанавливается только в помещении |
| ! | Шкаф должен стоять строго горизонтально для нормального открывания и закрывания дверей |
| ! | Заглушки вентиляционных отверстий изолируют внутреннее пространство от внешней среды; могут быть сняты согласно местным нормативным требованиям |
| ! | При подъёме и перемещении шкафа не подкладывать руки под основание |
| ! | Использовать только соответствующий источник питания (AC 220 В / 50 Гц / 10 А) |
| ! | При срабатывании аварийной сигнализации немедленно устранить причину |
| ! | Прочие зарядные устройства подключать только после согласования с менеджером |
Отметьте, что добавить к запросу вместе с KADAMM ШАБ-90-170 — менеджер посчитает комплект одним предложением:
Промышленное оборудование KADAMM ШАБ-90-170 — огнестойкий шкаф для зарядки аккумуляторов 90 минут, 170 л от производителя KADAMM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
