Адаптеры и переходники Amphenol RF
730 артикулов переходников между коаксиальными интерфейсами: одноимённые «бочонки» и переходы пола, межтиповые адаптеры и исполнения на 75 Ом. Ниже — когда адаптер допустим, а когда портит измерение, и полный перечень позиций программы поставок.
Каталог поставок bbrc.ru · официальные каналы Amphenol RF · поставка под заказ
Назначение и применение
Коаксиальный адаптер соединяет два разъёмных интерфейса напрямую, без отрезка кабеля. Задача та же, что у разъёма — провести сигнал, не нарушив волнового сопротивления, — но переходов здесь два вместо одного, поэтому вклад адаптера в КСВН заметнее, а на высоких частотах адаптер часто оказывается самым узким местом схемы.
Различают одноимённые адаптеры (BNC female — BNC female, «бочонки» и переходы пола), межтиповые (N male — SMA female, QMA — SMA) и специальные: переходы между 50 и 75 Ом, угловые и панельные исполнения.
Ключевое правило подбора: верхняя рабочая частота адаптера определяется младшим из двух интерфейсов. Переход N — SMA работает до предела N, а не SMA, и рассчитывать на 26 ГГц в такой схеме нельзя.
Второе правило касается количества: каждый адаптер в измерительной цепи добавляет неопределённость. Если схему можно собрать сборкой с нужными разъёмами вместо связки «сборка плюс два адаптера» — собирайте сборкой.
DC–40 ГГц
охват по частоте
≤1,25
типовой КСВН в полосе
50 и 75 Ом
волновые сопротивления
Параметры выбора
Пара интерфейсов и пол каждого. Записывается как «конец A — конец B»; проверяются оба конца, включая пол центрального контакта.
Верхняя рабочая частота. Определяется младшим из двух интерфейсов.
КСВН. У качественного адаптера в полосе 1,1–1,25; каждый лишний переход ухудшает результат измерения.
Волновое сопротивление. 50 или 75 Ом; механическая совместимость электрической не означает.
Геометрия. Прямые, угловые и панельные исполнения; угловые экономят место, но снижают верхнюю частоту.
Ресурс сочленений. Для часто перекоммутируемых стендов имеет смысл ставить адаптер как разъём-жертву, защищая дорогой прибор.
Как читается артикул Amphenol RF
Amphenol RF использует числовые артикулы, в которых первые три цифры кодируют товарную группу и тип разъёма. Так, серия 031 относится к BNC и TNC, 132 и 901 — к SMA, 172 — к N-типу, 242 и 222 — к адаптерам, 252 — к MCX, 262 — к MMCX, 716 — к 7-16 DIN. Остальные цифры задают конструктивное исполнение: пол разъёма, способ заделки, марку кабеля, покрытие.
Кабельные сборки обозначаются иначе: у серий 095-, 135-, 115-, 245- и 336- в конце артикула стоит длина. Формат зависит от серии: суффикс вида -06.00 или -24.00 означает длину в дюймах, -0050 или -0150 — в других единицах; точное значение указывается в спецификации позиции.
Разъёмы FAKRA имеют собственную схему: буквенно-цифровой код вида 4FA1 NFSJ C65W6, где кодируются число портов, тип корпуса, пол, а также код позиции (C01, C04, C65 и другие) — та самая буква цветового и механического ключа, определяющая, с какой ответной частью соединится разъём.
Суффикс -75 в конце артикула означает исполнение на 75 Ом; без него подразумевается 50 Ом. Это важно: артикулы 142186 и 142186-75 — механически похожие, но электрически несовместимые изделия.
Адаптер как разъём-жертва. В измерительном стенде разумно постоянно держать на порту прибора дешёвый адаптер и перекоммутировать уже его. Изнашивается адаптер, а не разъём анализатора, замена которого стоит несопоставимо дороже.
Интерфейсы адаптеров
В таблице — интерфейсы, представленные в линейке адаптеров, с краткой характеристикой и числом позиций.
| Интерфейс | Характеристика | Примеры артикулов | Позиций |
|---|
| SMA | Резьбовой, до 18–26,5 ГГц | 132168, 132168RP, 132168SS, 132169 | 159 |
| BNC | Байонетный, до 4 ГГц | 000 17450, 000 27750, 000 4525, 000 47000 | 144 |
| TNC | Резьбовой, до 11 ГГц | 000 78800, 000 79100, 000 79125, 000 79125 1000 | 59 |
| N | Резьбовой, до 11–18 ГГц | 000 16050, 000 16075, 082 101 RFX | 3 |
| 7-16 DIN | Мощный резьбовой low-PIM, до 7,5 ГГц | 242135, 242136, 242137, 242138 | 34 |
| QMA | Быстросъёмный аналог SMA | 242260, 242261, 242262, 242263 | 8 |
| UHF | PL-259/SO-239, до 300 МГц | 000 14000, 000 2900, 000 34125, 000 4400 | 30 |
| Mini-UHF | Компактный UHF, до 2,5 ГГц | 081 161, 192108, 242116, 242117 | 10 |
| HD-BNC | Компактный BNC высокой плотности, 75 Ом | 031 70540 12G, 031 70541 12G, 034 1023, 034 1109 12G | 25 |
| SMB/SMC/SMS | Миниатюрные защёлкивающиеся и резьбовые | 142244, 142245, 142246, 142248 | 40 |
| SSMB | Субминиатюрный SMB | 242200, 242200 10 | 2 |
| MCX | Субминиатюрный защёлкивающийся, до 6 ГГц | 122427, 242126, 242127, 242128 | 34 |
| MMCX | Микроминиатюрный защёлкивающийся | 242140, 242141, 242141RP, 242142 | 24 |
| SMP | Board-to-board, до 40 ГГц | AD NJ PSMPJ 1, AD NJSMPP 1, AD SMAJ PSMPJ 1, AD SMAJ PSMPP 2 | 33 |
| SMPM | Уменьшенный SMP, до 65 ГГц | 925 106A 51S, 925 141A 51S, 925 142A 51S, 925 165A 51S | 6 |
| 1.0/2.3 | Компактный для телеком-кроссов | 102 100 01, 242217, 242218 | 3 |
| TWINAX | Двухпроводный экранированный | 000 17450, 000 7925 RFX, 082 102, 082 5588 | 9 |
| F 75 Ом | Телевизионный 75 Ом | 222121, 531 40008, 531 40033, 531 40120 | 4 |
| FAKRA | Автомобильный, кодирование по цвету | APH FKJ SMAJ | 1 |
| Прочие исполнения | Специальные и переходные исполнения | 000 11050, 000 12650, 000 53225, 000 78825 | 102 |
Полный перечень артикулов
Ниже перечислены все позиции программы поставок. Для запроса цены и срока укажите артикул в письме или в форме обратной связи.
SMA · 159 поз.
132168, 132168RP, 132168SS, 132169, 132169RP, 132169RP RP, 132169SS, 132170, 132170 10, 132170 10RP RP, 132170 11, 132170 12, 132170 12N, 132170 12SS, 132170 13, 132170RP, 132170SS, 132170SS 10, 132170SS 11, 132171, 132171 12, 132171RP, 132171RP 10, 132171RP RP, 132171RT, 132171SS, 132172, 132172 RP RP, 132172RP, 132172RP RP, 132172RT RT, 132216, 132216SS, 132217, 132274, 132339, 132339RP, 132340, 132375, 132399, 192112, 192113, 242102, 242103, 242104, 242105, 242105RP, 242105RP 10, 242105RP 11, 242105RP 12, 242105RP 13, 242106, 242106RP, 242107, 242107RP, 242107RP 10, 242112, 242112RP, 242112RP 10, 242113, 242113RP, 242113RP 10, 242114, 242114RP, 242115, 242115RP, 242123, 242124, 242124RP, 242124RP RP 10, 242125, 242125 10, 242163, 242178, 242178 10, 242178 11, 242179, 242181, 242181 10, 242189, 242201, 242201RP, 242207, 242212, 242233RP, 242235, 242244, 242265, 901 10005, 901 10006, 901 10007, 901 10008, 901 10097, 901 10175, 901 10199, 901 10384, 901 10395, 901 10465, 901 10565, 901 10622, 901 125 11, 901 125 11SF, 901 164, 901 165, 901 166, 901 167, 901 168, 901 170, 901 171, 901 178, 901 280, 901 293, 901 294, 901 295, 901 305, 901 3143 1000, 901 382 1, 901 508, 901 508 2, 901 9173, 901 9209 ASF, 901 9209A, 901 9216, 901 9216 SF, 901 9217, 901 9217 SF, 901 9218, 901 9218 SF, 901 9219 ASF, 901 9720, 901 9720 WT, 901 9984 RFX, 901 9985 RFX, 901 9986 RFX, 901 9988 RFX, AD 4310JSMAP 1, AD 4310PSMAJ 1, AD RPTNCJSMAP 1, AD RPTNCPSMAP 1, AD SMAJHDEFIJ 1, AD SMAJHDEFIJ 2, AD SMAJHDEFIP 1, APH SMAF AFIF, APH SMAF AFIM, APH SMAJ BNCJ, APH SMAJ BNCP, APH SMAJ NJ, APH SMAJ NJBHD, APH SMAJ NJBHDC, APH SMAJ NP, APH SMAJ TNCJ, APH SMAJ TNCP, APH SMAP AFIF, APH SMAP BNCJ, APH SMAP BNCP, APH SMAP NJ, APH SMAP NP, APH SMAP TNCJ, APH SMAP TNCP
BNC · 144 поз.
000 17450, 000 27750, 000 4525, 000 47000, 000 47025, 000 5225, 000 75500, 000 79025, 000 79675, 031 208, 031 208 1051, 031 208 RFX, 031 209, 031 216, 031 216 RFX, 031 217, 031 217 RFX, 031 218, 031 218 75 12G, 031 218 75RFX, 031 218 RFX, 031 219, 031 219 75, 031 219 RFP1, 031 219 RFX, 031 2208, 031 2209, 031 220G RFX, 031 220H, 031 220N, 031 220N 75, 031 220N 75 12G, 031 220N 75DD, 031 220N 75RFX, 031 220N 75RFXB, 031 220N P1, 031 220N P10, 031 220N RFX, 031 220NB DDRFX, 031 3220, 031 4564, 031 4803, 031 4803 1101, 031 4803 75, 031 4803 RFX, 031 4804, 031 4891 1, 031 5982 RFX, 031 6109, 031 70019, 031 70020, 031 70036, 031 8, 031 9, 031 9 75, 031 9 75 12G, 031 9 75RFX, 031 9 RFP1, 031 9 RFX, 082 5558, 082 6532, 112433, 112433T, 112434, 112435, 112436, 112437, 112438, 112439, 112440, 112443, 112444, 112444 12G, 112445, 112445T, 112446, 112446 12G, 112446T, 112447, 112448, 112451, 112451T, 112452, 112453, 112454, 112455, 112456, 112459, 112461, 112462, 112532, 112532 11 2, 112532 11 3, 112532 11 350, 112532 12, 112532 12 1, 112532 13, 112532 13 1, 112532 13 50, 112532 14, 112532 14 1, 112532 15, 112532 50, 112567, 112655, 112667, 112668, 112712, 112712 10, 112769, 112771, 112992, 192104, 242100, 242101, 242121, 242122, 242122RP, 242148, 242149, 242149RP, 242150, 242151, 242154, 242159, 242160, 242161, 242162, 242162 10, 242229 75, 242230 75, 242231 75, 242232, 242238 75, AC-BNC-JJ-75, APH BNCJ TNCJ, APH BNCJ TNCP, APH BNCP TNCJ, APH BNCP TNCP, APH NJ BNCJ, APH NJ BNCP, APH NP BNCJ, APH NP BNCP
TNC · 59 поз.
000 78800, 000 79100, 000 79125, 000 79125 1000, 000 79125 RFX, 000 79700, 000 79825, 031 4791, 031 5891 RFX, 031 6101, 031 6101 1, 031 6112, 031 6137, 031 6198, 031 6200, 031 6203, 031 6208, 081 162, 122340, 122342, 122346, 122347, 122348, 122348RP, 122350, 122350RP, 122352, 122352RP RP, 122353, 122355, 122356, 122485RP RP, 122491, 122491 10, 122498, 122498 75, 122498RP, 122498RP 10, 192105, 242130, 242130RP, 242130RT, 242131, 242131RP, 242131S, 242132, 242132RP, 242133, 242133RP, 242133RT, 242192, 242192RP, 242222, 242251, 242259, APH NJ TNCJ, APH NJ TNCP, APH NP TNCJ, APH NP TNCP
N · 3 поз.
000 16050, 000 16075, 082 101 RFX
7-16 DIN · 34 поз.
242135, 242136, 242137, 242138, 242266, 242276, 242277, 242278, 242279, 272134, 272135, 272150, 272174, 272183, 272292, 272300, 272301, 716 225, 716 58, 716 59, 716 60, 716 61, 716 62, 716 63, AD 716J225P 1, AD 716J4310J 1, AD 716J4310P 1, AD 716P225J 1, AD 716P4310J 1, AD 716P4310P 1, APH 716F NF, APH 716F NM, APH 716M NF, APH 716M NM
QMA · 8 поз.
242260, 242261, 242262, 242263, 930 100A 51S, 930 101A 51S, 930 130A 51S, 930 131A 51S
UHF · 30 поз.
000 14000, 000 2900, 000 34125, 000 4400, 031 28, 031 28 RFX, 082 99, 083 1AP, 083 1F, 083 1J, 083 1J RFX, 083 877, 182109, 182134, 182319, 182319 10, 192110, 242108, 242109, 242110, 242111, 242134, 242139, 242155, 242164, 242165, 242241, APH BNCP UHFJ, APH NP UHFJ, APH SMAP UHFJ
Mini-UHF · 10 поз.
081 161, 192108, 242116, 242117, 242118, 242119, 242153, 242197, 242242, APH SMAP MUHFJ
HD-BNC · 25 поз.
031 70540 12G, 031 70541 12G, 034 1023, 034 1109 12G, 034 1110 12G, 034 1111 12G, 034 1112 12G, 034 1113 12G, APH BNCJ HDBNCJ, APH BNCJ HDBNCP, APH BNCP HDBNCJ, APH BNCP HDBNCP, APH HD ISO 1023, APH HD ISO BNC, APH HD ISO HD, APH HDBNCJ J, APH HDBNCJ SMAJ, APH HDBNCP J, APH HDBNCP P, APH HDBNCP SMAJ, APH HDBNCP SMAP, APH NJ HDBNCJ, APH NJ HDBNCP, APH NP HDBNCJ, APH NP HDBNCP
SMB/SMC/SMS · 40 поз.
142244, 142245, 142246, 142248, 142249, 142249 75, 142250, 142299, 142300, 142310, 152145, 242144, 242144RP, 242145, 242145RP, 242146, 242147, 242174, 242175, 242176, 242177, 242182, 242183, 242184, 242185, 242186, 242187, 242198, 242202, 242215, 242223, 242224, 242228, 901 9033, 901 9034, 901 9038, APH SMAJ SMBJ, APH SMAJ SMBP, APH SMAP SMBJ, APH SMAP SMBP
SSMB · 2 поз.
242200, 242200 10
MCX · 34 поз.
122427, 242126, 242127, 242128, 242129, 242171, 242172, 242172 10, 242173, 242188 10, 242190, 242190 2, 242190 3, 242191, 242191 10, 242191 10SS, 242203, 242204, 242205, 242206, 242208, 242209, 242210, 242211, 242234, 252168, 252169, 252171, 920 145A 51S, 920 146A 51S, APH SMAJ MCXJ, APH SMAJ MCXP, APH SMAP MCXJ, APH SMAP MCXP
MMCX · 24 поз.
242140, 242141, 242141RP, 242142, 242143, 242143 10, 242143RP, 242166, 242167, 242168, 242169, 242170, 242193, 242225, 242237, 262129, 262130, 262136, 908 31100, 908 32101, APH SMAJ MMCXJ, APH SMAJ MMCXP, APH SMAP MMCXJ, APH SMAP MMCXP
SMP · 33 поз.
AD NJ PSMPJ 1, AD NJSMPP 1, AD SMAJ PSMPJ 1, AD SMAJ PSMPP 2, AD SMAJSMPP 1, AD SMAP PSMPJ 1, AD SMAP PSMPP 1, AD SMAPSMPJ 1, PSMP FSBA 1000, PSMP FSBA 1042, PSMP FSBA 1175, PSMP FSBA 1755, PSMP FSBA 1970, PSMP FSBA 2380, PSMP FSBA 2580, SMP FS2A 145, SMP FS2A 224, SMP FS2A 645, SMP FS2A 696, SMP FS2A 990, SMP FSBA 090, SMP FSBA 093, SMP FSBA 1316, SMP FSBA 145, SMP FSBA 1716, SMP FSBA 224, SMP FSBA 254, SMP FSBA 594, SMP FSBA 645, SMP FSBA 696, SMP FSBA 739, SMP FSBA 990, SMP MSPR FL 1
SMPM · 6 поз.
925 106A 51S, 925 141A 51S, 925 142A 51S, 925 165A 51S, 925 166A 51S, 925 167A 51S
1.0/2.3 · 3 поз.
102 100 01, 242217, 242218
TWINAX · 9 поз.
000 17450, 000 7925 RFX, 082 102, 082 5588, 082 5588 RFP1, 082 5588 RFX, 162104, 162105, 162106
F 75 Ом · 4 поз.
222121, 531 40008, 531 40033, 531 40120
FAKRA · 1 поз.
APH FKJ SMAJ
Прочие исполнения · 102 поз.
000 11050, 000 12650, 000 53225, 000 78825, 000 91100, 031 41050 4, 031 8356 2, 082 100, 082 100 RFX, 082 101, 082 102, 082 201, 082 213, 082 213 1001, 082 508, 082 6296, 082 6348, 082 64, 082 64 RFX, 082 65, 082 66, 082 66 RFX, 082 91, 082 98, 082 99, 131 7018, 131 7020, 131 7022, 131 7023, 131 91046, 172122, 172123, 172123 10, 172124, 172124 10S, 172125, 172126, 172127, 172127S, 172193, 172193RP RP, 172212RP, 172213RP, 172233, 172261, 172276, 172278, 172278 10, 172336, 172365, 172369, 172370, 172371, 172372, 192103, 192109, 222122 10, 222156, 222157, 222205, 222206, 222F 90, 222G F81F, 242120, 242120 75, 242152, 242152 75, 242156, 242157, 242216, 242280, 242281, 242282, 242283, 332109, 531 40009, 531 40010, 531 40072, 531 40119, 531 40147, 531 40148, 920 127A 71S, 920 136A 71S, 920 141P 71S, 920 144A 51S, 920 169A 51S, 920 505A 51S, 920 506A 51S, 920 509A 51S, AD 4310J225P 1, AD 4310J4310J 1, AD 4310J4310J 2, AD 4310JNJ 1, AD 4310JNP 1, AD 4310P4310J 1, AD 4310P4310J 2, AD 4310P4310P 1, AD 4310PNJ 1, AD 4310PNP 1, AD NJ225P 1, APH NJ FJ, APH NJ FP
Условия поставки
Позиции поставляются под заказ через официальные каналы Amphenol RF. По каждому артикулу подтверждаем наличие, актуальную цену и срок до отгрузки. Работаем с юридическими лицами по договору поставки, отгружаем по России и в страны ЕАЭС, предоставляем полный пакет документов.
Что прислать в запросе. Артикул или требуемые параметры: тип разъёма, пол, марка кабеля, способ заделки. Если точный артикул неизвестен — опишите задачу, подберём позицию из линейки или аналог из ассортимента других производителей.
Чек-лист перед заказом
Пол обоих концов сверен с ответными частями физически.
Верхняя частота проверена по младшему из двух интерфейсов.
Волновое сопротивление адаптера соответствует тракту.
Число адаптеров в измерительной цепи минимизировано.
Для часто перекоммутируемых портов предусмотрен адаптер-жертва.
Для угловых исполнений проверена верхняя рабочая частота.
Частые вопросы
Можно ли соединить 50-омный и 75-омный разъём напрямую?
Механически часто можно, электрически — нельзя: получите рассогласование и ошибку измерений. У некоторых пар это ещё и повреждает контакт, поскольку центральный штырь 75-омного разъёма тоньше и разгибает гнездо 50-омного. Для перехода нужен специальный адаптер.
Насколько адаптер ухудшает тракт?
Качественный адаптер в своей полосе вносит доли децибела затухания при КСВН порядка 1,1–1,25. Проблема возникает от накопления: три-четыре перехода подряд заметно портят картину на высоких частотах.
Что означают первые цифры артикула?
Товарную группу и тип разъёма. Серия 031 — это BNC и TNC, 132 и 901 — SMA, 172 — N-тип, 242 и 222 — адаптеры, 252 — MCX, 716 — 7-16 DIN. По первым трём цифрам можно понять семейство, даже не расшифровывая остальной код.
Что значит суффикс -75 в артикуле?
Исполнение на 75 Ом вместо стандартных 50. Такие версии применяются в видео- и телевизионных трактах. Артикулы с суффиксом и без него — разные изделия, и подменять одно другим нельзя, несмотря на внешнее сходство.
Можно ли заказать артикул, которого нет в перечне?
Да. В программе поставок собраны позиции, наиболее востребованные на российском рынке; каталог производителя шире. Пришлите артикул — проверим доступность и назовём условия.
Какой срок поставки?
Позиции привозятся под заказ; ориентировочный срок сообщаем при подтверждении наличия у производителя. Для расчёта отправьте артикул и количество на sales@bbrc.ru или позвоните +7 (495) 109-02-08.
Запросить цену и срок
Назовите артикул или параметры — подтвердим наличие и назовём условия поставки.
Оснащение производства
Промышленный контроль
Лаборатория и Тестирование
Связь и Телекоммуникации
Безопасность и Спецтехника
Энергетика и Электротехника
Корзина
Узнать о доставке

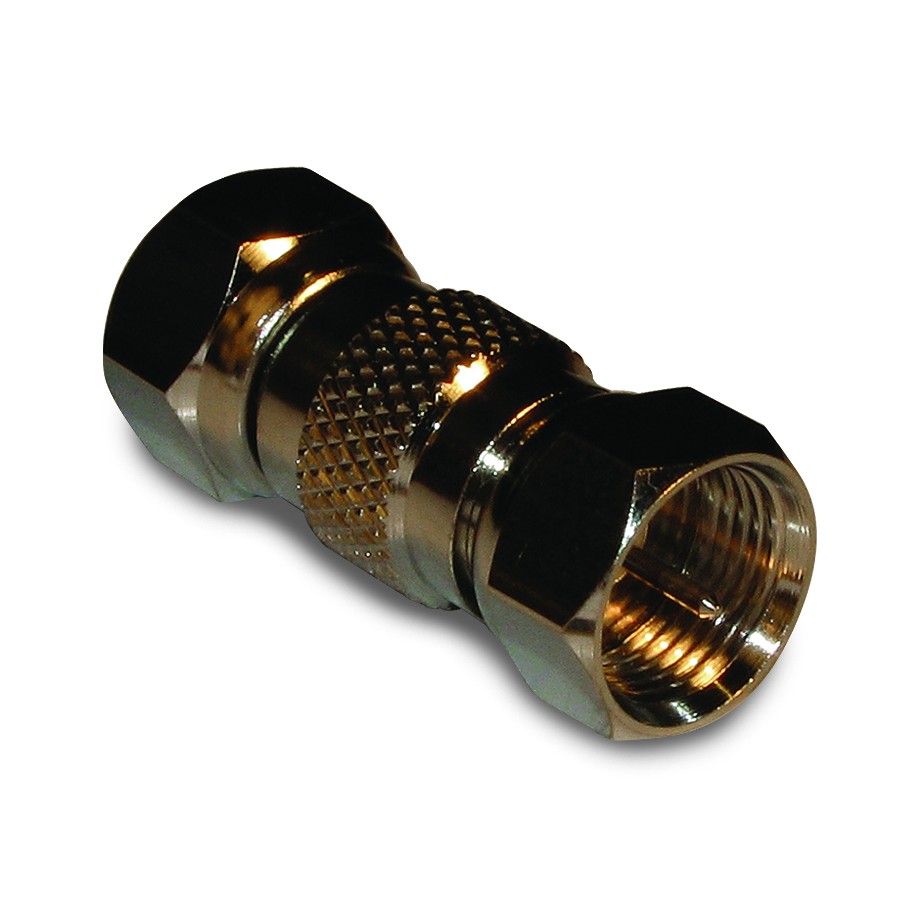

Спецификация Amphenol 222156 - адаптер F (male) - F (male)
