Andrew/CommScope HR150 — Дегидратор Andrew HR150 (CommScope) — рэковый осушитель воздуха 150 л/ч с нагревной регенерацией
ANDREW/COMMSCOPE · Серия HR150
Дегидратор Andrew HR150 (CommScope) — рэковый осушитель воздуха 150 л/ч с нагревной регенерацией
Промышленный дегидратор для пневматизации фидерных линий и волноводных систем антенно-мачтовых сооружений. Производительность 150 л/час, точка росы −45°C, питание DC −48/−60 В, автоматическая регенерация осушителя нагревом — без обслуживания. Корпус 2U для стандартной стойки 19'' или ETSI.
HR150 — стационарный дегидратор Andrew/CommScope для подачи сухого воздуха в антенно-фидерные тракты, волноводы и герметизированные коаксиальные линии связи на базовых станциях, РРЛ-объектах, радиоцентрах и в системах вещания. Производительность 150 л/ч (5,3 scfh) при точке росы −45°C обеспечивает надёжную пневматизацию средних и крупных АФУ. Применена технология нагревной регенерации осушающего материала (Heat Regenerative): встроенные ТЭНы циклически прогревают канистры с десикантом, восстанавливая его впитывающую способность — установка работает без замены сменных картриджей. Питание от станционного DC-источника −48/−60 В, потребление менее 45 Вт.
HR150 спроектирован для круглосуточной работы 24/7 на узлах связи. Два резервированных компрессора, четыре независимых пневмовыхода, встроенная сигнализация — высокого/низкого давления и (опционально) высокой влажности. Никаких сменных картриджей и регламентного обслуживания осушителя.
Ключевые преимущества
Нагревная регенерация осушителяЦикл «2 ч нагрев / 5 ч работа» автоматически восстанавливает десикант — расходных картриджей нет.
Резервированные компрессорыДва мембранных компрессора с переменной скоростью — выше ресурс, без пневмореле и редукторов.
Корпус 2U для 19'' и ETSIБазово монтаж в стандартную стойку 19''. Опциональный кит HR150-KIT-ETSI — под стойки ETSI N3.

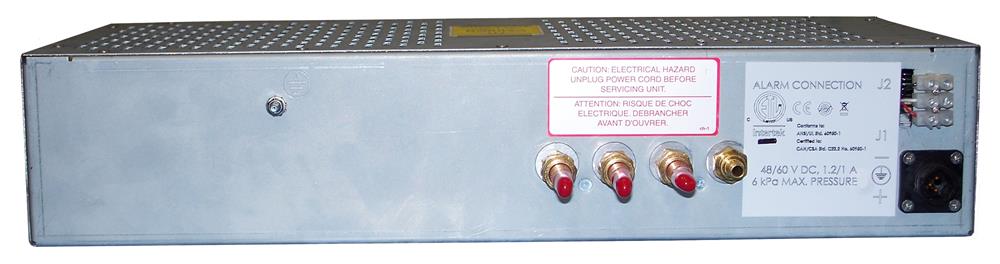

4 независимых пневмовыходаКомпрессионные фитинги 3/8'' (9,5 мм) — одновременная пневматизация до четырёх фидерных линий.
Питание DC −48/−60 ВПрямое подключение к станционной DC-шине БС/АТС без дополнительных преобразователей. Опционально AC-кит.

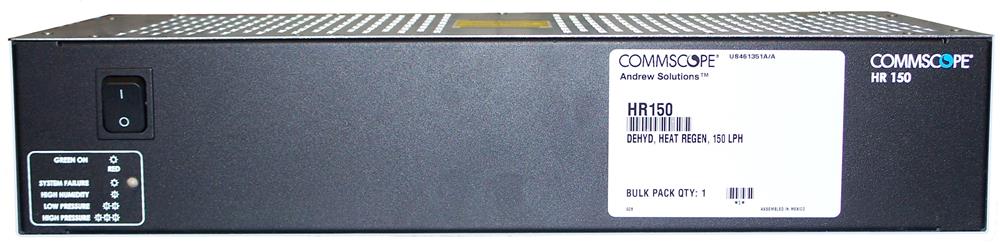

Сигнализация и LED-индикацияСухие контакты на тревоги: System Failure, Low/High Pressure, High Humidity (опция). LED-коды на передней панели.
Не требует обслуживанияЗакрытая пневмосхема без сменных фильтров, нет конденсатоотводчиков. MTBF — годы работы без вмешательства.
CE, ETSI EN 60950-1, ISO 9001Соответствие нормам безопасности и ЭМС для оборудования связи. Производство аттестовано CommScope.
Что означают стандарты защиты
IP20
Степень защиты корпуса — установка в чистом помещении (аппаратная, телеком-шкаф, башня под крышей).
Heat Regenerative
Регенерация осушителя нагревом — без замены десиканта, в отличие от классических Pressure Swing Adsorption.
Dew Point −45°C
Точка росы выходного воздуха — гарантия сухости в фидерной линии круглый год.
DC −48 В
Стандартное напряжение телекоммуникационного оборудования — прямое подключение к станционной шине.
Технические характеристики
Производительность и параметры воздуха
Максимальная производительность
150 л/ч (5,3 scfh)
Точка росы выходного воздуха
−45°C (−50°F), номинально
Номинальное выходное давление
3 кПа (0,44 psig)
Давление предохранительного клапана
7 кПа (1,0 psig)
Регенерация десиканта
Автоматическая, нагревом
Цикл регенерации
2 ч нагрев / 5 ч работа
Сигнализация и контроль
Сигнализация низкого давления
1,5 кПа (0,22 psig)
Сигнализация высокого давления
4,5 кПа (0,65 psig)
Сигнализация высокой влажности (опц.)
10 % RH
Индикация
LED: питание, коды тревог
Тревожный выход
Сухие контакты, разъём J2
Электропитание
Стандартное питание
DC −48 / −60 В
Потребляемая мощность
менее 45 Вт
Защита от переполюсовки
Есть (но без работы при обратной полярности)
Заземление
Через разъём питания + внешняя шпилька
Опциональный AC-кит
HR150-KIT-ACDC: AC → 48 В DC
Корпус и условия эксплуатации
Конструктив
2U для стандартной стойки 19''
Габариты (Ш×В×Г)
428 × 87 × 234 мм
Вес
4,8 кг
Степень защиты
IP20
Уровень шума
50 дБА
Диапазон рабочих температур
−5 до +50°C
Температура хранения
−40 до +70°C
Пневмоинтерфейс
Количество выходов
4 независимых
Тип фитинга
Компрессионный 3/8'' (9,5 мм)
В комплекте — трубка
30,5 м (100 ft) полиэтилен 3/8''
Заглушки неиспользуемых портов
Включены
Сертификация и стандарты
Безопасность
ETSI EN 60950-1, ANSI/UL 60950-1, CSA C22.2 No. 60950-1-07
ЭМС
ETSI EN 301 489-1, ANSI CFR 47 Part 15
Маркировка
CE
Качество
ISO 9001
IP-протоколы и кодеки
Heat RegenerativeDC -48/-60 VIP20ETSI EN 60950-1ANSI/UL 60950-1CEFCC Part 15ISO 9001RoHS
Сравнение с похожими моделями
HR150 — один из активных дегидраторов CommScope/Andrew наряду с серией DryLine MT500D. Производительность HR150 немного выше, а главное — это DC-устройство для прямого включения в станционную шину −48 В. MT500D — AC-устройство (115/230 В) с мембранным осушителем для систем средней ёмкости.
Под какую задачу что выбрать
• HR150 — для базовых станций сотовой связи, РРЛ-узлов, объектов вещания. Стандартное питание DC −48 В, монтаж в телеком-стойку, нулевое обслуживание. • MT500D — для систем средней ёмкости с AC-питанием 115/230 В. Подаёт воздух с более высоким давлением (до 34,5 кПа), но требует регламентного обслуживания каждые 6000 часов наработки компрессора. • SD-003UV — для малых систем (до 28 л) и единичных антенн. Статический патрон, без питания, без обслуживания между заменами. Меняется раз в год, когда индикатор меняет цвет.
Области применения
Базовые станции мобильной связи
Пневматизация фидерных линий GSM/UMTS/LTE/5G от MHU до антенн.
РРЛ-узлы и магистральные радиорелейные линии
Сухой воздух в волноводах и эллиптических фидерах для устойчивости радиолинка.
Радио- и телевещание
ТВ-вышки, FM/УКВ-передатчики, среднее- и коротковолновое вещание.
Спутниковые наземные станции
Земные станции связи — поддержание давления в фидерах антенн VSAT, TVRO, телепортов.
Военная связь и авиадиспетчеризация
Радары, РЛС, наземные средства навигации — пневматизация волноводов.
Объекты профессиональной радиосвязи
PMR/TETRA-системы, диспетчерские радиосети, объекты транспортной радиосвязи.
Монтаж и настройка

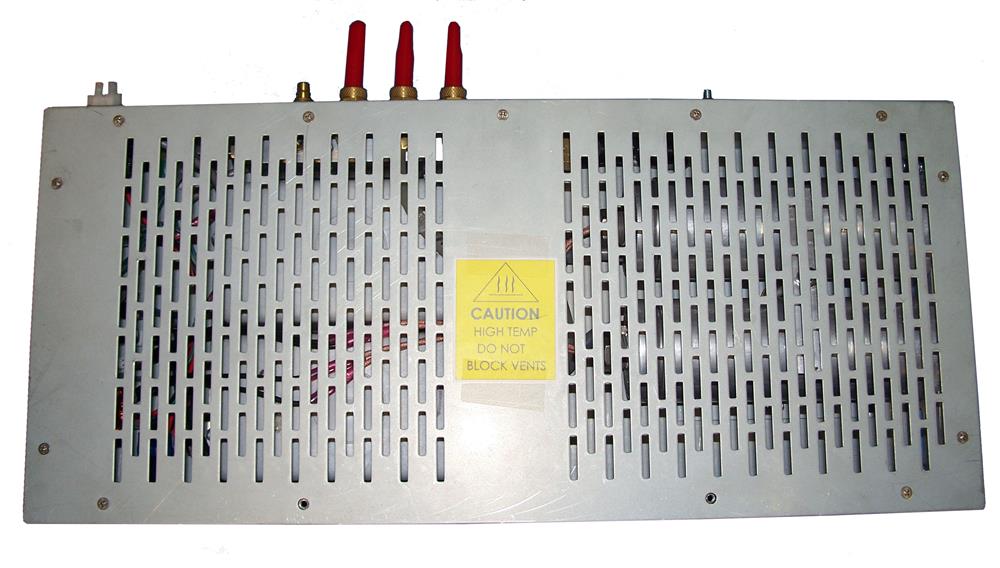

1Установите HR150 в верхнюю позицию 19''-стойки (2U). КРИТИЧНО: над дегидратором не должно быть оборудования — тепло отводится через верхнюю и боковые перфорированные панели корпуса.
2Закрепите штатные кронштейны двумя комплектами винтов M4×10 (по 3 на каждый кронштейн) — спереди для рэка или сзади для настенного монтажа.
3Подключите кабель питания к разъёму J1: красный — «+», чёрный — «−», белый — заземление. Перепутать полярность нельзя: HR150 защищён реверс-блокировкой, но не запустится. Дополнительно подключите PE-проводник к внешней заземляющей шпильке.
4Заведите сигнальные провода в разъём J2 (Alarm Connection): сухие контакты NO/COM/NC для удалённого мониторинга на NMS/SCADA.
5Снимите заглушку с одного из 4 пневмовыходов, подключите трубку 3/8'' (9,5 мм) из комплекта (30,5 м) к фидеру антенны. Неиспользуемые порты обязательно оставить с заглушками — иначе сработает Low Pressure.
6Включите питание тумблером на лицевой панели. Зелёный LED — норма; для продувки фидерной линии откройте дальний конец и дайте установке прокачать ~3×V/150 часов воздуха (где V — объём фидера в литрах).
Опции по запросу
Стоимость и сроки изготовления опций — по запросу у менеджера.
HR150-KIT-ETSIКомплект адаптеров для монтажа в стойку ETSI N3 (для европейских телеком-объектов).
HR150-KIT-ACDCВнешний конвертер AC → DC 48 В — для объектов без станционной DC-шины.
Опциональный датчик влажностиСигнализация повышенной влажности выходного воздуха (более 10 % RH). Полезно для критичных РЧ-трактов.
Поставка с предварительной настройкойАппарат проверяется на стенде, тестируется цикл регенерации, выходные параметры заносятся в паспорт изделия.
Комплект поставки
Позиция
PoE
DC 12В
Дегидратор HR150
✓
✓
Кронштейны для монтажа в стойку 19'' (2 шт.)
✓
✓
Винты M4×10 PPH SST (6 шт.) + шайбы M4 (6 шт.)
✓
✓
Кабель питания DC, преднастроенный к J1
✓
✓
Трубка пневматическая 9,5 мм (3/8''), 30,5 м (100 ft)
✓
✓
Заглушки на неиспользуемые пневмопорты (3 шт.)
✓
✓
Паспорт, руководство пользователя*
✓
✓
Кит для ETSI-стойки HR150-KIT-ETSI
опция
опция
Кит AC → 48 В DC: HR150-KIT-ACDC
опция
опция
* Документация на английском языке. Перевод и адаптация под российские требования — по запросу.
Сертификация
CEFCCRoHSISO9001
Частые вопросы
Чем нагревная регенерация лучше PSA (Pressure Swing Adsorption)?PSA-дегидраторы регенерируют десикант сбросом давления — это эффективно, но создаёт пневмошум и периодические броски. Heat Regenerative прогревает канистры нагревателями: цикл медленнее и тише, но при этом проще пневмосхема (нет высокоскоростных клапанов), выше надёжность и ресурс. Для постоянно работающих узлов связи это критично.
Можно ли использовать HR150 для антенно-фидерных трактов 5G mmWave?Да. Для миллиметровых диапазонов (24–40 ГГц и выше) пневматизация даже важнее, чем для классических частот: влага в волноводе на этих частотах даёт серьёзное затухание и нестабильность. HR150 обеспечивает точку росы −45°C — этого достаточно для большинства mmWave-линков.
Что делать, если несколько LED-индикаторов мигают одновременно?Множественные тревоги мигают по очереди с интервалом ~2 секунды. Расшифровка: Solid Amber = System Failure (требуется замена контроллера), 1 мигание = High Humidity, 2 мигания = Low Pressure, 3 мигания = High Pressure. Первые 24 часа после длительного хранения возможен ложный High Humidity — это нормально и проходит само.
Сколько фидерных линий можно подключить к одному HR150?До четырёх независимых линий через 4 пневмовыхода 3/8'' на задней панели. Если общая утечка системы превышает производительность (150 л/ч) — потребуется второй HR150 или переход на MT500D. На практике типичная БС с 4 фидерами обычно укладывается в одну установку.
Как рассчитать время продувки фидерной линии?Формула: T (часов) = 3 × V / 150, где V — объём фидера и антенны в литрах. Минимум 3 воздухообмена; для высоковлажных регионов или объектов после долгого хранения — до 12 воздухообменов. Например, для фидера объёмом 50 л понадобится 1 час продувки в минимальном режиме.
Можно ли подключить HR150 к AC-питанию 220 В?Только через опциональный кит HR150-KIT-ACDC — это внешний преобразователь AC 115/230 В → DC 48 В. Прямое подключение к AC-сети невозможно: HR150 спроектирован для станционной DC-шины. Если AC-питание основное — рассмотрите MT500D, который изначально работает от 115/230 VAC.
Совместим ли HR150 с системами удалённого мониторинга?Да. Сигнальные сухие контакты на разъёме J2 (NO/COM/NC) подключаются к любому промышленному мониторингу: РСУ объекта, SNMP-шлюзу, контроллеру АСУ. Уведомления о падении давления или росте влажности приходят на диспетчерский пульт без задержек.
Где можно купить дегидратор Andrew HR150 в России?ББРК — официальный поставщик оборудования CommScope/Andrew в России. Поставка из наличия или под заказ, гарантия производителя, техподдержка инженеров. Запросите цену и сроки через форму выше или по телефону 8-800.
Тип давления включения / выключенияНепрерывный (по умолчанию 3,0 кПа | 0,4 фунта / кв. дюйм)
Тип дегидратораАвтоматически регенерирующий осушитель
Номинальный расход150 SLPH | 5,30 SCFH
Тип крепленияСтойка
Количество портов4
Тип портов3/8 в полиэтиленовой трубке
Тип стойкиEIA 19 дюймов | ETSI N3 (опция)
Количество стоек2
Тип регулируемого выходного давленияПредустановленное, постоянное
Тип напряженияПостоянный ток
Сигнализация:-
Сигнализация высокого давленияЗаводская настройка (по умолчанию 4,5 кПа | 0,7 фунтов / кв. дюйм)
Сигнализация низкого давленияЗаводская настройка (по умолчанию 1,5 кПа | 0,22 фунтов / кв. дюйм)
Размеры:-
Вес нетто4,8 кг
Глубина190,5 мм
Высота91,8 мм
Ширина439,4 мм
Вес брутто, в упаковке9,6 кг
Электрические характеристики:-
Напряжение48–60 В ±10% постоянного тока
Максимальная потребляемая мощность45 Вт
Шнур питанияШнур питания постоянного тока
Параметры окружающей среды:-
Рабочая температура-5….+50 °С
Поставляем Дегидратор Andrew HR150 (Commscope) под заказ с доставкой в любой регион России.
Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.
Инженер поможет подобрать модель или аналог под вашу задачу.
