CommScope DryLine · Серия MT050C (бывш. Andrew)

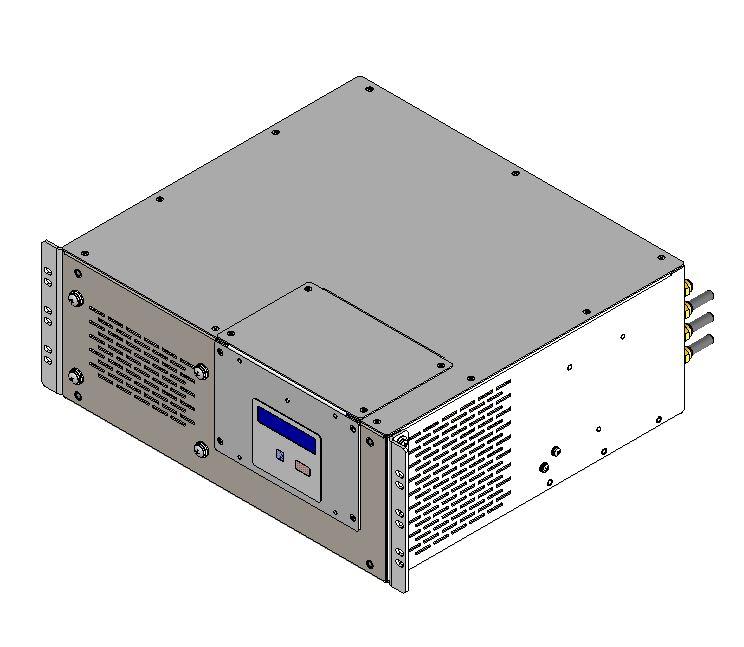

CommScope DryLine MT050C — мембранный дегидратор низкого давления для герметизированных фидерных линий и волноводов
Автоматический мембранный дегидратор Andrew DryLine для подачи сухого воздуха в герметизированные коаксиальные кабели CELLFLEX/HELIFLEX, эллиптические волноводы и антенно-фидерные системы. Точка росы лучше −45°C, поток 3,4 SLPM, защищаемый объём до 1,7 м³. 19" rack-mount 4U или настенная установка, 4 выходных порта 3/8", дискретные и общие аварийные контакты, питание 115/230 VAC.
DryLine® Membrane
Низкое давление 2–6 psig
19" rack 4U / wall
Точка росы −45°C
1,7 м³
Макс. объём системы
О модели
MT050C — автоматический мембранный дегидратор низкого давления линейки CommScope DryLine® (бренд Andrew). Подаёт сухой воздух с точкой росы лучше −45°C внутрь герметизированных коаксиальных кабелей CELLFLEX, HELIFLEX, эллиптических волноводов и антенно-фидерных трактов — для предотвращения попадания влаги, конденсата и связанной с ними коррозии металлических контактов и роста КСВ. Регулируемое выходное давление 2–6 psig (заводская установка 3 psig), номинальный поток 3,4 SLPM, защищаемый объём до 1,7 м³ (60 ft³). Аппарат рассчитан на круглосуточную автоматическую работу: компрессор запускается по сигналу датчика давления, когда давление в линии падает ниже уставки. Четыре независимых выходных порта 3/8" позволяют подключить несколько параллельных фидерных линий без дополнительных коллекторов. Установка в 19"-стойке (4U) или на стену. Питание 115/230 VAC, 50/60 Hz — переключаемое. Дискретные и общая аварийные сухие контакты Form C 2 A/30 Vdc для интеграции в систему мониторинга базовой станции.
Классическое решение операторского класса для подачи сухого воздуха в фидерные тракты БС, РРЛ, ТВ-вещания. Мембранная технология не требует расходных материалов, осушающих гранул или баллонов с азотом — нужно только электричество и доступ к атмосферному воздуху.
Ключевые преимущества
Мембранная технология
Полупроницаемая мембрана разделяет воздух на сухой и влажный без расходников и осушающих гранул — не нужны замены силикагеля и обслуживание.
Точка росы лучше −45°C
Гарантированная сухость воздуха при 95% RH и +40°C на входе. Защита фидера от конденсата даже в самых сложных климатических условиях.
Полная автоматика
Компрессор запускается по падению давления и автоматически останавливается при достижении уставки. Среднее потребление всего 6,6 Вт.
4 независимых выхода 3/8"
Подключение до четырёх параллельных фидерных линий или волноводов без внешнего коллектора и тройников.
Четыре аварийных сигнала
Power-Fail, Low-Pressure (1 psig), High-Humidity (7,5% RH), Excess-Run (10 мин). Дискретные + общий контакт Form C 2A/30Vdc.
Гибкость монтажа
19" стойка EIA (4U), опционально ETSI N3, настенный монтаж, на полу или на столе. Габариты 173×439×419 мм.
Без расходников и азота
В отличие от азотных баллонов — не требует периодической заправки и логистики ОПВ. Низкая стоимость владения за 10+ лет эксплуатации.
Operator-grade качество
Andrew/CommScope — де-факто стандарт для дегидраторов антенно-фидерных систем в операторских сетях по всему миру. ISO 9001:2015, RoHS.
Зачем нужен дегидратор в фидерном тракте
Коаксиальные кабели CELLFLEX/HELIFLEX и эллиптические волноводы имеют герметичную полую конструкцию. При перепадах температуры и атмосферного давления внутри образуется конденсат, который вызывает коррозию внутренних проводников, рост КСВ, увеличение потерь и пассивную интермодуляцию (PIM). Особенно критично для антенн БС, РРЛ-пролётов и систем ТВ-вещания, где даже несколько капель воды внутри волновода ведут к деградации сигнала и аварийному отключению.
Дегидратор подаёт в тракт сухой воздух под небольшим избыточным давлением (2–6 psig). Положительное давление и постоянная циркуляция сухого воздуха предотвращают попадание влаги через любые микронегерметичности соединений. MT050C — решение операторского класса с автоматическим управлением и полной системой аварийных сигналов.
Технические характеристики
| Параметры воздуха |
|---|
| Тип дегидратора | Автоматический мембранный |
| Точка росы | Лучше −45°C при 95% RH, +40°C |
| Поток воздуха, ном. | 3,4 SLPM |
| Выходное давление, мин. | 14 кПа / 2,03 psig |
| Выходное давление, макс. | 41,4 кПа / 6,01 psig |
| Заводская уставка | 3,0 psig (регулируется 2–6) |
| Объём системы | До 1,699 м³ (60 ft³) |
| Электропитание |
|---|
| Напряжение | 115/230 VAC ±10%, переключаемое |
| Частота | 50/60 Hz |
| Тип сети | Однофазная AC |
| Потребление при работе | 220 Вт (макс.) |
| Потребление среднее | 6,6 Вт |
| Потребление мин. | 0,2 Вт (режим ожидания) |
| Автомат защиты | 15 A, отдельная цепь |
| Порты и подключение |
|---|
| Количество выходов | 4 |
| Тип портов | 3/8" PE tube (полиэтиленовая трубка) |
| В комплекте | 3/8" PE-трубка, фитинги, игольчатый клапан, лента ФУМ |
| Шнур питания | Европейский / американский (на выбор) |
| Габариты и вес |
|---|
| Высота | 172,7 мм (4U) |
| Ширина | 439,4 мм (под 19") |
| Глубина | 419,1 мм |
| Тип стойки | EIA 19" (ETSI N3 опционально) |
| Способ установки | Стойка / стена / стол / пол |
| Вес нетто | 20 кг |
| Вес брутто | 23 кг |
Аварийные сигналы и мониторинг
Четыре независимых аварийных сигнала и общий (summary) выход для интеграции в систему мониторинга базовой станции. Все контакты — Form C dry contacts, 2 A при 30 Vdc. Можно подключать к контроллерам типа Andrew SMC, Site Manager Site Director, RMS или к произвольной системе телесигнализации с дискретными входами.
Power-Fail Alarm
Срабатывает при пропадании питания на входе дегидратора.
Low-Pressure Alarm
Срабатывает при падении выходного давления ниже 1 psig (68 мбар / 7 кПа) — индикатор негерметичности фидера.
High-Humidity Alarm
Срабатывает при повышении влажности выходного воздуха выше 7,5% RH (заводская уставка).
Excess-Run Alarm
Срабатывает, если компрессор работает непрерывно более 10 минут — явный признак сильной утечки в системе.
Условия эксплуатации
| Окружающая среда |
|---|
| Рабочая температура | −10 до +50°C |
| Размещение | Внутри помещений |
| Категория установки | Контейнер БС, аппаратный зал, шкаф 19" |
| Аварийные контакты |
|---|
| Тип контактов | Form C dry contacts |
| Коммутируемый ток | 2 A @ 30 Vdc |
| Тип вывода | Дискретные + общий (Summary) |
| Сигналов всего | 4 (Power-Fail, Low-P, Hi-RH, Excess-Run) |
Области применения
Базовые станции сотовой связи
Подача сухого воздуха в фидерные линии CELLFLEX 7/8", 1 1/4", 1 5/8" от шкафа оборудования до антенн на верху мачты.
РРЛ-пролёты и СВЧ-линии
Защита эллиптических волноводов EWP-XX от конденсата в высокочастотных направленных трактах.
Телевизионное и радиовещание
Передающие центры ОТВ, ТВ-башни — защита фидеров HELIFLEX и волноводов от влаги в круглосуточном режиме.
Радиолокация и навигация
РЛС, ВРЛ, посадочные радиомаяки — объекты с высокими требованиями к стабильности тракта.
Морские и портовые объекты
Высокая влажность побережья и соляной туман — ключевые причины коррозии фидеров. Дегидратор обязателен.
DAS / In-building системы
Распределённые антенные системы в тоннелях, метро, на стадионах — герметизация распределительной сети фидеров.
Установка и ввод в эксплуатацию
- 1Установите MT050C в 19" стойку (4U) или закрепите на стену с помощью комплектных кронштейнов. Аппарат можно размещать на полу или на столе. Обеспечьте свободный приток воздуха к вентиляционным отверстиям корпуса. Учитывайте вес 20 кг при выборе кронштейнов.
- 2Установите переключатель напряжения на задней панели в положение 115 или 230 VAC согласно сети объекта. Подайте питание по отдельной цепи через автомат 15 A — не объединяйте с другим оборудованием БС.
- 3Подключите выходные порты дегидратора к фидерным линиям с помощью комплектной полиэтиленовой трубки 3/8". На входе каждого фидера установите комплектный игольчатый клапан — он позволит выровнять давление между линиями и при необходимости отключить отдельный фидер для обслуживания. Все соединения герметизируйте лентой ФУМ.
- 4Подключите цепи аварийных сигналов к контроллеру мониторинга БС (Andrew SMC, RMS или эквивалент). Используйте экранированный сигнальный кабель. Все четыре дискретных контакта и общий summary — Form C 2 A/30 Vdc.
- 5Включите питание. Проверьте по индикации на передней панели, что компрессор запускается и через 5–15 минут (в зависимости от объёма системы) выходит на уставку 3 psig. При необходимости отрегулируйте выходное давление в диапазоне 2–6 psig — зависит от длины и количества фидеров.
- 6Проверьте систему на герметичность: после выхода на уставку компрессор должен останавливаться и не включаться чаще 1–2 раз в сутки. Если компрессор работает непрерывно или часто — есть утечка в фидерной системе. Сработавшая через 10 минут авария Excess-Run подтвердит проблему.
Комплект поставки
| Позиция |
Количество |
| Дегидратор DryLine MT050C | 1 шт. |
| Полиэтиленовая трубка 3/8" | Бухта (по комплекту) |
| Уголок 90° (90° elbow fitting) | Набор |
| Прямой фитинг (male connector) | Набор |
| Игольчатый клапан | Набор (по числу выходов) |
| Лента ФУМ (PTFE) | 1 шт. |
| Шнур питания (EU stripped leads / US) | 1 шт. |
| Инструкция по монтажу | 1 шт. |
Кронштейны для 19" стойки EIA — в комплекте. Уши для стойки ETSI N3 — опция, по запросу.
Опции и связанные продукты
Стоимость и сроки изготовления опций — по запросу у менеджера.
Нужно DC-питание? → HR150
Для объектов с телекоммуникационной DC-шиной −48 В в линейке CommScope есть отдельная модель HR150 — рэковый 2U с нагревной регенерацией, без расходников и обслуживания.
Уши для ETSI N3
Опциональный комплект крепления для телекоммуникационных стоек ETSI шириной N3 (вместо стандартных 19" EIA).
Удлинительные комплекты трубок
Дополнительные бухты 3/8" PE-трубки, фитинги, переходники, клапаны — если штатного комплекта не хватает.
Контроллер мониторинга
Подключается к системам мониторинга БС (RMS, OSS-сегмент) через дискретные входы — для централизованного отслеживания состояния дегидратора.
Сертификация
RoHS
CHINA-RoHS
ISO 9001:2015
Линейка дегидраторов Andrew/CommScope
У CommScope (бывш. Andrew) три семейства дегидраторов для антенно-фидерных систем: статические патроны SD-003 для малых объёмов, мембранные DryLine® (MT050C, MT500D) для средних и крупных систем с AC-питанием, и HR150 с нагревной регенерацией под телекоммуникационную DC-шину −48 В. MT050C занимает нишу между статикой и мощным MT500D — покрывает системы до 1,7 м³. Подробный гид по выбору — в обзорной статье.
| Модель |
Тип |
Объём системы |
Питание |
Применение |
| SD-003UV | Статический | до 28 л | — | Малые VSAT, кровельные радиолинки, одиночные антенны |
| SD-003-KIT3 | Статический + кит | до 28 л | — | То же, но фланец смотрит вниз / неудобно |
| MT050C ◀ вы здесь | DryLine® мембранный | до 1,7 м³ | AC 115/230 В | БС, малые РРЛ, broadcast средней мощности, ESA |
| MT500D | DryLine® мембранный | 283–3400 л | AC 115/230 В | Магистральные РРЛ, ТВ-вышки, крупные ESA, телепорты |
| HR150 | Heat Regenerative | средний / большой | DC −48/−60 В | БС сотовой связи с DC-шкафами, телеком-стойки |
Частые вопросы
Чем мембранный дегидратор лучше адсорбционного с силикагелем?У адсорбционных дегидраторов (например, SD-003) осушающие гранулы (силикагель, молекулярные сита) насыщаются влагой и требуют регулярной замены или регенерации — это плановое ТО на каждом объекте. Мембранный MT050C работает на полупроницаемой мембране и не имеет расходников — нужно только электричество. Стоимость владения за 10+ лет существенно ниже. Подробное сравнение всей линейки CommScope — в обзорной статье.
На какой объём фидерной системы рассчитан?Максимальный защищаемый объём — 1,7 м³ (60 ft³). Это с большим запасом покрывает типовую БС: например, 4 фидера CELLFLEX 7/8" длиной по 60 м дают внутренний объём около 0,1 м³. MT050C хватит на крупный узел с десятками линий или на ТВ-башню с волноводными трактами.
Можно ли использовать с фидерами LCF12, LCF78, LCFS114 серии CELLFLEX?Да, MT050C совместим со всеми герметичными коаксиальными кабелями RFS CELLFLEX (LCF12-50J, LCF78-50JA, LCFS114-50JA и др.), HELIFLEX HCA, эллиптическими волноводами CommScope/Andrew и волноводами других производителей при условии герметичных соединений и совместимых разъёмов с портами для подключения дегидратора.
Какое давление выставлять?Заводская установка — 3 psig (около 21 кПа), подходит для большинства типовых конфигураций. Регулируемый диапазон 2–6 psig. Точная уставка зависит от длины фидеров, типа волновода и рекомендаций производителя кабельной системы — для CELLFLEX обычно 3–4 psig, для крупных HELIFLEX и волноводов — до 5–6 psig.
Что делать, если сработала тревога Excess-Run?Эта тревога значит, что компрессор непрерывно работает дольше 10 минут — в системе есть утечка. Действия: 1) обесточить лишние линии игольчатыми клапанами и поочерёдно выявить утечку; 2) проверить все соединения, газо-блоки, порты подключения на разъёмах фидеров; 3) при необходимости заменить уплотнения или герметизирующие комплекты на разъёмах фидера; 4) обычно негерметичность обнаруживается на свежевыполненных соединениях или после монтажных работ.
Нужно ли отдельное ТО? Какой ресурс?Мембранная технология не требует замены расходников. Рекомендуется ежегодная визуальная проверка: чистота воздушных фильтров на впуске, отсутствие шума при работе компрессора, корректная работа аварийных контактов. Типичный срок службы аппарата при штатной эксплуатации — 10+ лет.
Можно ли запитать от резервной АКБ-сети 48 В?Напрямую — нет, MT050C рассчитан на 115/230 VAC. Для объектов с DC-шиной −48/−60 В в линейке CommScope есть отдельная модель HR150 — рэковый дегидратор 2U с нагревной регенерацией, разработанный именно под телекоммуникационную DC-шину. Альтернатива — использовать инвертор DC→AC перед MT050C, но это менее надёжно для критически важных объектов.
Читайте также
Гарантии и сервис
Гарантия
12 месяцев
Гарантия производителя CommScope при соблюдении условий монтажа и эксплуатации.
Срок службы
10+ лет
При штатной эксплуатации в климатических условиях аппаратных помещений.
Техподдержка
Русскоязычная служба
Консультация по подбору, монтажу и интеграции в систему мониторинга.
Без расходников
Мембранная технология
Не требует замены силикагеля, картриджей или баллонов с азотом.
