Andrew/CommScope MT500D — Дегидратор Andrew MT500D DryLine (CommScope) — мембранный осушитель для систем средней ёмкости
ANDREW/COMMSCOPE · Серия MT500D

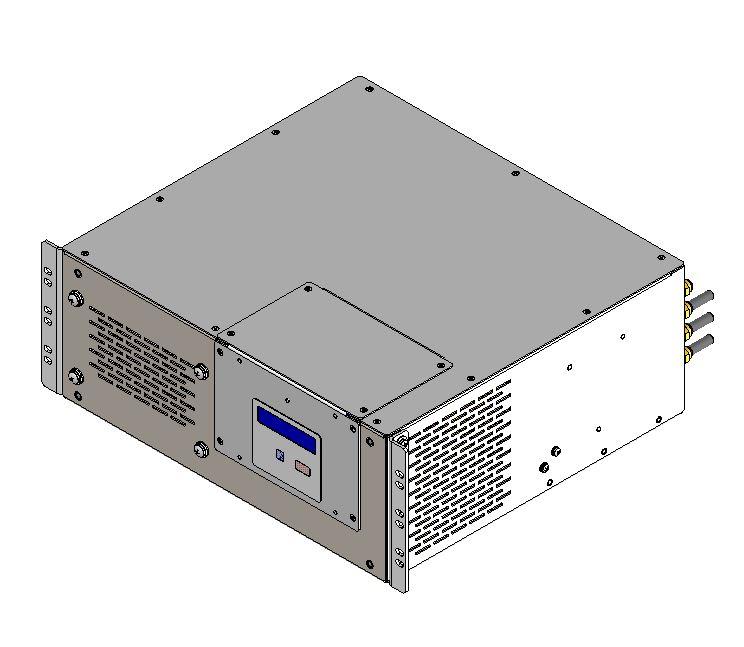

Дегидратор Andrew MT500D DryLine (CommScope) — мембранный осушитель для систем средней ёмкости
Активный мембранный дегидратор серии DryLine для пневматизации антенн и фидерных линий объёмом 283–3400 л (10–120 ft³). Производительность 0,5 SCFM (14 л/мин), точка росы −45°C, рабочее давление 2–5 psig. Питание AC 115/230 В с автоматическим выбором. Дисплей, сигнализация, низкий уровень обслуживания.
MT500D — активный дегидратор серии DryLine® от Andrew/CommScope для антенно-фидерных систем средней ёмкости от 283 до 3400 литров (10–120 кубических футов). В основе — мембранный осушающий модуль: воздух от компрессора проходит через пучок селективных полимерных мембран, которые задерживают молекулы влаги и пропускают сухой воздух дальше в систему. Это решение принципиально отличается от нагревной регенерации (HR150) и адсорбционных PSA-схем: нет сменных канистр, нет нагревателей, нет высокоскоростных клапанов — только компрессор, мембранный модуль и контроллер. Аппарат поддерживает давление в линии 2–5 psig (13,8–34,5 кПа), производительность 0,5 SCFM (14 л/мин), точка росы −45°C.
MT500D рассчитан на циклическую работу: на закрытый объём фидеров аппарат подаёт воздух до 5 psig, выключается, ждёт падения давления до 2 psig, снова включается. Среднее время цикла зависит от герметичности системы — на новой инсталляции 2–4 минуты, на установившемся режиме могут проходить часы между включениями. Это снижает износ компрессора и продлевает ресурс.
Ключевые преимущества
Мембранный осушитель — без расходниковСелективная полимерная мембрана задерживает влагу. Нет сменных канистр десиканта, нет циклов регенерации с прогревом.
Дисплей с журналом событийТекстовый дисплей с навигацией кнопками — давление, наработка компрессора, журнал тревог (последние события сверху).
Универсальный монтаж — стойка или стенаБазовая конфигурация Rack-Mount для 19''. Переставляется в Wall-Mount перестановкой панелей и кронштейнов.
Сигнализация 4 типов + SummaryLow Pressure, High Humidity (опция), Excess Run, Power Fail. Сухие контакты NO/COM/NC по каждой тревоге + общий Summary.
Питание AC 115/230 ВПереключатель напряжения на задней панели. Поставляется с двумя шнурами питания: для США и для международного использования.
Контроль наработкиВстроенный счётчик часов наработки компрессора — для планирования капремонта каждые 6000 часов.
Объём системы 283–3400 лПерекрывает большинство задач между статическими патронами и большими промышленными дегидраторами.
Совместим с DC через инверторОпциональные комплекты AE01K-D0773-124 (24 В DC) и AE01K-D0773-148 (48 В DC) преобразуют DC в AC 115 В.
Что означают стандарты защиты
DryLine®
Семейство активных дегидраторов Andrew/CommScope для средних и крупных АФУ-систем.
Мембранный осушитель
Полимерные селективные мембраны задерживают H₂O — без десиканта и нагревателей.
Dew Point −45°C
Точка росы выходного воздуха гарантирует сухость в фидере при любых сезонах.
Summary Alarm
Общая шина тревог: одна пара контактов закорачивается при любом из событий — упрощает интеграцию с NMS.
Технические характеристики
Параметры воздуха и давления
Точка росы
−45°C (−50°F) или лучше
Производительность
0,5 SCFM (14 л/мин)
Давление запуска (Start)
13,8 кПа (2,0 psig)
Давление остановки (Stop)
34,5 кПа (5,0 psig)
Объём обслуживаемой системы
283–3400 л (10–120 ft³)
Тип осушителя
Мембранный (полимерные селективные мембраны)
Электропитание
Напряжение AC
115 В ±10 %, 60 Гц / 230 В ±10 %, 50/60 Гц
Выбор напряжения
Переключатель на задней панели
Рекомендуемая защита
Автомат не менее 15 А на каждый дегидратор
Питание DC (опционально)
24 В DC (AE01K-D0773-124) или 48 В DC (AE01K-D0773-148)
Заземление
Внешняя шпилька на задней панели (PE-проводник)
Сигнализация
Low Pressure
Срабатывает при давлении ниже 6,9 кПа (1,0 psig)
Excess Run
Программируется 1, 10, 30, 120 или 240 минут (по умолчанию 10)
High Humidity (опция)
Срабатывает при RH > 7,5 %. Кит MT/HR-KIT-HUMIDITY
Power Fail
Срабатывает при пропадании питания
Summary Alarm
Общий контакт по любой тревоге (кроме Power Fail)
Тип контактов
Сухие, NO/COM/NC, замыкание на тревогу
Корпус и габариты
Конфигурация Rack-Mount (В×Ш×Г)
18 × 45 × 42 см (6,9 × 17,8 × 16,5 in)
Конфигурация Wall-Mount (Г×Ш×В)
18 × 45 × 42 см (6,9 × 17,8 × 16,5 in)
Вес нетто
14,5 кг (32 lb)
Диапазон рабочих температур
−10 до +50°C (+14 до +122°F)
Тип фитингов на выходах
Компрессионные 3/8'' Poly (4 порта)
Журнал событий (Event Log)
EV=0
Power Up — включение питания
EV=1
High Humidity Alarm
EV=2
Excess Run Time Alarm
EV=3
Low Pressure Alarm
EV=4
High Pressure Alarm (не выводится на контакты)
EV=5
Compressor Fault — требуется диагностика или капремонт
MT500D занимает среднюю нишу в линейке дегидраторов CommScope: больше пневматизируемый объём, чем у HR150, но активный аппарат с питанием от AC-сети. Если на объекте есть розетка 220 В и нужен дегидратор с давлением 2–5 psig в линии — это MT500D. Если станционная DC-шина −48 В — берите HR150. Для совсем малых систем достаточно статического патрона SD-003UV.
Под какую задачу что выбрать
• MT500D — объекты с AC-питанием (КП радиосвязи, ретрансляторы, телецентры). Среднее давление в линии 2–5 psig, журнал событий и дисплей упрощают эксплуатацию. • HR150 — телекомстойки БС, объекты со станционной DC-шиной. Низкое выходное давление (3 кПа), нулевое обслуживание, монтаж только в стойку 19''. • SD-003UV — единичные малые системы (ESA-антенны, малые волноводы до 3 м, фидеры на крыше). Статический патрон без питания, меняется по индикатору цвета.
Области применения
Земные станции спутниковой связи
VSAT, TVRO, телепорты — пневматизация фидерных трактов антенн от 2,4 до 7,3 м.
Радиорелейные линии магистрального уровня
Эллиптические волноводы и фидеры РРЛ на промежуточных и оконечных пунктах.
Объекты УКВ/КВ-радиовещания
Радиоцентры, FM-передатчики, СВ-вещание — поддержание давления в герметичных АФУ.
Авиационные радионавигационные станции
VOR, ILS, DME, ATC-РЛС — высокая надёжность подачи сухого воздуха в волноводы.
Военные радары и средства связи
Стационарные РЛС и центры связи, требующие постоянной пневматизации фидеров.
Кабельные системы вещания (CATV)
Опорные узлы и магистрали с воздушными коаксиальными кабелями.
Монтаж и настройка
1Определите конфигурацию: стойка (Rack-Mount, поставляется по умолчанию) или настенный монтаж (Wall-Mount, переставляется отвёрткой Phillips #2 — переносится PCB-плата, переустанавливаются кронштейны).
2КРИТИЧНО: установите переключатель напряжения (на задней панели между клеммами тревоги и разъёмом питания) в положение 115 В или 230 В — В СООТВЕТСТВИИ С СЕТЬЮ! Неправильная установка повредит внутренние компоненты.
3Подключите шнур питания: в комплекте два варианта — терминированный для Северной Америки и со снятой изоляцией для остальных стран. Подключите PE-проводник к внешней заземляющей шпильке (обычно к halo-системе заземления здания).
4Включите дегидратор и дайте поработать не менее 45 минут без подключения к фидеру — для продувки внутренних мембран от остаточной влаги после хранения.
5Подключите 4 пневмовыхода через комплектные фитинги (1/8 NPT с угольниками M/F) к фидерным линиям полиэтиленовой трубкой 3/8'' из комплекта (100 ft / 30,5 м — по 25 ft на каждый порт). Используйте PTFE-ленту на резьбах.
6Подключите тревожные провода к клеммной колодке Discrete Alarm (12 контактов, цветовая кодировка): белый-коричневый — Excess Run; коричневый-розовый-зелёный — High Humidity (опция); чёрный-фиолетовый-красный — Power Fail; оранжевый-жёлтый-серый — Low Pressure. Или используйте Summary Alarm (3 контакта: красный-белый-чёрный).
7Выполните продувку фидерной линии: T (часы) = V (литры) / 3,4. Минимум 3 воздухообмена при открытом дальнем конце линии; при закрытой системе — циклически (20 кПа, выдержка 15 мин, сброс) 12 раз.
Опции по запросу
Стоимость и сроки изготовления опций — по запросу у менеджера.
MT/HR-KIT-HUMIDITYОпциональный кит датчика влажности — добавляет тревогу High Humidity (срабатывает при RH > 7,5 %).
AE01K-D0773-124Инвертор 24 В DC → 115 В AC — для объектов с DC-питанием 24 В. При установке переключите дегидратор в режим 115 В.
AE01K-D0773-148Инвертор 48 В DC → 115 В AC — для объектов со станционной DC-шиной −48 В. При установке переключите дегидратор в режим 115 В.
AE01K-D0840-xxxДополнительная полиэтиленовая трубка 3/8'' — катушки по 25, 50, 100, 132 или 500 футов (7,6 / 15,2 / 30,5 / 40 / 152,5 м).
MT-ELEMENTSСменные элементы фильтров: воздухозабор, коалесцирующие 1,0 мкм и 0,01 мкм (по 2 шт. каждого типа).
Комплект поставки
Позиция
PoE
DC 12В
Дегидратор MT500D
✓
✓
Шнур питания для Северной Америки
✓
✓
Шнур питания международный (со снятой изоляцией)
✓
✓
Фитинг прямой 1/8 NPT для трубки 3/8'' PE (4 шт.)
✓
✓
Фитинг угловой M/F 1/8 NPT (4 шт.)
✓
✓
Винты #10-32 для стандартного рэка (4 шт.)
✓
✓
Лента PTFE (1 рулон)
✓
✓
Трубка полиэтиленовая 3/8'' (30,5 м / 100 ft)
✓
✓
Паспорт, инструкция по установке*
✓
✓
Кит High Humidity (MT/HR-KIT-HUMIDITY)
опция
опция
DC-инвертор AE01K-D0773-124 / -148
опция
опция
* Документация на английском. Перевод и пуско-наладочные работы — по запросу.
Сертификация
CEFCCRoHSISO9001
Частые вопросы
В чём принципиальная разница между мембранным и нагревным осушителями?Мембранный осушитель (MT500D) пропускает воздух через пучок полимерных селективных мембран — молекулы H₂O отделяются физически. Нагревный (HR150) пропускает воздух через канистры с десикантом, который циклически прогревается ТЭНами для регенерации. У мембранного нет циклов нагрева, нет канистр, проще пневмосхема. У нагревного выше производительность на единицу объёма и не требуется циклическое включение компрессора.
Что делать, если фильтр-колба показывает избыток воды?Возможны три причины. Первая — забит дренажный шланг между фильтр-колбой и соленоидным клапаном (продуйте или замените). Вторая — не открывается соленоидный клапан при выключении компрессора (проверьте сопротивление и питание). Третья — конец службы коалесцирующих фильтров (закажите кит MT-FILTERS или MT-ELEMENTS). Полная процедура — в Section 4 руководства.
Через какое время требуется капремонт компрессора?Каждые 6000 часов наработки компрессора. Это видно на встроенном счётчике часов (через дисплей). При типичной утечке системы 5–10 % компрессор работает 5–20 % времени, и до 6000 часов проходит 3–7 лет. Капремонтный кит — MT-OVERHAUL: содержит манжеты, прокладки, новые фильтры, трубку и хомуты.
Можно ли подключить MT500D к трёхфазной сети?НЕТ. Устройство рассчитано только на однофазное питание AC 115 В или 230 В. Подключение к 3-фазной сети повредит внутренние компоненты. Это специально подчёркнуто в руководстве производителя — будьте внимательны при подключении на промышленных объектах с 380 В.
Сработала Low Pressure Alarm — что проверить?Алгоритм из мануала: закройте все 4 пневмовыхода заглушками и посмотрите на дисплее, поднимется ли давление до ~3 psig. Если поднялось — утечка в фидерной линии (изолируйте и найдите). Если не поднялось — открыть корпус, проверить внутренние соединения трубок и проводов, при необходимости применить мыльный раствор для поиска внутренней утечки (осторожно — не залить электрику).
Можно ли сбросить тревогу вручную?Да, через меню дисплея. Все тревоги автоматически сбрасываются при устранении причины, но можно сбросить и вручную для проверки. ВАЖНО: если причина тревоги не устранена, она вернётся сразу после ручного сброса. Это нормально и означает, что нужно искать корень проблемы, а не маскировать симптом.
Сколько метров полиэтиленовой трубки идёт в комплекте?100 футов (30,5 м). При использовании всех 4 портов — по 25 футов (7,6 м) на каждый. Если нужно больше — заказывайте отдельно: AE01K-D0840-025/050/100/132/500 (соответственно 7,6 / 15,2 / 30,5 / 40 / 152,5 м). Фитинги в комплекте поддерживают именно эту трубку 3/8''.
Где купить MT500D в России и есть ли гарантия?ББРК — официальный поставщик CommScope/Andrew. Гарантия 1 год от производителя (детали — на сайте CommScope), складская поставка по типовым позициям. Запросите цену и сроки через форму выше или по телефону 8-800.
Напряжение115/230 В ±10% переменного тока, по выбору
Минимальная потребляемая мощность0,2 Вт
Максимальная потребляемая мощность275 Вт
Частота питания60/50 Гц
Параметры окружающей среды:-
Рабочая температура-10….+50 °С
Поставляем Дегидратор Andrew MT500D (Commscope) под заказ с доставкой в любой регион России.
Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.
Инженер поможет подобрать модель или аналог под вашу задачу.
