CommScope DryLine · Powered by Andrew · Серия MT050B

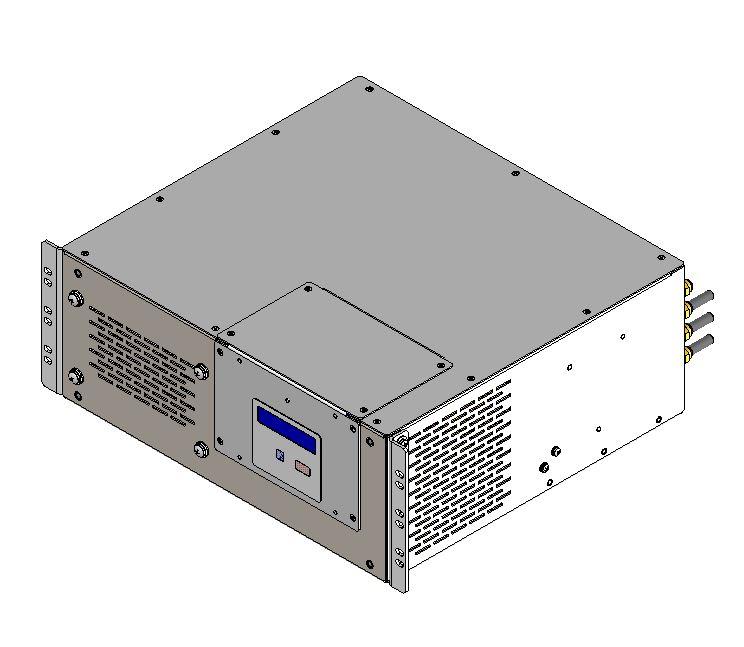

CommScope DryLine MT050B-81315 — мембранный дегидратор низкого давления Andrew с фиксированной уставкой 3 psig
Автоматический мембранный дегидратор Andrew/CommScope DryLine для подачи сухого воздуха в герметизированные коаксиальные кабели CELLFLEX/HELIFLEX, эллиптические волноводы и антенно-фидерные системы. Точка росы лучше −45°C, поток 3,4 SLPM, защищаемый объём до 1,7 м³. Корпус 19" 4U EIA, один выходной порт 3/8" PE-tube, фиксированное выходное давление 3 psig, дискретные аварийные контакты, питание AC 115 V.
DryLine® Membrane
3 psig фиксированно
19" rack 4U
Точка росы −45°C
1,7 м³
Макс. объём системы
О модели
MT050B-81315 — автоматический мембранный дегидратор низкого давления линейки CommScope DryLine® / Andrew. Подаёт сухой воздух с точкой росы лучше −45°C внутрь герметизированных коаксиальных кабелей CELLFLEX, HELIFLEX, эллиптических волноводов и антенно-фидерных трактов — для предотвращения попадания влаги, конденсата и связанной с ними коррозии металлических контактов и роста КСВ. Выходное давление зафиксировано на 3 psig (21 кПа) заводской уставкой, номинальный поток 3,4 SLPM (0,12 SCFM), защищаемый объём до 1,7 м³ (60 ft³). Один выходной порт 3/8" PE-tube под подключение одного фидера или коллектора. Аппарат рассчитан на круглосуточную автоматическую работу. Корпус 4U EIA для установки в 19" стойку, на полку или на пол. Питание AC 115 V ±10%, 50/60 Hz, кабели питания EU или US на выбор. Дискретные аварийные сухие контакты Form C 2 A/30 Vdc для интеграции в систему мониторинга базовой станции.
Классическое решение Andrew для подачи сухого воздуха в фидерные тракты БС, РРЛ, ТВ-вещания с фиксированным давлением 3 psig. Мембранная технология не требует расходных материалов, осушающих гранул или баллонов с азотом — нужно только электричество AC 115 V и доступ к атмосферному воздуху.
Ключевые преимущества
Мембранная технология
Полупроницаемая мембрана разделяет воздух на сухой и влажный без расходников и осушающих гранул — не нужны замены силикагеля и обслуживание.
Точка росы лучше −45°C
Гарантированная сухость воздуха при 95% RH и +40°C на входе. Защита фидера от конденсата даже в самых сложных климатических условиях.
Полная автоматика
Компрессор запускается по падению давления и автоматически останавливается при достижении заводской уставки 3 psig. Круглосуточный режим без вмешательства оператора.
Простое подключение
Один выходной порт 3/8" PE-tube с комплектным игольчатым клапаном. Под отдельный фидер или коллектор на несколько линий — минимум фитингов и узлов.
Четыре дискретных аварии
Power-Fail, Low-Pressure (1 psig), High-Humidity (7,5% RH), Excess-Run (10 мин). Form C dry contacts 2 A/30 Vdc — для прямой интеграции в RMS базовой станции.
Стойка, полка или пол
19" стойка EIA (4U) с съёмными монтажными ушами, на полку или на пол. Габариты 173×439×419 мм. На задней панели — ground stud для подключения к halo grounding.
Без расходников и азота
В отличие от азотных баллонов — не требует периодической заправки и логистики ОПВ. Низкая стоимость владения за 10+ лет эксплуатации.
Operator-grade качество
Andrew/CommScope — де-факто стандарт для дегидраторов антенно-фидерных систем в операторских сетях по всему миру. ISO 9001:2015, RoHS.
Зачем нужен дегидратор в фидерном тракте
Коаксиальные кабели CELLFLEX/HELIFLEX и эллиптические волноводы имеют герметичную полую конструкцию. При перепадах температуры и атмосферного давления внутри образуется конденсат, который вызывает коррозию внутренних проводников, рост КСВ, увеличение потерь и пассивную интермодуляцию (PIM). Особенно критично для антенн БС, РРЛ-пролётов и систем ТВ-вещания, где даже несколько капель воды внутри волновода ведут к деградации сигнала и аварийному отключению.
Дегидратор подаёт в тракт сухой воздух под небольшим избыточным давлением (обычно 2–6 psig для класса фидерных систем БС/РРЛ). Положительное давление и постоянная циркуляция сухого воздуха предотвращают попадание влаги через любые микронегерметичности соединений. MT050B — классическое решение Andrew для типовой задачи: один фидер или один коллектор, фиксированная заводская уставка 3 psig, четыре дискретных аварийных контакта для системы мониторинга.
Технические характеристики
| Параметры воздуха |
|---|
| Тип дегидратора | Автоматический мембранный |
| Точка росы | Лучше −45°C при 95% RH, +40°C |
| Поток воздуха, ном. | 3,40 SLPM / 0,12 SCFM |
| Выходное давление | 21,0 кПа / 3,0 psig (заводская уставка) |
| Регулировка давления | Без регулировки, factory set |
| Объём системы | До 1699 л / 60 ft³ |
| Объём, минимум | 0 л (нижняя граница не задана) |
| Электропитание |
|---|
| Напряжение | 115 VAC ±10% |
| Частота | 50/60 Hz |
| Тип сети | Однофазная AC |
| Потребление, среднее | 190 Вт |
| Автомат защиты | 20 A, отдельная цепь |
| Заземление | Ground stud на задней панели (halo grounding) |
| Выключатель и cord lock | В составе Power Entry Module |
| Порты и подключение |
|---|
| Количество выходов | 1 |
| Тип порта | 3/8" PE tube (полиэтиленовая трубка) |
| В комплекте | 3/8" PE-трубка, фитинги, угольник 90°, игольчатый клапан, лента ФУМ, винты |
| Шнур питания | Европейский / американский (на выбор), с power cord lock |
| Габариты и вес |
|---|
| Высота | 172,7 мм (4U) |
| Ширина | 439,4 мм (под 19") |
| Глубина | 419,1 мм |
| Тип стойки | EIA 19" |
| Способ установки | Стойка / полка / пол (Floor / Rack / Shelf) |
| Вес нетто | 16,0 кг / 35,4 lb |
| Вес брутто | 17,7 кг / 39,1 lb |
Аварийные сигналы и мониторинг
Четыре независимых дискретных аварийных сигнала для интеграции в систему мониторинга базовой станции. Все контакты — Form C dry contacts, 2 A при 30 Vdc. Терминальная плата на задней панели настраивается на нормально открытые (NO) или нормально закрытые (NC) контакты — под систему телесигнализации заказчика. Можно подключать к контроллерам типа Andrew SMC, Site Manager Site Director, RMS или к произвольной системе телесигнализации с дискретными входами.
Power-Fail Alarm
Срабатывает при пропадании питания на входе дегидратора.
Low-Pressure Alarm
Срабатывает при падении выходного давления ниже 1 psig (68 мбар / 7 кПа) — индикатор негерметичности фидера.
High-Humidity Alarm
Срабатывает при повышении влажности выходного воздуха выше 7,5% RH (заводская уставка).
Excess-Run Alarm
Срабатывает, если компрессор работает непрерывно более 10 минут — явный признак сильной утечки в системе.
Условия эксплуатации
| Окружающая среда |
|---|
| Рабочая температура | −10 до +50°C |
| Размещение | Внутри помещений |
| Категория установки | Контейнер БС, аппаратный зал, шкаф 19" |
| Аварийные контакты |
|---|
| Тип контактов | Form C dry contacts |
| Коммутируемый ток | 2 A @ 30 Vdc |
| Тип вывода | Discrete (4 раздельных канала) |
| Сигналов всего | 4 (Power-Fail, Low-P, Hi-RH, Excess-Run) |
| Конфигурация контактов | NO или NC (jumper на terminal board) |
Области применения
Базовые станции сотовой связи
Подача сухого воздуха в фидерные линии CELLFLEX 7/8", 1 1/4", 1 5/8" от шкафа оборудования до антенн на верху мачты.
РРЛ-пролёты и СВЧ-линии
Защита эллиптических волноводов EWP-XX от конденсата в высокочастотных направленных трактах.
Телевизионное и радиовещание
Передающие центры ОТВ, ТВ-башни — защита фидеров HELIFLEX и волноводов от влаги в круглосуточном режиме.
Радиолокация и навигация
РЛС, ВРЛ, посадочные радиомаяки — объекты с высокими требованиями к стабильности тракта.
Морские и портовые объекты
Высокая влажность побережья и соляной туман — ключевые причины коррозии фидеров. Дегидратор обязателен.
DAS / In-building системы
Распределённые антенные системы в тоннелях, метро, на стадионах — герметизация распределительной сети фидеров.
Установка и ввод в эксплуатацию
- 1Установите MT050B в 19" стойку (4U), на полку или на пол. Mounting ears съёмные — снимаются для установки на полке. Обеспечьте свободный приток воздуха к вентиляционным отверстиям корпуса справа. Учитывайте вес 16 кг при выборе кронштейнов; на полке снимите резиновые ножки. Подключите ground stud задней панели к halo grounding объекта.
- 2Подключите шнур питания к Power Entry Module на задней панели — в модуле уже встроен выключатель и cord lock (защита от случайного выдёргивания). Напряжение сети должно быть 115 VAC ±10%. Подайте питание по отдельной цепи через автомат 20 A — не объединяйте с другим оборудованием БС.
- 3Подключите выходной порт 3/8" PE-tube к фидерной линии или коллектору с помощью комплектной полиэтиленовой трубки. На входе фидера установите комплектный игольчатый клапан — он позволит при необходимости отключить линию для обслуживания. Все соединения герметизируйте лентой ФУМ из комплекта.
- 4Подключите цепи аварийных сигналов к контроллеру мониторинга БС (Andrew SMC, RMS или эквивалент). Используйте экранированный сигнальный кабель. Четыре дискретных контакта Form C, 2 A/30 Vdc. На terminal board выберите конфигурацию NO (normally open) или NC (normally closed) под требования системы телесигнализации заказчика.
- 5Включите питание выключателем на Power Entry Module. Проверьте по индикации на встроенном дисплее (LCD + keypad на передней панели), что компрессор запускается и через 5–15 минут (в зависимости от объёма системы) выходит на заводскую уставку 3 psig. Регулировка давления не предусмотрена — уставка зафиксирована заводом. Для систем, требующих других значений давления, см. модель MT050C с регулируемым диапазоном 2–6 psig.
- 6Проверьте систему на герметичность: после выхода на уставку компрессор должен останавливаться и не включаться чаще 1–2 раз в сутки. Если компрессор работает непрерывно или часто — есть утечка в фидерной системе. Сработавшая через 10 минут авария Excess-Run подтвердит проблему.
Комплект поставки
| Позиция |
Количество |
| Дегидратор DryLine MT050B-81315 | 1 шт. |
| Полиэтиленовая трубка 3/8" PE | Бухта (по комплекту) |
| Уголок 90° (90° elbow fitting) | 1 шт. |
| Прямой фитинг (male connector) | 1 шт. |
| Игольчатый клапан (needle valve) | 1 шт. |
| Лента ФУМ (PTFE tape) | 1 шт. |
| Шнур питания (EU stripped leads / US) | 1 шт. |
| Power cord connector lock | 1 шт. |
| Винты (screws) для монтажа | Комплект |
| Инструкция по монтажу (instruction sheet) | 1 шт. |
Mounting ears (уши для крепления в стойку 19" EIA) — в комплекте, съёмные для установки на полку.
Опции и связанные продукты
Стоимость и сроки изготовления опций — по запросу у менеджера.
Нужно DC-питание? → HR150
Для объектов с телекоммуникационной DC-шиной −48 В в линейке CommScope есть отдельная модель HR150 — рэковый 2U с нагревной регенерацией, без расходников и обслуживания.
Нужно несколько фидеров / 230 V / регулировка? → MT050C
Современная модификация той же мембранной серии — MT050C: 4 порта вместо одного, переключаемое 115/230 VAC, регулируемое давление 2–6 psig, дискретные + summary alarms, настенный монтаж.
Удлинительные комплекты трубок
Дополнительные бухты 3/8" PE-трубки, фитинги, переходники, клапаны — если штатного комплекта не хватает на длину трассы.
Контроллер мониторинга
Подключается к системам мониторинга БС (RMS, OSS-сегмент) через 4 дискретных входа — для централизованного отслеживания состояния дегидратора.
Сертификация
RoHS 2011/65/EU
China RoHS SJ/T 11364-2006
ISO 9001:2008
Линейка дегидраторов Andrew/CommScope
У CommScope (бывш. Andrew) три семейства дегидраторов для антенно-фидерных систем: статические патроны SD-003 для малых объёмов, мембранные DryLine® (MT050B, MT050C, MT500D) для средних и крупных систем с AC-питанием, и HR150 с нагревной регенерацией под телекоммуникационную DC-шину −48 В. MT050B занимает нишу типового однопортового решения для одной фидерной линии или коллектора. Если нужно несколько раздельных портов, переключение 115/230 V или регулировка давления — см. современную модификацию MT050C. Подробный гид по выбору — в обзорной статье.
| Модель |
Тип |
Объём системы |
Питание |
Применение |
| SD-003UV | Статический | до 28 л | — | Малые VSAT, кровельные радиолинки, одиночные антенны |
| SD-003-KIT3 | Статический + кит | до 28 л | — | То же, но фланец смотрит вниз / неудобно |
| MT050B ◀ вы здесь | DryLine® мембранный | до 1,7 м³ | AC 115 В | Типовое однопортовое решение, 3 psig зафикс. |
| MT050C | DryLine® мембранный | до 1,7 м³ | AC 115/230 В | 4 порта, 2–6 psig регулиров., Summary alarms |
| MT500D | DryLine® мембранный | 283–3400 л | AC 115/230 В | Магистральные РРЛ, ТВ-вышки, крупные ESA, телепорты |
| HR150 | Heat Regenerative | средний / большой | DC −48/−60 В | БС сотовой связи с DC-шкафами, телеком-стойки |
Частые вопросы
В чём разница между MT050B и MT050C?Это две генерации одной линейки. Одинаковые: мембрана, поток 3,4 SLPM, точка росы −45°C, защищаемый объём 1,7 м³, габариты, температурный диапазон. Отличия MT050B (старшая модификация): 1 порт, моноAC 115 V, фиксированное давление 3 psig без регулировки, только Discrete alarms, монтаж стойка/полка/пол, вес 16 кг, ISO 9001:2008. MT050C (новая): 4 порта, переключаемое 115/230 V, регулировка 2–6 psig, Discrete + Summary alarms, добавлен настенный монтаж, вес 20 кг, ISO 9001:2015. MT050B — типовое решение под одну фидерную линию или коллектор; MT050C — универсальный вариант для нескольких раздельных портов и нестандартных значений давления.
Чем мембранный дегидратор лучше адсорбционного с силикагелем?У адсорбционных дегидраторов (например, SD-003) осушающие гранулы (силикагель, молекулярные сита) насыщаются влагой и требуют регулярной замены или регенерации — это плановое ТО на каждом объекте. Мембранный MT050B работает на полупроницаемой мембране и не имеет расходников — нужно только электричество. Стоимость владения за 10+ лет существенно ниже. Подробное сравнение всей линейки CommScope — в обзорной статье.
На какой объём фидерной системы рассчитан?Максимальный защищаемый объём — 1699 л / 60 ft³ (около 1,7 м³). Это с большим запасом покрывает типовую БС: например, 4 фидера CELLFLEX 7/8" длиной по 60 м дают внутренний объём около 0,1 м³. MT050B хватит на крупный узел с десятками линий или на ТВ-башню с волноводными трактами.
Один порт — это мало? Как подключить несколько фидеров?Через внешний коллектор: на выход дегидратора ставится тройник или распределительный манифольд с игольчатыми клапанами, далее — раздельные ветки на каждый фидер. Это типовое решение и работает не хуже многопортового устройства. Минусы: больше фитингов и потенциальных точек утечки. Если важна простота монтажа и каждый фидер должен включаться/выключаться отдельно — берите MT050C с 4 раздельными портами.
Можно ли использовать с фидерами LCF12, LCF78, LCFS114 серии CELLFLEX?Да, MT050B совместим со всеми герметичными коаксиальными кабелями RFS CELLFLEX (LCF12-50J, LCF78-50JA, LCFS114-50JA и др.), HELIFLEX HCA, эллиптическими волноводами CommScope/Andrew и волноводами других производителей при условии герметичных соединений и совместимых разъёмов с портами для подключения дегидратора.
Можно ли отрегулировать давление?Нет, у MT050B выходное давление зафиксировано на 3 psig (21 кПа) заводской уставкой и не регулируется в полевых условиях. Это стандартное значение для большинства типовых конфигураций CELLFLEX и HELIFLEX. Если на объекте требуется другое давление (например, 5–6 psig для крупных волноводов или 2 psig для систем с особыми требованиями) — используйте MT050C с регулируемым диапазоном 2–6 psig.
Что делать, если сработала тревога Excess-Run?Эта тревога значит, что компрессор непрерывно работает дольше 10 минут — в системе есть утечка. Действия: 1) обесточить лишние линии игольчатыми клапанами и поочерёдно выявить утечку; 2) проверить все соединения, газо-блоки, порты подключения на разъёмах фидеров; 3) при необходимости заменить уплотнения или герметизирующие комплекты на разъёмах фидера; 4) обычно негерметичность обнаруживается на свежевыполненных соединениях или после монтажных работ.
Нужно ли отдельное ТО? Какой ресурс?Мембранная технология не требует замены расходников. Рекомендуется ежегодная визуальная проверка: чистота воздушных фильтров на впуске (доступ через переднюю съёмную панель к filter bowls), отсутствие шума при работе компрессора, корректная работа аварийных контактов. Типичный срок службы аппарата при штатной эксплуатации — 10+ лет.
Можно ли запитать от резервной АКБ-сети 48 В?Напрямую — нет, MT050B рассчитан только на 115 VAC (моноAC, без переключения на 230 V в отличие от MT050C). Для объектов с DC-шиной −48/−60 В в линейке CommScope есть отдельная модель HR150 — рэковый дегидратор 2U с нагревной регенерацией, разработанный именно под телекоммуникационную DC-шину. Альтернатива — использовать инвертор DC→AC 115 V перед MT050B, но это менее надёжно для критически важных объектов.
Читайте также
Гарантии и сервис
Гарантия
12 месяцев
Гарантия производителя CommScope при соблюдении условий монтажа и эксплуатации.
Срок службы
10+ лет
При штатной эксплуатации в климатических условиях аппаратных помещений.
Техподдержка
Русскоязычная служба
Консультация по подбору, монтажу и интеграции в систему мониторинга.
Без расходников
Мембранная технология
Не требует замены силикагеля, картриджей или баллонов с азотом.
