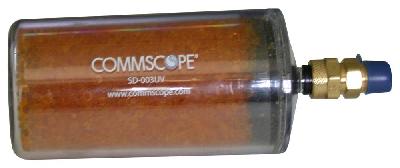

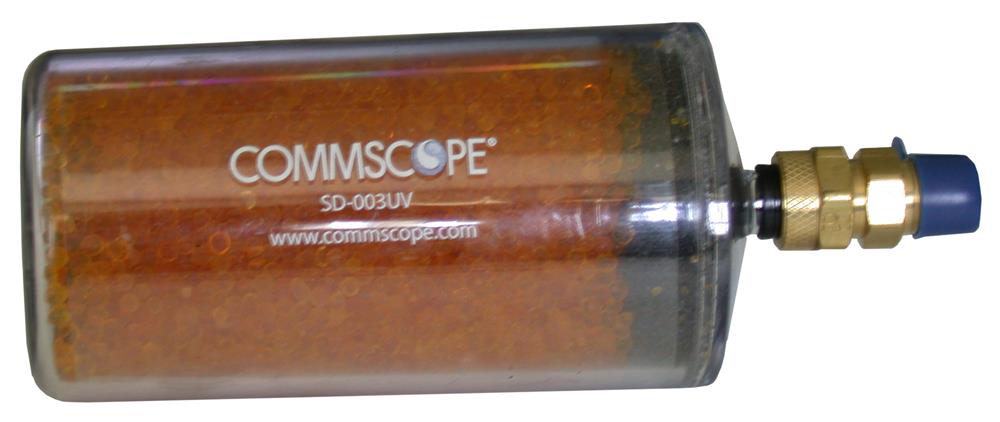

Andrew/CommScope SD-003UV — Статический осушитель Andrew SD-003UV (CommScope) — патрон с УФ-фильтром и индикатором влажности
ANDREW/COMMSCOPE · Серия SD-003UV
Статический осушитель Andrew SD-003UV (CommScope) — патрон с УФ-фильтром и индикатором влажности
Компактный статический осушитель с десикантом и УФ-фильтром для малых антенно-фидерных систем объёмом до 28 л (1 ft³). Без движущихся частей, без питания, без обслуживания между заменами. Прозрачный корпус с цветным индикатором: оранжевый десикант становится зелёным при насыщении влагой — пора менять.
Статический осушительдо 28 л системыС УФ-фильтром1/8 NPT Male
−29...+49°C
Диапазон работ
1/8 NPT
Резьба
≤ 28 л
Объём системы
1 год
Срок службы
114 мм
Длина
136 г
Вес
О модели
SD-003UV — компактный одноразовый осушитель воздуха для герметичных антенно-фидерных систем малого объёма. Состоит из прозрачного пластикового корпуса с десикантом (силикагелем) и встроенным ультрафиолетовым фильтром, который защищает наполнитель от деградации при наружной установке. Десикант поглощает влагу из объёма системы за счёт градиента влажности — не требует ни питания, ни компрессора, ни циклического обслуживания. Когда вся ёмкость десиканта израсходована — патрон просто заменяется на новый. Принципиальная особенность модели: индикатор по цвету. Сухой десикант оранжевый; по мере поглощения влаги переходит в зелёный — это сигнал к замене. УФ-фильтр продлевает ресурс наружной эксплуатации до года в условиях суточного перепада температур ~30°F.
Самое простое и недорогое решение для пневматизации «одиночных» антенн: малых ESA-тарелок, фидеров до 3 метров, СВЧ-волноводов на крышах. Купил, прикрутил к фланцу, забыл на год — пока цвет не изменится. Никаких компрессоров, никаких тревог, никакого электропитания.
Ключевые преимущества
Без питания и движущихся частейПолностью пассивное устройство. Не нужны розетка, DC-шина, инвертор или резервное питание.
Визуальный индикатор насыщенияЦвет десиканта виден сквозь прозрачный корпус: оранжевый = сухой, зелёный = пора менять. Никаких приборов не нужно.
Встроенный УФ-фильтрКорпус с UV-стойкими свойствами защищает десикант от деградации под солнцем — продлевает ресурс при наружной установке.
Прямая установка на фланецРезьба 1/8 NPT Male — вкручивается в любой стандартный пневмовход антенны или фидера. Тефлоновая лента в комплект не входит.
Компактные габариты и малый вес50,8 × 114,3 мм, всего 136 г. Не нагружает антенный фланец, не требует дополнительных кронштейнов.
Широкий температурный диапазонОт −29 до +49°C (−20 до +120°F) — работает круглый год в большинстве климатических зон России.
Типовой срок службы 1 годПри суточном перепаде температур ~30°F (типично для умеренного климата) — около 12 месяцев до замены.
Бренд Andrew/CommScopeПолная совместимость с антеннами и волноводами Andrew/CommScope. Промышленный стандарт для малых АФУ.
Что означают стандарты защиты
Static Desiccator
Статический (пассивный) осушитель — без компрессора и регенерации, только сменный картридж.
UV Filter
Защита десиканта от ультрафиолета при наружной установке — корпус блокирует UV-излучение.
1/8 NPT Male
Стандартная американская трубная резьба — присоединение к пневмопортам антенн и волноводов.
Color Indicator
Силикагель с индикаторными красителями: видно влагопоглощение визуально через прозрачную колбу.
Технические характеристики
Применимость
Максимальный объём системы
≤ 28 л (1 ft³)
Фиды и малые системы
Подходит
Антенны Ku-диапазона
До 7,6 м
Антенны C-диапазона (только приём)
До 7,3–7,6 м
Антенны C-диапазона (приём/передача)
До 4,6 м
СВЧ-системы
Любая частота с волноводом до 3 м
Габариты и масса
Диаметр
50,8 мм (2 in)
Длина
114,3 мм (4,5 in)
Вес нетто
0,136 кг (0,3 lbs)
Транспортная упаковка
180 × 152 × 102 мм (7×6×4 in)
Вес брутто
0,861 кг (1,9 lbs)
Условия эксплуатации
Температурный диапазон
−29 до +49°C (−20 до +120°F)
Резьба присоединения
1/8 NPT Male (наружная)
Допустимая ориентация при монтаже
Резьбой ВВЕРХ или ВБОК (см. инструкцию по монтажу)
Запрещённая ориентация
Резьбой ВНИЗ — для наружных установок
Срок службы (типичный)
12 месяцев при суточном перепаде 30°F
Визуальная индикация
Сухой десикант
Оранжевый цвет
Насыщенный десикант
Зелёный цвет — требуется замена
Корпус
Прозрачный пластик с UV-защитой
Маркировка
Логотип CommScope на корпусе
IP-протоколы и кодеки
Static DesiccatorUV-FilterColor Indicator1/8 NPT MaleMaintenance-FreeNo Power Required
Сравнение с похожими моделями
SD-003UV — самый простой и недорогой вариант осушителя в линейке CommScope. Если объём системы больше 28 л (1 ft³) — потребуется активный дегидратор MR050 или MT050/MT500D. Для очень маленькой инсталляции с одной ESA-антенной или фидером — SD-003UV закроет задачу полностью.
Когда что выбирать
• SD-003UV — самый простой и дешёвый вариант. Прикручивается прямо к фланцу антенны/волновода. Если фланец смотрит вверх или вбок — это ваш выбор. • SD-003-KIT3 — тот же SD-003 + монтажный комплект с тройником, угольником и трубкой 10 см. Используется, когда фланец смотрит вниз или сбоку, и патрон нужно расположить ВЕРХ-резьбой в безопасном месте. • MT500D — активный дегидратор для систем больше 28 л. Если объём фидерной системы более одного кубического фута — статика уже не справится, нужен компрессор.
Области применения
Земные станции спутниковой связи (ESA)
Малые тарелки Ku-диапазона до 7,6 м, C-диапазона до 4,6 м (прм/пер) или 7,3 м (только приём).
Фидерные тракты и сумматоры
Один SD-003UV рекомендуется на каждый фидер-волновод и комбайнер по отдельности.
СВЧ-системы на крыше
Малоформатные радиорелейные пролёты с волноводом до 3 метров — любые частоты.
Антенны Earth Station для DTH/VSAT
Спутниковое ТВ и интернет — приёмные системы с малыми облучателями.
Системы с радиоблоком на ступице
Антенны, где трансивер установлен прямо на ступице — пневматизируется только сам облучатель.
Резерв для активных дегидраторов
Дополнительный осушитель на отдельной ветви фидерной системы — страховка от локальных утечек.
Монтаж и настройка
1ПРОВЕРЬТЕ ОРИЕНТАЦИЮ: SD-003UV устанавливается резьбой ВВЕРХ или ВБОК. Резьбой ВНИЗ для наружной установки — НЕЛЬЗЯ (УФ-фильтр и десикант будут повреждены).
2Намотайте тефлоновую (PTFE) ленту на наружную резьбу 1/8 NPT Male в 2–3 слоя по часовой стрелке (если смотреть на резьбу со стороны патрона). Тефлоновая лента в комплект SD-003UV не входит — купите отдельно.
3Используя гаечный ключ 1/2'' на гранях патрона, вкрутите SD-003UV в гнездо 1/8 NPT Female на корпусе антенны, фидера или волновода. Затяните плотно, но без чрезмерного усилия.
4С помощью гаечного ключа 9/16'' затяните ферульную гайку штуцера к патрону. Рекомендуемый момент — 30–40 in-lbs (3,4–4,5 Н·м).
5СНИМИТЕ СИНЮЮ НАКЛЕЙКУ (Blue Dot) с нижней части колбы — она герметизирует патрон при транспортировке. Если этого не сделать, осушитель работать не будет.
6Проверьте цвет десиканта через прозрачный корпус — должен быть оранжевым. Если присутствует зелёный оттенок (например, при длительном хранении) — патрон уже неэффективен и подлежит замене.
7Запишите дату установки на корпусе или в журнале. Регулярно (раз в 2–3 месяца) проверяйте цвет десиканта. При появлении зелёного цвета — замените на новый SD-003UV.
Опции по запросу
Стоимость и сроки изготовления опций — по запросу у менеджера.
SD-003-KIT3Тот же SD-003 + монтажный комплект для удалённой установки: угольник 1/8 NPT, тройник, отрезок трубки 3/8'' длиной 4''. Нужен, когда фланец смотрит вниз и патрон надо отнести в сторону.
Запас сменных патроновПри большом парке антенн рекомендуется заказывать SD-003UV по 5–10 шт. — для планового годового ТО.
Установка с PTFE-лентойПоставка с предустановленной PTFE-лентой по индивидуальному запросу — для сокращения времени монтажа.
Журнал заменДополнительный лист маркировки с датой установки и плановой датой замены — по запросу.
Комплект поставки
Позиция
PoE
DC 12В
Статический осушитель SD-003UV
✓
✓
Инструкция по монтажу (англ.)*
✓
✓
Синяя наклейка-герметик на колбе (СНЯТЬ перед установкой)
✓
✓
Лента PTFE (тефлоновая)
—
—
Монтажный комплект для удалённой установки
—
—
* Лента PTFE и монтажный комплект НЕ входят в комплект SD-003UV. PTFE-ленту нужно купить отдельно, для удалённой установки используйте артикул SD-003-KIT3.
Сертификация
CEFCCRoHSISO9001
Частые вопросы
Можно ли использовать SD-003UV вместо активного дегидратора?Только для малых систем — до 28 л (1 ft³). Это типично одна ESA-антенна с фидером или один волноводный участок до 3 м. Для систем большего объёма статический патрон не успеет поглощать влагу при суточных циклах нагрева/охлаждения (когда воздух «дышит» через утечки), и вы получите конденсат в линии. Для больших систем нужен MT500D или HR150.
Что значит изменение цвета с оранжевого на зелёный?Это индикаторный силикагель: специальный краситель в составе десиканта меняет цвет при поглощении воды. Оранжевый = сухой, ёмкость поглощения свободна. Зелёный = десикант насыщен влагой и больше не поглощает. Промежуточные оттенки (зеленовато-оранжевый) означают «скоро менять, плановый запас 1–2 месяца».
Почему важна ориентация фланцем вверх?При установке резьбой ВНИЗ две проблемы: во-первых, прямой солнечный свет может попадать на десикант через прозрачный корпус, разрушая краситель индикатора и сокращая ресурс. Во-вторых, при наружных установках возможно скопление влаги в нижней части корпуса. УФ-фильтр частично решает первую проблему, но для гарантированной работы рекомендуется ориентация ВВЕРХ или ВБОК.
Как часто реально приходится менять SD-003UV?Типичный срок 1 год — для умеренного климата с суточным перепадом ~30°F (~17°C). В жарком и влажном климате (юг России, побережье) — может быть 6–9 месяцев. В сухом и стабильном (Сибирь) — 18–24 месяца. Главный критерий — цвет десиканта. Не считайте дни — смотрите на индикатор.
Что делать, если я установил SD-003UV резьбой вниз и нельзя переставить?Закажите SD-003-KIT3 — это тот же SD-003 плюс комплект для удалённой установки. Подключаете комплект к существующему пневмопорту, а сам осушитель размещаете в удобном месте резьбой вверх. Так делают на антеннах, где штатный пневмовход смотрит вниз (типично для антенн на мачтах с радиоблоком сверху).
Можно ли поставить два SD-003UV на одну систему?Да, но это не «удвоит срок службы». Каждый патрон работает независимо и одинаково реагирует на влажность. Полезно ставить 2 патрона на разные ветви фидерной системы (например, на основной фидер и на сумматор отдельно) — если один «позеленеет» быстрее, это диагностический сигнал о локальной утечке.
В чём разница между SD-003UV и обычным SD-003?У SD-003UV добавлен УФ-фильтр для защиты десиканта от прямого солнечного излучения. На открытых установках это критично — без UV-защиты индикатор быстро выгорает и теряет смысл. SD-003UV — современная версия, рекомендуется для всех новых инсталляций. Старая модель SD-003 пока встречается в каталоге, но постепенно вытесняется.
Где купить SD-003UV в России?ББРК — официальный поставщик CommScope/Andrew. Поставка из наличия на складе в Москве (типовая позиция) или под заказ от производителя. Также доступны связанные позиции: SD-003-KIT3 (с монтажным комплектом), активные дегидраторы MT500D и HR150. Запросите цену и наличие через форму выше.
Емкость осушителя283 литра (10 куб. футов) при отн. влажности 80%, + 20 ° C
Тип крепленияСтолб
Количество портов1
Тип портов3/8 дюйма в полиэтиленовой трубе х 1/8 NPT
Размеры:-
Вес нетто0,2 кг
Глубина5,1 см
Высота12,7 см
Ширина5,1 см
Вес в упаковке0,9 кг
Глубина упаковки12,1 см
Высота упаковки8,6 см
Ширина упаковки16,5 см
Параметры окружающей среды:-
Рабочая температура-29 °C ... +49 °C (-20 °F ... +120 °F)
Поставляем Дегидратор Andrew SD-003UV (Commscope) под заказ с доставкой в любой регион России.
Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу.
Инженер поможет подобрать модель или аналог под вашу задачу.
