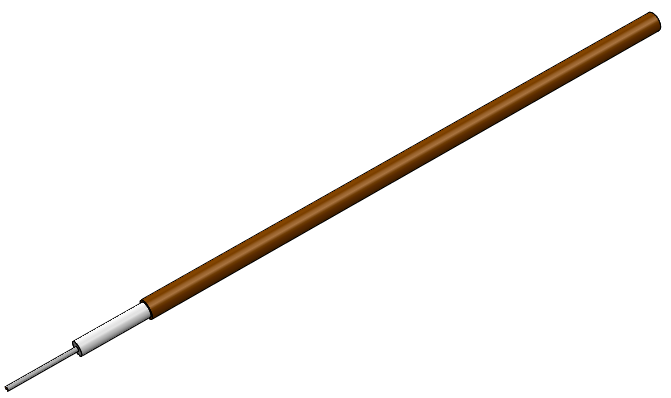

EZ FORM EZ-34 - Кабель коаксиальный
Узнать о доставке
товары бренда i
Запросить КП
Пригласить в тендер
Поделиться
Скопировать ссылку
Распечатать страницу
Полужесткие кабели с медным внешним проводником обеспечивают 100% экранирование и легко формируются в пользовательские формы с использованием стандартного инструмента. Для этих кабелей доступно большое количество стандартных разъемов. Чтобы воспрепятствовать окислению, мы рекомендуем держать этот кабель в оригинальной упаковке и хранить его в сухом помещении с контролируемой температурой до его использования.
Характеристики:
- Размеры -
- Диаметр внешнего проводника, мм 0,86
- Диаметр центрального проводника, мм 0,2
- Диаметр диэлектрика, мм 0,66
- Материал -
- Внешний проводник Медь
- Покрытие внешнего проводника Нет
- Диэлектрик PTFE
- Центральный проводник Посеребренная медь SPCW
- Соответствие RoHS Да
- Механические характеристики -
- Температурный диапазон, °C -55 до +100°
- Минимальный радиус изгиба, мм 1,27
- Вес, кг/100м 0,39
- Электрические характеристики -
- Номинальный импеданс, Ом 50,0 ±1,0
- Фактор скорости, % 69,5
- Эффективность экранирования, дБ >165
- Максимальное допустимое напряжение, СКЗН при 60Гц 7 500
- Рабочее напряжение, СКЗН на макс частоте 3 000
- Максимальная рабочая частота, ГГц 153
- Затухание (дБ/100м) -
- 0,5 ГГц 105,98
- 1 ГГц 150,93
- 5 ГГц 347,79
- 10 ГГц 504,62
- 18 ГГц 693,93
- 26,5 ГГц 861,92
- 40 ГГц 1 088,31
- 50 ГГц 1 237,59
- 65 ГГц 1 442,66
- 90 ГГц 1 750,74
- Максимальная мощность (Ватт, при 40°C) -
- 0,5 ГГц 14
- 1 ГГц 10
- 5 ГГц н/д
- 10 ГГц н/д
- 18 ГГц н/д
- 26,5 ГГц н/д
- 40 ГГц н/д
- 50 ГГц н/д
- 65 ГГц н/д
- 90 ГГц н/д
Промышленное оборудование EZ FORM EZ-34 - Кабель коаксиальный от производителя EZ FORM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
- Размеры -
- Диаметр внешнего проводника, мм 0,86
- Диаметр центрального проводника, мм 0,2
- Диаметр диэлектрика, мм 0,66
- Материал -
- Внешний проводник Медь
- Покрытие внешнего проводника Нет
- Диэлектрик PTFE
- Центральный проводник Посеребренная медь SPCW
- Соответствие RoHS Да
- Механические характеристики -
- Температурный диапазон, °C -55 до +100°
- Минимальный радиус изгиба, мм 1,27
- Вес, кг/100м 0,39
- Электрические характеристики -
- Номинальный импеданс, Ом 50,0 ±1,0
- Фактор скорости, % 69,5
- Эффективность экранирования, дБ >165
- Максимальное допустимое напряжение, СКЗН при 60Гц 7 500
- Рабочее напряжение, СКЗН на макс частоте 3 000
- Максимальная рабочая частота, ГГц 153
- Затухание (дБ/100м) -
- 0,5 ГГц 105,98
- 1 ГГц 150,93
- 5 ГГц 347,79
- 10 ГГц 504,62
- 18 ГГц 693,93
- 26,5 ГГц 861,92
- 40 ГГц 1 088,31
- 50 ГГц 1 237,59
- 65 ГГц 1 442,66
- 90 ГГц 1 750,74
- Максимальная мощность (Ватт, при 40°C) -
- 0,5 ГГц 14
- 1 ГГц 10
- 5 ГГц н/д
- 10 ГГц н/д
- 18 ГГц н/д
- 26,5 ГГц н/д
- 40 ГГц н/д
- 50 ГГц н/д
- 65 ГГц н/д
- 90 ГГц н/д
