Micro-Coax UT-034-SS-SS Коаксиальный кабель
Узнать о доставке
товары бренда i
Запросить КП
Пригласить в тендер
Поделиться
Скопировать ссылку
Распечатать страницу

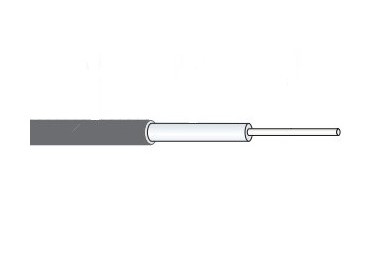

UT-034-SS-SS — semi-rigid коаксиальный кабель 0.034" с центральной жилой и экраном из нержавеющей стали
Специальный micro-размер semi-rigid коаксиального кабеля Micro-Coax 0.034" с центральной жилой и внешним проводником из нержавеющей стали. Применяется в задачах, где обычные медно-серебряные конструкции неприемлемы: микро-волновые датчики в агрессивных средах, имплантируемая медицинская техника, криогенные micro-RF системы, miniature научное оборудование для экстремальных условий. Импеданс 50 Ом, диэлектрик PTFE. Затухание выше чем у медных аналогов из-за худшей проводимости стали.
О модели
UT-034-SS-SS — уникальный micro-вариант UT-034 с центральным и внешним проводниками из нержавеющей стали. Это самый компактный SS-SS кабель в каталоге Micro-Coax. Применяется в специальных задачах: микро-датчики в агрессивных химических средах, имплантируемая medицинская техника (где требуется маленький размер + биосовместимость), криогенные micro-RF системы для квантовых вычислений, miniature научное оборудование. Платой за химическую и температурную стойкость является существенно более высокое затухание.
Ключевые преимущества
Что означают обозначения
Технические характеристики
| Электрические параметры | |
|---|---|
| Импеданс | 50 Ом |
| Тип | Specialized SS-SS |
| Внешний проводник | Stainless Steel |
| Центральный проводник | Stainless Steel |
| Диэлектрик | PTFE |
| Параметры точные | Уточняйте у поставщика |
| Конструкция | |
|---|---|
| Тип | Semi-Rigid Coaxial, SS-SS |
| Центральный проводник | Stainless Steel |
| Диэлектрик | PTFE (сплошной) |
| Внешний проводник | Stainless Steel (гофрированный) |
| Наружный диаметр | ~0,864 мм (0,034") |
| Особенность | Биосовместимый, самый компактный SS-SS |
| Механические параметры | |
|---|---|
| Радиус изгиба | Уточняйте у поставщика |
| Темп. целостности | Расширенная (точно — у поставщика) |
| Макс. длина отрезка | 6,10 м (20 ft) |
| Вес | Выше Cu-аналогов |
| Условия эксплуатации | |
|---|---|
| Темп. эксплуатации | Криогенные и высокие (уточняйте) |
| MIL spec | Без MIL-сертификации |
| Стерилизация | Автоклав, EtO, гамма |
| Применение | Имплантаты, криогеника, химия, microMedical RF |
Затухание и максимальная мощность по частотам
| Частота, ГГц | Затухание, dB/100 ft | Затухание, dB/100 м | Мощность CW, Вт @20 °C |
|---|---|---|---|
| — | нормированных | данных | нет |
Официальный datasheet с точными значениями затухания и мощности по частотам производителем не публикуется. Из-за конструкции SS-SS затухание существенно выше Cu-вариантов. Применение — короткие перемычки в специальных задачах. Для расчёта линии запрашивайте параметры у менеджера.
Применяемые типы разъёмов
UT-034 — самый компактный стандартный кабель Micro-Coax (0,864 мм). Применяется с миниатюрными blind-mate и precision-разъёмами. Распайка требует высокотехнологичного оборудования.
| Тип разъёма | Полоса | Типичное применение |
|---|---|---|
| SMP / SMPM / SMPS | до 40-65 ГГц | Миниатюрные blind-mate разъёмы — основной класс разъёмов для UT-034. Применяются в плотных микро-волновых модулях, AESA T/R-сборках. |
| GPO / GPPO | до 40-65 ГГц | Семейство premium-blind-mate разъёмов. Применяется в дорогом измерительном оборудовании и spaceborne-системах. |
| 2.4 mm | до 50 ГГц | Для прецизионных тестовых перемычек 0.034". Применяется в верхних моделях сетевых анализаторов. |
| 1.85 mm (V-connector) | до 67 ГГц | Premium-precision разъём для самых высокочастотных применений UT-034. mmWave-тракты. |
Готовые перемычки UT-034 с предустановленными микро-разъёмами поставляются по запросу — уточняйте конкретные артикулы у менеджера. Полевая распайка precision-разъёмов на 0.034" возможна, но требует прецизионного оборудования и квалифицированного персонала.
Применение
Соседние модели серии UT-034
UT-034-SS-SS — самый компактный SS-SS в каталоге. Соседи — обычные UT-034 или больший SS-SS из других серий.
| Артикул | Отличие | Когда выбирать |
|---|---|---|
| UT-085-SS-SS | Больший 0.085" + SS-SS (мощность выше) | Когда не нужна максимальная компактность. |
| UT-141-SS | Больший 0.141" + SS-SS | Для мощных применений в агрессивной среде. |
| UT-034-M17 | Cu outer + SPCW (затухание ниже) + MIL | Для обычных условий без агрессивной среды. |
| UT-034 | Cu outer + SPCW (civil) | Стандартные гражданские применения. |
| UT-034-TP-M17 | TP-Cu (морская стойкость, ниже SS) | Морские среды без стерилизации. |
| UT-034-SP | Silver-Plated (premium) | Premium-метрология в обычных условиях. |
