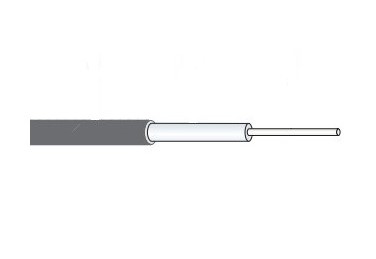

TP-вариант UT-034-M17 с лужёным медным внешним проводником. Соответствует MIL-DTL-17 (спецификация M17/154-00002). 50 Ом, 0.034". Лужение упрощает пайку прецизионных micro-разъёмов и обеспечивает коррозионную стойкость. Электрические параметры аналогичны UT-034-M17, но мощность снижена на ~15 % из-за худшей теплопроводности олова (30,5 vs 35,7 Вт @0,5 ГГц). Применяется в морских и outdoor miniature micro-волновых сборках.
UT-034-TP-M17 — "морской" вариант UT-034-M17 с лужёным медным экраном. Геометрия, импеданс, диаметры и затухание идентичны базовому Cu-варианту. Существенное отличие — максимальная мощность: из-за худшей теплопроводности олова power handling снижается на ~15 % (30,5 vs 35,7 Вт @0,5 ГГц). MIL-спецификация отдельная — M17/154-00002.
| Электрические параметры | |
|---|---|
| Импеданс | 50 Ом |
| Макс. рабочая частота | 65 ГГц |
| Voltage withstanding | 2100 V RMS @60 Hz |
| Corona extinction voltage | 750 V RMS @60 Hz |
| Capacitance | 95,2 пФ/м (29,0 pF/ft) |
| Тип внешнего проводника | Copper |
| Конструкция | |
|---|---|
| Тип | Semi-Rigid Coaxial |
| Центральный проводник | Silver-Plated Copper-Weld (SPCW) |
| Диаметр центр. проводника | 0,2032 мм (0,008") |
| Диэлектрик | PTFE (сплошной) |
| Внешний проводник | Tin-Plated Copper (лужёный) |
| Наружный диаметр | 0,864 мм (0,034") |
| Механические параметры | |
|---|---|
| Вес | 0,33 кг/100 м (0,22 lbs/100 ft) |
| Радиус изгиба (мин.) | 1,27 мм (0,050") |
| Темп. целостности внеш. проводника | 150 °C |
| Макс. длина отрезка | 6,10 м (20 ft) |
| Условия эксплуатации | |
|---|---|
| Темп. эксплуатации | −40 до +100 °C |
| MIL spec | MIL-DTL-17, M17/154-00002 |
| RoHS | Compliant |
| Применение | Морская/outdoor miniature micro-RF аппаратура |
| Частота, ГГц | Затухание, dB/100 ft | Затухание, dB/100 м | Мощность CW, Вт @20 °C |
|---|---|---|---|
| 0,5 | 34,0 | 111,5 | 30,5 |
| 5,0 | 110,4 | 362,2 | 9,5 |
| 10,0 | 158,5 | 520,0 | 6,6 |
| 18,0 | 216,5 | 710,3 | 4,8 |
| 26,5 | 266,6 | 874,7 | 3,9 |
| 50,0 | 377,5 | 1238,3 | 2,8 |
| 65,0 | 437,0 | 1433,7 | 2,4 |
| 90,0 | 525,5 | 1724,1 | 2,0 |
Данные при температуре кабеля 20 °C. Источник — официальный datasheet Micro-Coax UT-034-TP-M17 (M17/154-00002). Затухание идентично UT-034-M17, мощность снижена на 15 %.
UT-034 — самый компактный стандартный кабель Micro-Coax (0,864 мм). Применяется с миниатюрными blind-mate и precision-разъёмами. Распайка требует высокотехнологичного оборудования.
| Тип разъёма | Полоса | Типичное применение |
|---|---|---|
| SMP / SMPM / SMPS | до 40-65 ГГц | Миниатюрные blind-mate разъёмы — основной класс разъёмов для UT-034. Применяются в плотных микро-волновых модулях, AESA T/R-сборках. |
| GPO / GPPO | до 40-65 ГГц | Семейство premium-blind-mate разъёмов. Применяется в дорогом измерительном оборудовании и spaceborne-системах. |
| 2.4 mm | до 50 ГГц | Для прецизионных тестовых перемычек 0.034". Применяется в верхних моделях сетевых анализаторов. |
| 1.85 mm (V-connector) | до 67 ГГц | Premium-precision разъём для самых высокочастотных применений UT-034. mmWave-тракты. |
Готовые перемычки UT-034 с предустановленными микро-разъёмами поставляются по запросу — уточняйте конкретные артикулы у менеджера. Полевая распайка precision-разъёмов на 0.034" возможна, но требует прецизионного оборудования и квалифицированного персонала.
UT-034-TP-M17 — "морской" micro-калибр. Соседи отличаются центром, MIL-сертификацией или специализацией.
| Артикул | Отличие | Когда выбирать |
|---|---|---|
| UT-034-TP | Та же конструкция без MIL | Гражданские морские/outdoor сборки. |
| UT-034-M17 | Cu outer (мощность выше на 17 %) | Когда требуется максимальная мощность. |
| UT-034-SP | Silver-Plated outer (premium) | Прецизионная mmWave-метрология. |
| UT-034 | Базовый Cu без MIL | Стандартные гражданские. |
| UT-047-TP-M17 | Больший 0.047" + TP + MIL | Когда нужна большая мощность. |
| UT-034-SS-SS | SS-SS (медицина/химия/криогеника) | Экстремальные среды. |
Подробнее об особенностях и применениях semi-rigid коаксиальных кабелей:
Поставляем Micro-Coax UT-034-TP-M17 Коаксиальный кабель под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
