TP-вариант UT-047-M17 с лужёным медным внешним проводником (Tin-Plated Copper). От базового UT-047-M17 отличается материалом экрана: лужение упрощает пайку прецизионных разъёмов обычным электронным припоем и обеспечивает коррозионную стойкость в морских/агрессивных средах. Соответствует MIL-DTL-17 (спецификация M17/151-00002). 50 Ом, 0.047". До 90 ГГц. Мощность снижена на ~16 % из-за худшей теплопроводности олова (67,5 vs 80,5 Вт @0,5 ГГц).
UT-047-TP-M17 — "морской" вариант UT-047-M17 с лужёным медным экраном. Геометрия, импеданс, диаметры и затухание идентичны базовому Cu-варианту. Существенное отличие — максимальная мощность: из-за худшей теплопроводности олова power handling снижается с 80,5 до 67,5 Вт @0,5 ГГц (−16 %) и пропорционально на других частотах. MIL-спецификация — отдельная M17/151-00002. Применяется в морской и outdoor микро-волновой аппаратуре.
| Электрические параметры | |
|---|---|
| Импеданс | 50 Ом |
| Макс. рабочая частота | 90 ГГц |
| Higher Order Mode | 109 ГГц |
| Voltage withstanding | 3000 V RMS @60 Hz |
| Corona extinction voltage | 1000 V RMS @60 Hz |
| Capacitance | 95,2 пФ/м (29,0 pF/ft) |
| Конструкция | |
|---|---|
| Тип | Semi-Rigid Coaxial |
| Центральный проводник | Silver-Plated Copper-Weld (SPCW) |
| Диаметр центр. проводника | 0,287 мм (0,0113") |
| Диэлектрик | PTFE (сплошной) |
| Внешний проводник | Tin-Plated Copper (лужёный) |
| Наружный диаметр | 1,194 мм (0,047") |
| Механические параметры | |
|---|---|
| Вес | 0,60 кг/100 м (0,40 lbs/100 ft) |
| Радиус изгиба (мин.) | 1,27 мм (0,050") |
| Темп. целостности внеш. проводника | 175 °C |
| Макс. длина отрезка | 6,10 м (20 ft) |
| Условия эксплуатации | |
|---|---|
| Темп. эксплуатации | −40 до +100 °C |
| MIL spec | MIL-DTL-17, M17/151-00002 |
| RoHS | Compliant |
| Применение | Морская/outdoor микро-волновая аппаратура |
| Частота, ГГц | Затухание, dB/100 ft | Затухание, dB/100 м | Мощность CW, Вт @20 °C |
|---|---|---|---|
| 0,5 | 24,0 | 78,7 | 67,5 |
| 1,0 | 34,2 | 112,2 | 47,4 |
| 5,0 | 78,8 | 258,5 | 20,7 |
| 10,0 | 113,8 | 373,3 | 14,4 |
| 18,0 | 156,5 | 513,4 | 10,5 |
| 26,5 | 193,8 | 635,7 | 8,5 |
| 40,0 | 244,2 | 801,2 | 6,8 |
| 50,0 | 277,5 | 910,5 | 6,0 |
| 65,0 | 323,0 | 1059,7 | 5,2 |
| 90,0 | 391,3 | 1283,8 | 4,3 |
Данные при температуре кабеля 20 °C. Источник — официальный datasheet Micro-Coax UT-047-TP-M17 (M17/151-00002). Затухание идентично UT-047-M17, мощность снижена на 16 %.
UT-047 применяется с миниатюрными precision-разъёмами для микро-волновых сборок. Малый диаметр кабеля (1.194 мм) требует прецизионного инструмента распайки.
| Тип разъёма | Полоса | Типичное применение |
|---|---|---|
| SMA | до 26,5 ГГц | Стандарт-precision для UT-047 в распространённых применениях. Распайка требует прецизионного инструмента. |
| 2.92 mm (K-connector) | до 40 ГГц | Расширенный частотный потолок для R&D-применений UT-047. Совместим с SMA mechanically. |
| 2.4 mm | до 50 ГГц | Для верхней полосы UT-047. Применяется в premium-измерительной аппаратуре, сетевых анализаторах. |
| 1.85 mm (V-connector) | до 67 ГГц | Premium-precision разъём для микро-волновых трактов. Полная полоса UT-047 в mmWave-диапазоне. |
| GPO / GPPO / SMP / SMPM | до 40-65 ГГц | Миниатюрные blind-mate разъёмы для chiplet-уровня и плотных микро-волновых сборок. Самый распространённый класс разъёмов для UT-047. |
Готовые перемычки UT-047 с предустановленными precision-разъёмами поставляются по запросу — уточняйте конкретные артикулы у менеджера. Полевая распайка SMA/2.92 на 0.047" возможна, но требует специализированного инструмента.
UT-047-TP-M17 — "морской" вариант UT-047. Соседи — гражданская версия TP или другие военные варианты.
| Артикул | Отличие | Когда выбирать |
|---|---|---|
| UT-047-TP | Та же конструкция без MIL | Гражданские морские/наружные сборки. |
| UT-047-M17 | Cu outer (мощность выше на 19 %) | Когда требуется максимальная мощность. |
| UT-047-AL-TP | Tin-Plated Aluminum (облегчённый, +225 °C) | Авиация, спутники, AESA. |
| UT-047-SP | Silver-Plated outer (premium) | Прецизионная метрология. |
| UT-047C-LL | Low-Loss + LD-PTFE, +250 °C | Высокая мощность и температура. |
| UT-085-TP-M17 | Больший размер 0.085" + TP + MIL | Когда нужна большая мощность. |
Подробнее об особенностях и применениях semi-rigid коаксиальных кабелей:
Поставляем Micro-Coax UT-047-TP-M17 Коаксиальный кабель под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Два семейства, построенных по одной концепции: вспененный полиэтиленовый диэлектрик, комбинированный экран фольга+оплётка, 50‑омный импеданс. D-FB — японская реализация по стандарту JIS, LMR — американская от Times…
8D-FB — самая ходовая марка семейства D-FB: около 64 % продаж среди пяти основных. Диаметр 11,1 мм, низкое затухание, доступная цена и широкая совместимость с разъёмами делают его универсальным для трактов сотовой…
Семейство D-FB — японский стандарт коаксиального кабеля со вспененным полиэтиленом, где число в обозначении задаёт диаметр: от тонкого 3D-FB до магистрального 12D-FB. Разбираем характеристики всех марок, как читать…
LMR-600 — «старший брат» популярного LMR-400, диаметром 15 мм. Когда стометровых трасс LMR-400 не хватает по бюджету затухания, а гофрированные фидеры CELLFLEX/HELIAX избыточны по цене и сложности монтажа — в дело…
LMR-400 от Times Microwave, CELLFLEX от RFS и HELIAX от Andrew закрывают одну нишу — фидерный тракт базовой станции, — но устроены по-разному: гибкая оплётка против цельного медного гофра. Разбираем, за что…
Два самых ходовых тонких кабеля семейства LMR — и две самые путаемые между собой марки. Внешне очень похожи, оба с вспененным диэлектриком и фольгированным экраном, оба до 50 Ом. Разница — в 1,15 мм диаметра, которые…
У всех LMR-кабелей одна и та же электрическая основа — вспененный диэлектрик, фольга и оплётка. Различаются они исполнением оболочки и жилы, что закодировано в буквенном суффиксе после номера: FR для пожаробезопасности…
Два кабеля с одинаковым внешним диаметром 10,3 мм, одинаковым импедансом 50 Ом и совместимостью по разъёмам. Один — военный стандарт 1944 года, другой — коммерческая разработка 1990-х с улучшенной конструкцией. Когда…
LMR-400 — самый востребованный коаксиал в семействе LMR: по нашей статистике он занимает 68% продаж всех LMR-кабелей. Десятимиллиметровый кабель с вспененным диэлектриком и комбинированным экраном стал стандартом для…
Семейство LMR от Times Microwave объединяет десять основных марок коаксиального кабеля — от тонкого LMR-100 для GPS до магистрального LMR-900. Вспененный диэлектрик и комбинированный экран дают в полтора-два раза…
Три самых распространённых линейки коаксиала на B2B‑рынке решают одну задачу разными способами. RG — открытый военный стандарт, LMR — коммерческая разработка Times Microwave с улучшенным затуханием, Sucoflex —…
Внешний проводник коаксиального кабеля бывает четырёх основных исполнений, и разница между ними — это одновременно цена, потери на высоких частотах, коррозионная стойкость и удобство пайки. Разбираем AL-TP, TP-Cu, SP-Cu…
Активные фазированные решётки (AESA) — основа современной радиолокации от истребителей до 5G-базовых станций. Тысячи T/R-модулей в одной панели требуют миниатюрных, точных и фазостабильных кабелей. Разбираем какие…
Каждый коаксиальный кабель имеет частоту, выше которой в нём возбуждается мода TE11 — кабель перестаёт работать как простой проводник сигнала и становится непредсказуемым резонатором. Это и есть Higher Order Mode (HOM).…
На миллиметровых волнах обычный коаксиал перестаёт работать: моды высшего порядка, фазовая нестабильность и потери, растущие быстрее частоты. Разбираем, какие кабели держат до 90 ГГц, чем они устроены иначе и какие…
Три основных типа конструкции коаксиальных кабелей решают разные задачи: гибкие для подвижных частей, semi-rigid для прецизионной стабильности, conformable для полевого монтажа. Разбираем разницу в конструкции…
Прямые поставки американских RF-кабелей в Россию осложнены, но у RG-405, RG-402 и марок MIL-DTL-17 есть доступные аналоги Micro-Coax UT с теми же геометрией и импедансом. Разбираем таблицы соответствий, замену flexible…
GPS-антенна работает со слабым сигналом: 1575,42 МГц приходит на уровне около −130 дБм, и каждый лишний децибел в кабеле съедает запас до срыва захвата. Разбираем, сколько теряют LMR и RG на этой частоте, как посчитать…
На 5 ГГц дешёвый кабель съедает весь выигрыш от направленной антенны: два метра RG-58 обходятся дороже, чем разница между антеннами в 9 и 12 дБи. Разбираем, какой кабель и разъёмы ставить на внешнюю Wi-Fi точку, до…
При прокладке коаксиальных кабелей внутри зданий применяются специальные требования пожарной безопасности. Стандарты UL/NEC (США), CSA FT (Канада), европейские CPR-классы — все они регулируют, какой кабель можно…
LMR-400 — стандарт отрасли для фидеров средней длины, но под этим названием продаётся девять разных кабелей. Разбираем, чем отличаются базовый LMR-400, DB для прокладки в землю, пожаробезопасные FR и FR-PVC, гибкий…
Антенно-фидерное устройство базовой станции — это не только антенна и кабель: между ними джамперы, грозозащита, комплекты заземления, крепления и герметизация каждого стыка. Разбираем сборку АФУ по шагам и показываем…
Затухание кабеля растёт с частотой по корневому закону, поэтому один и тот же фидер на 900 МГц и на 2600 МГц ведёт себя по-разному. Разбираем формулу и K-коэффициенты, считаем четыре типовых примера и определяем…
Серия LMR® от Times Microwave — это девять диаметров коаксиальных кабелей с двойным экранированием более 90 дБ, от тончайшего 2,79 мм до полудюймового 22,1 мм. В этой статье разбираем, чем они отличаются электрически и…
В зданиях с массовым пребыванием людей обычный коаксиал с полиэтиленовой оболочкой прокладывать нельзя: нужен кабель категорий нг-LS, нг-HF или plenum. Разбираем, где это требование возникает по нормам и чем отличаются…
Подбор фидерного кабеля — первое решение в проекте антенно-фидерного тракта. От него зависят потери, пропускная мощность, гибкость монтажа и стоимость линии. Разбираем 8 актуальных моделей Andrew (Amphenol) по ключевым…
Разъёмы RFS — самая запутанная тема в каталоге CELLFLEX. Для одного только 1/2" кабеля доступно 4 серии разъёмов (C02, C03, D01, E01) в 3 интерфейсах (N, 7-16, 4.3-10), в 2 геометриях (прямой, угловой), в male и female…
CELLFLEX® от RFS — самая распространённая серия коаксиальных кабелей на российских БС, в антенных трактах ТВ-передатчиков, системах военной и подвижной радиосвязи. В серии 5 типоразмеров от 1/4" до 1.1/4", две подсерии…
Сотовая связь в метро, ж/д тоннелях, аэропортах и больших подземных комплексах работает не на обычных антеннах, а на излучающих кабелях — они расходятся вдоль трассы и сами излучают сигнал по всей длине через прорези во…
Максимальное пиковое напряжение, подаваемое между проводниками коаксиального кабеля, до возникновения диэлектрического пробоя. Оно зависит исключительно от характеристик изоляционного диэлектрика.
В этой статье Вы сможете найти некоторые формулы для расчета параметров кабелей, а так же терминологию, описывающую эти параметры.
Оснащение производства
Промышленный контроль
Лаборатория и Тестирование
Связь и Телекоммуникации
Безопасность и Спецтехника
Энергетика и Электротехника
Корзина

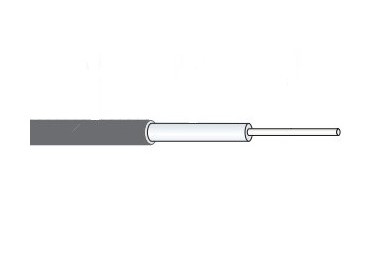

Micro-Coax UT-047-TP-M17 Коаксиальный кабель_1
