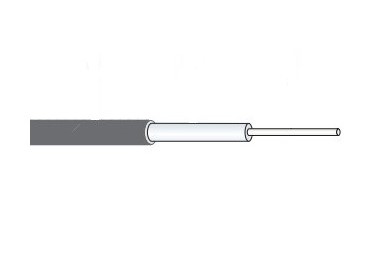

Гражданская версия UT-047-TP-M17 без MIL-DTL-17 сертификации. Semi-rigid коаксиальный кабель Micro-Coax 50 Ом, 0.047" с лужёным медным внешним проводником, центром SPCW и PTFE-диэлектриком. До 90 ГГц. Электрические параметры идентичны UT-047-TP-M17. Применяется в гражданских морских и outdoor микро-волновых сборках.
UT-047-TP-M17 — "морской" вариант UT-047-M17 с лужёным медным экраном. Геометрия, импеданс, диаметры и затухание идентичны базовому Cu-варианту. Существенное отличие — максимальная мощность: из-за худшей теплопроводности олова power handling снижается с 80,5 до 67,5 Вт @0,5 ГГц (−16 %) и пропорционально на других частотах. MIL-спецификация — отдельная M17/151-00002. Применяется в морской и outdoor микро-волновой аппаратуре.
| Электрические параметры | |
|---|---|
| Импеданс | 50 Ом |
| Макс. рабочая частота | 90 ГГц |
| Higher Order Mode | 109 ГГц |
| Voltage withstanding | 3000 V RMS @60 Hz |
| Corona extinction voltage | 1000 V RMS @60 Hz |
| Capacitance | 95,2 пФ/м (29,0 pF/ft) |
| Конструкция | |
|---|---|
| Тип | Semi-Rigid Coaxial |
| Центральный проводник | Silver-Plated Copper-Weld (SPCW) |
| Диаметр центр. проводника | 0,287 мм (0,0113") |
| Диэлектрик | PTFE (сплошной) |
| Внешний проводник | Tin-Plated Copper (лужёный) |
| Наружный диаметр | 1,194 мм (0,047") |
| Механические параметры | |
|---|---|
| Вес | 0,60 кг/100 м (0,40 lbs/100 ft) |
| Радиус изгиба (мин.) | 1,27 мм (0,050") |
| Темп. целостности внеш. проводника | 175 °C |
| Макс. длина отрезка | 6,10 м (20 ft) |
| Условия эксплуатации | |
|---|---|
| Темп. эксплуатации | −40 до +100 °C |
| MIL spec | Без MIL-сертификации |
| RoHS | Compliant |
| Применение | Гражданская морская/outdoor микро-волновая аппаратура |
| Частота, ГГц | Затухание, dB/100 ft | Затухание, dB/100 м | Мощность CW, Вт @20 °C |
|---|---|---|---|
| 0,5 | 24,0 | 78,7 | 67,5 |
| 1,0 | 34,2 | 112,2 | 47,4 |
| 5,0 | 78,8 | 258,5 | 20,7 |
| 10,0 | 113,8 | 373,3 | 14,4 |
| 18,0 | 156,5 | 513,4 | 10,5 |
| 26,5 | 193,8 | 635,7 | 8,5 |
| 40,0 | 244,2 | 801,2 | 6,8 |
| 50,0 | 277,5 | 910,5 | 6,0 |
| 65,0 | 323,0 | 1059,7 | 5,2 |
| 90,0 | 391,3 | 1283,8 | 4,3 |
Данные при температуре кабеля 20 °C. Конструкция и таблицы идентичны UT-047-TP-M17. Источник — официальный datasheet Micro-Coax UT-047-TP-M17 (M17/151-00002).
UT-047 применяется с миниатюрными precision-разъёмами для микро-волновых сборок. Малый диаметр кабеля (1.194 мм) требует прецизионного инструмента распайки.
| Тип разъёма | Полоса | Типичное применение |
|---|---|---|
| SMA | до 26,5 ГГц | Стандарт-precision для UT-047 в распространённых применениях. Распайка требует прецизионного инструмента. |
| 2.92 mm (K-connector) | до 40 ГГц | Расширенный частотный потолок для R&D-применений UT-047. Совместим с SMA mechanically. |
| 2.4 mm | до 50 ГГц | Для верхней полосы UT-047. Применяется в premium-измерительной аппаратуре, сетевых анализаторах. |
| 1.85 mm (V-connector) | до 67 ГГц | Premium-precision разъём для микро-волновых трактов. Полная полоса UT-047 в mmWave-диапазоне. |
| GPO / GPPO / SMP / SMPM | до 40-65 ГГц | Миниатюрные blind-mate разъёмы для chiplet-уровня и плотных микро-волновых сборок. Самый распространённый класс разъёмов для UT-047. |
Готовые перемычки UT-047 с предустановленными precision-разъёмами поставляются по запросу — уточняйте конкретные артикулы у менеджера. Полевая распайка SMA/2.92 на 0.047" возможна, но требует специализированного инструмента.
UT-047-TP — гражданская версия морского варианта. Соседи — MIL-аналог и другие гражданские.
| Артикул | Отличие | Когда выбирать |
|---|---|---|
| UT-047-TP-M17 | Та же конструкция + MIL/151-00002 | Для оборонных контрактов. |
| UT-047 | Cu outer (без лужения) | Когда коррозионная стойкость не критична. |
| UT-047C | SPC центр (вместо SPCW) | Чистомедный центр для precision. |
| UT-047-AL-TP | AL-TP outer (облегчённый) | Авиация, спутники. |
| UT-047-SP | Silver-Plated outer (premium) | Прецизионная метрология. |
| UT-047C-TP-LL | TP + Low-Loss + +250 °C | Морской high-temp. |
Подробнее об особенностях и применениях semi-rigid коаксиальных кабелей:
Поставляем Micro-Coax UT-047-TP Коаксиальный кабель под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
