Гибкий 50-омный коаксиальный кабель внешним Ø 10,3 мм, аналог Belden H1000 / Times LMR-400. Центральная жила 2,6 мм из омеднённого алюминия (CCA), вспененный полиэтилен (FPE), двойной экран DF + оплётка из лужёной меди (TC). Внешняя оболочка PE для уличной прокладки. Минимальная отгрузка — 100 метров (1 катушка). Поставляется с маркировкой метража.

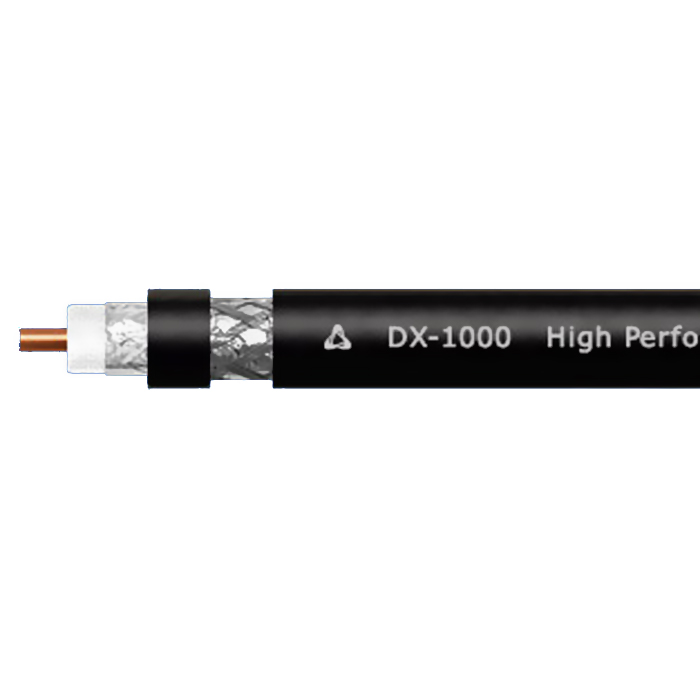

DX-1000 LITE CCA PVC/PE — гибкий 50-омный кабель класса H1000 (аналог Belden H1000, Times LMR-400). Центральная жила 2,6 мм выполнена из омеднённого алюминия (CCA) — это даёт значительный выигрыш в стоимости и весе по сравнению с цельномедной жилой при близких ВЧ-параметрах. Диэлектрик — вспененный полиэтилен (FPE) толщиной 7,11 мм с клеевой посадкой основного экрана (двухсторонняя алюминиевая фольга DF). Оплётка — лужёная медь 16 × 6 × 0,15 мм. Внешняя оболочка из УФ-стойкого PE чёрного цвета. Минимальное количество в отгрузке — 100 метров (1 катушка). Поставляется с маркировкой метража через 1 метр.
| Электрические характеристики | |
|---|---|
| Импеданс | 50 ± 2 Ом |
| Погонная ёмкость | 80,43 пФ/м |
| Коэффициент укорочения | 1,21 (Vp ≈ 0,83) |
| Конструкция | |
|---|---|
| Центральная жила | 2,6 мм, омеднённый алюминий (CCA), сплошная |
| Диэлектрик | 7,11 мм, вспененный полиэтилен (FPE) |
| Основной экран | Двухсторонняя алюминиевая фольга на лавсановой основе (DF), 100 %, клеевая посадка |
| Оплётка | 16 × 6 × 0,15 мм, лужёная медь (TC) |
| Внешняя оболочка | Полиэтилен (PE) |
| Внешний диаметр | 10,3 мм |
| Условия отгрузки | |
|---|---|
| Минимальная отгрузка | 100 метров (1 катушка) |
| Маркировка | 001M, 002M, …, 100M на оболочке |
| Параметр | DX-1000 LITE ◀ | 8D-FB PE | 10D-FB PE | RG-213C/U |
|---|---|---|---|---|
| Внешний Ø | 10,3 мм | 11,1 мм | 13,1 мм | 10,3 мм |
| Жила | 2,6 мм CCA | 2,6 мм BC | 3,5 мм BC | 2,25 мм BC |
| Оболочка | PE / UV | PE / UV | PE / UV | PVC |
| Зарубежный аналог | Belden H1000, LMR-400 | — | Times LMR-500 | MIL-C-17 RG-213 |
| Класс цены | Эконом | Средний | Премиум | Средний |
| Карточка | — | Смотреть→ | Смотреть→ | Смотреть→ |
DX-1000 пересекается по применению с 8D-FB и 10D-FB. Разъёмы — общие с серией H-1000.
Купить Radiolab DX-1000 LITE
Доставка по всей России · Заводская гарантия · Русскоязычная техподдержка
Характеристики:
Поставляем Коаксиальный кабель Radiolab DX-1000 LITE CCA PE (black) (Радиолаб) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
