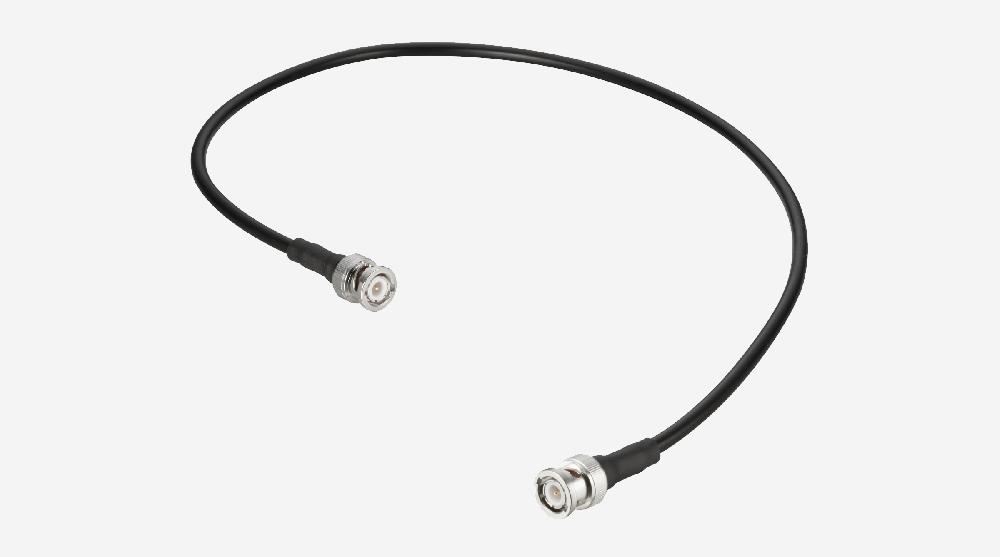

Direct Burial вариант LMR-195 с водоблокировочным компаундом — для outdoor-прокладки тонких трасс в постоянно влажных условиях.
LMR-195 — самый тонкий outdoor-кабель в линейке Times Microwave (вне сверхтонкого LMR-100A). Главное назначение — современная замена устаревшего RG-58 в маломощных Wi-Fi, LoRa, IoT-приложениях, GPS, измерительной технике. В 2 раза меньше затухание, в 2 раза выше экранирование (> 90 дБ против ~40 дБ у RG-58).
| Электрические характеристики | |
|---|---|
| Импеданс | 50 Ом ± 2 |
| Максимальная рабочая частота | 8 ГГц |
| Скорость распространения (Vp) | 80% |
| Ёмкость | 83,3 пФ/м |
| Эффективность экранирования | > 90 дБ |
| Испытательное напряжение | 1000 В DC |
| Пробой оболочки | 3000 В RMS |
| Пиковая мощность | 4 кВт |
| Механические характеристики | |
|---|---|
| Внешний диаметр | 4,95 мм (0,195″) |
| Вес | 0,03 кг/м |
| Радиус изгиба при монтаже | 12,7 мм (0,5″) |
| Радиус изгиба повторный | 50,8 мм (2,0″) |
| Прочность на разрыв | 18,2 кгс (40 lb) |
| Конструкция | |
|---|---|
| Внутренний проводник | Solid BC, 1,02 мм |
| Диэлектрик | Foam PE, 2,79 мм |
| Внешний проводник | Aluminum Tape, 2,87 мм |
| Общая оплётка | Tinned Copper, 3,30 мм |
| Оболочка (jacket) | Чёрный PE с водоблокировкой, 0,195″ |
| Stock Code | 54134 |
| Условия эксплуатации | |
|---|---|
| Диапазон рабочих температур | −40 … +85 °C |
| Диапазон температур хранения | −70 … +85 °C |
| Срок службы (UV outdoor) | 20+ лет |
| Стандарты | RoHS, REACH |
Затухание приведено для типовых эксплуатационных частот. При VSWR=1.0, +25°C ambient. Средняя мощность — для непрерывного режима при +40 °C.
При VSWR = 1.0, температуре окружающей среды +25°C, на уровне моря. Средняя мощность приведена для нагрева внутреннего проводника до +100°C.
Серия LMR-195 представлена несколькими оболочечно-конструктивными вариантами. Электрика и габариты у 50-омных вариантов совпадают, отличается только материал оболочки.
Соседние диаметры кабелей и совместимые разъёмы для построения полной АФУ.
Гарантия
2 года от производителя
Гарантия Times Microwave Systems при установке оригинальными разъёмами EZ-195 / TC-195.
Срок службы outdoor
20+ лет на улице
UV-стойкая оболочка проверена в климатических циклах −40…+85 °C.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
Купить Times Microwave LMR-195-DB
Доставка по всей России · Гарантия 2 года · Русскоязычная техподдержка
Промышленное оборудование Times Microwave LMR-195-DB Кабель коаксиальный от производителя Times Microwave поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
Файлы для скачивания:
Спецификация Times Microwave LMR-195-DB Кабель коаксиальный
