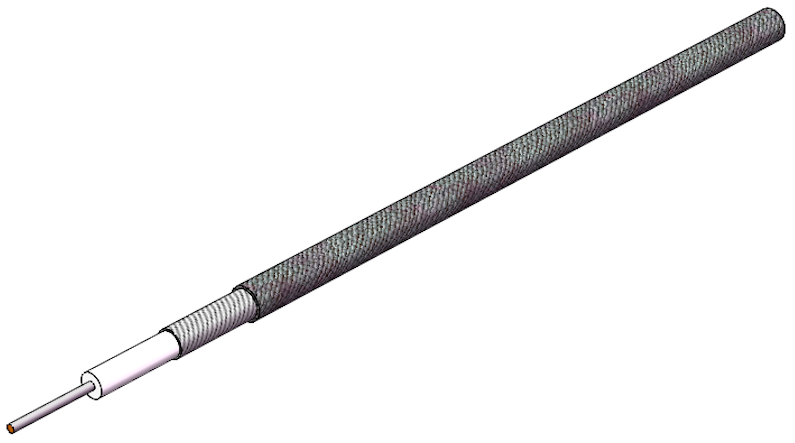

EZ FORM EZ-FLEX-47-CU-DS - Кабель коаксиальный
Узнать о доставке
товары бренда i
Запросить КП
Пригласить в тендер
Поделиться
Скопировать ссылку
Распечатать страницу
Ручное формообразование, немагнитный Композитный медно-оловянный внешний проводник кабеля EZ-FLEX-47-CU-DS обеспечивает почти 100% эффективность экранирования, как и полужесткий кабель, но пригоден к ручному формообразованию. Из-за сходств по размерам этот кабель используются со стандартными разъемами от полужестких кабелей, обеспечивая аналогичные электрические характеристики без конструктивных и производственных осложнений.
Характеристики:
- Размеры -
- Диаметр внешнего проводника, мм 1,19
- Диаметр центрального проводника, мм 0,28
- Диаметр диэлектрика, мм 0,86
- Материал -
- Внешний проводник Медно-оловянный композит
- Покрытие внешнего проводника Нет
- Диэлектрик PTFE
- Центральный проводник Посеребренная медь
- Соответствие RoHS Да
- Механические характеристики -
- Температурный диапазон, °C -55 до +200°
- Минимальный радиус изгиба, мм 3,18
- Вес, Кг/100м 0,7
- Электрические характеристики -
- Номинальный импеданс, Ом 50,0 ±1,5
- Фактор скорости, % 70
- Эффективность экранирования, дБ >100
- Максимальное допустимое напряжение, СКЗН при 60Гц 2 000
- Рабочее напряжение, СКЗН на макс частоте 800
- Максимальная рабочая частота, ГГц 116
- Затухание (дБ/100м): -
- 0,5 ГГц 75,46
- 1 ГГц 107,94
- 5 ГГц 252,31
- 10 ГГц 368,13
- 18 ГГц 512,16
- 26,5 ГГц 639,8
- 40 ГГц 815,33
- 50 ГГц 932,46
- 65 ГГц 1 094,54
- 90 ГГц 1 341,27
- Максимальная мощность (Ватт, при 40°C): -
- 0,5 ГГц 80
- 1 ГГц 55
- 5 ГГц 25
- 10 ГГц 15
- 18 ГГц 11
- 26,5 ГГц 10
- 40 ГГц 8
- 50 ГГц 7
- 65 ГГц 6
- 90 ГГц 5
Промышленное оборудование EZ FORM EZ-FLEX-47-CU-DS - Кабель коаксиальный от производителя EZ FORM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
- Размеры -
- Диаметр внешнего проводника, мм 1,19
- Диаметр центрального проводника, мм 0,28
- Диаметр диэлектрика, мм 0,86
- Материал -
- Внешний проводник Медно-оловянный композит
- Покрытие внешнего проводника Нет
- Диэлектрик PTFE
- Центральный проводник Посеребренная медь
- Соответствие RoHS Да
- Механические характеристики -
- Температурный диапазон, °C -55 до +200°
- Минимальный радиус изгиба, мм 3,18
- Вес, Кг/100м 0,7
- Электрические характеристики -
- Номинальный импеданс, Ом 50,0 ±1,5
- Фактор скорости, % 70
- Эффективность экранирования, дБ >100
- Максимальное допустимое напряжение, СКЗН при 60Гц 2 000
- Рабочее напряжение, СКЗН на макс частоте 800
- Максимальная рабочая частота, ГГц 116
- Затухание (дБ/100м): -
- 0,5 ГГц 75,46
- 1 ГГц 107,94
- 5 ГГц 252,31
- 10 ГГц 368,13
- 18 ГГц 512,16
- 26,5 ГГц 639,8
- 40 ГГц 815,33
- 50 ГГц 932,46
- 65 ГГц 1 094,54
- 90 ГГц 1 341,27
- Максимальная мощность (Ватт, при 40°C): -
- 0,5 ГГц 80
- 1 ГГц 55
- 5 ГГц 25
- 10 ГГц 15
- 18 ГГц 11
- 26,5 ГГц 10
- 40 ГГц 8
- 50 ГГц 7
- 65 ГГц 6
- 90 ГГц 5
- Рейтинг 5
