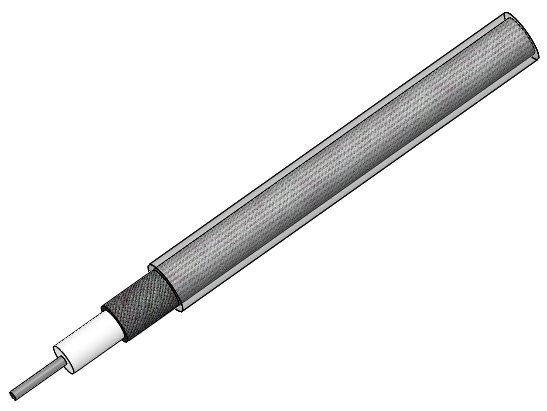

EZ FORM EZ-FLEX-86-CLEAR - Кабель коаксиальный
Узнать о доставке
товары бренда i
Запросить КП
Пригласить в тендер
Поделиться
Скопировать ссылку
Распечатать страницу
Ручное формообразование, немагнитный Композитный медно-оловянный внешний проводник кабеля EZ-FLEX-86-CLEAR обеспечивает почти 100% эффективность экранирования, как и полужесткий кабель, но пригоден к ручному формообразованию. Из-за сходств по размерам этот кабель используются со стандартными разъемами от полужестких кабелей, обеспечивая аналогичные электрические характеристики без конструктивных и производственных осложнений.
Характеристики:
- Размеры -
- Диаметр внешнего проводника, мм 2,18
- Диаметр центрального проводника, мм 0,51
- Диаметр диэлектрика, мм 1,67
- Материал -
- Внешний проводник Медно-оловянный композит
- Покрытие внешнего проводника Нет
- Диэлектрик PTFE
- Центральный проводник Посеребренная медь SPCW
- Соответствие RoHS Да
- Механические характеристики -
- Температурный диапазон, °C -55 до +200°
- Минимальный радиус изгиба, мм 3,18
- Вес, кг/100м 2.16
- Электрические характеристики -
- Номинальный импеданс, Ом 50,0 ±1,5
- Фактор скорости, % 70
- Эффективность экранирования, дБ >90
- Максимальное допустимое напряжение, СКЗН при 60Гц 2 500
- Рабочее напряжение, СКЗН на макс частоте 1 000
- Максимальная рабочая частота, ГГц 60
- Затухание (дБ/100м): -
- 0,5 ГГц 43,31
- 1 ГГц 62,34
- 5 ГГц 150,27
- 10 ГГц 224,09
- 18 ГГц 318,91
- 26,5 ГГц 405,2
- 40 ГГц 526,93
- 50 ГГц 609,94
- 65 ГГц н/д
- 90 ГГц н/д
- Максимальная мощность (Ватт, при 40°C): -
- 0,5 ГГц 180
- 1 ГГц 130
- 5 ГГц 54
- 10 ГГц 35
- 18 ГГц 20
- 26,5 ГГц н/д
- 40 ГГц н/д
- 50 ГГц н/д
- 65 ГГц н/д
- 90 ГГц н/д
Промышленное оборудование EZ FORM EZ-FLEX-86-CLEAR - Кабель коаксиальный от производителя EZ FORM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
- Размеры -
- Диаметр внешнего проводника, мм 2,18
- Диаметр центрального проводника, мм 0,51
- Диаметр диэлектрика, мм 1,67
- Материал -
- Внешний проводник Медно-оловянный композит
- Покрытие внешнего проводника Нет
- Диэлектрик PTFE
- Центральный проводник Посеребренная медь SPCW
- Соответствие RoHS Да
- Механические характеристики -
- Температурный диапазон, °C -55 до +200°
- Минимальный радиус изгиба, мм 3,18
- Вес, кг/100м 2.16
- Электрические характеристики -
- Номинальный импеданс, Ом 50,0 ±1,5
- Фактор скорости, % 70
- Эффективность экранирования, дБ >90
- Максимальное допустимое напряжение, СКЗН при 60Гц 2 500
- Рабочее напряжение, СКЗН на макс частоте 1 000
- Максимальная рабочая частота, ГГц 60
- Затухание (дБ/100м): -
- 0,5 ГГц 43,31
- 1 ГГц 62,34
- 5 ГГц 150,27
- 10 ГГц 224,09
- 18 ГГц 318,91
- 26,5 ГГц 405,2
- 40 ГГц 526,93
- 50 ГГц 609,94
- 65 ГГц н/д
- 90 ГГц н/д
- Максимальная мощность (Ватт, при 40°C): -
- 0,5 ГГц 180
- 1 ГГц 130
- 5 ГГц 54
- 10 ГГц 35
- 18 ГГц 20
- 26,5 ГГц н/д
- 40 ГГц н/д
- 50 ГГц н/д
- 65 ГГц н/д
- 90 ГГц н/д
- Рейтинг 5
Файлы для скачивания:
Спецификация EZ FORM EZ-FLEX-86-CLEAR - Кабель коаксиальный
