Коаксиальный кабель Radiolab SF-086ST (Радиолаб)

Name: Коаксиальный кабель Radiolab SF-086ST (Радиолаб)
Price: 371.27000000 RUB
Availability: InStock
Rating: 5 (15 reviews)

Код: 15300

Узнать о доставке

Коаксиальный кабель Radiolab SF-086ST (Радиолаб)

Производитель:
Radiolab

Все товары бренда

Только оригинальные
товары бренда

Запросить КП

Пригласить в тендер

Скопировать ссылку http://www.bbrc.ru:443/catalog/item/koaksialnyy_kabel_radiolab_sf_086st_radiolab/

Распечатать страницу

371 ₽

с НДС

Получить коммерческое предолжение

Добавить в корзину

Купить в 1 клик

Количество

шт

Звоните:

+7 495 109 02 08

Пишите: sales@bbrc.ru

RADIOLAB · Серия SF

Radiolab SF-086 — полугибкий СВЧ-кабель 50 Ом Ø 2,20 мм (.086)

Полугибкий (semi-flexible / hand-formable) 50-омный СВЧ-кабель внешним диаметром 2,20 мм (0,086 дюйма). Центральный проводник — сплошная посеребрённая омеднённая сталь Ø 0,51 мм. Лужёная медная оплётка 100 %-ной плотности с покрытием оловом (Solder Tinned). Тефлоновый диэлектрик (PTFE). В каталоге Radiolab представлен двумя артикулами: SF-086 ST (с лужёной оплёткой, ID 15300) и SF-086 FEP (с тефлоновой внешней оболочкой, ID 15301).

Полугибкий СВЧ 50 Ом · SF-086 .086 / 2,20 мм Hand-formable

50 Ом

Импеданс

2,20 мм

Внешний Ø

0,51 мм

Жила (SCCS)

PTFE

Диэлектрик

4,5 мм

Радиус изгиба

Semi-flex

Тип

О модели

SF-086 — полугибкий 50-омный СВЧ-кабель стандартного формата .086 (2,20 мм). Центральная жила — сплошная посеребрённая омеднённая сталь Ø 0,51 мм. Оплётка из лужёной медной проволоки с 100 %-ным покрытием оловом (Solder Tinned) — это позволяет приблизиться по электрическим характеристикам к полужёстким кабелям с медной трубой, при этом обеспечив возможность ручной формовки. Коэффициент экранирования приближается к теоретическим значениям. В каталоге Radiolab представлен двумя артикулами: ST (Solder Tinned — лужёная оплётка) и FEP (с дополнительной фторопластовой внешней оболочкой для защиты от агрессивных сред). По конструкции это самый ходовой формат среди полугибких — стандартный выбор для большинства плотных СВЧ-сборок.

SF-086 — самый универсальный полугибкий кабель: подходит и для лабораторных сборок, и для бортовой авионики, и для измерительных перемычек. .086 — это «золотая середина» между миниатюрным .047 и более мощным .141.

Ключевые преимущества

Ручная формовка после однократной деформации Кабель сгибается руками без специнструмента и держит форму. Подходит для прецизионной маршрутизации между блоками.

Коэффициент экранирования близок к теории Паяная оплётка 100 %-ной плотности — практически нет утечек ВЧ-сигнала наружу.

Универсальный формат .086 Самый ходовой размер среди полугибких кабелей — широкая совместимость с SMA-разъёмами и стандартами .086.

Два варианта исполнения ST (Solder Tinned) — для стандартных применений; FEP — с дополнительной тефлоновой оболочкой для агрессивных сред.

Технические характеристики

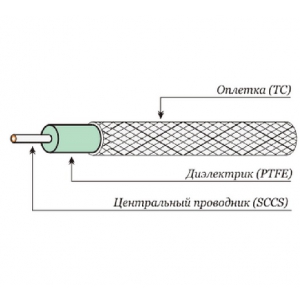

Конструкция SF-086 ST
Центральный проводник	0,51 мм, посеребрённая омеднённая сталь (SCCS), сплошной
Диэлектрик	1,68 мм, тефлон (PTFE), сплошной
Оплётка	2,20 мм, лужёная медь (TC), 100 %, Solder Tinned
Внешний диаметр	2,20 мм (0,086 дюйма)

Характеристики
Импеданс	50 Ом
Тип кабеля	Полугибкий (semi-flexible / hand-formable)
Минимальный радиус изгиба (однократный)	4,5 мм
Артикул ST (ID 15300)	С лужёной оплёткой Solder Tinned
Артикул FEP (ID 15301)	С дополнительной фторопластовой оболочкой

Сравнение с похожими моделями

Параметр	SF-086 (.086) ◀	SF-047 (.047)	SF-141SC (.141)	RG-405 (гибкий .085)
Внешний Ø	2,20 мм	1,19 мм	3,58 мм	2,18 мм
Ø жилы	0,51 мм	0,28 мм	0,92 мм	0,511 мм
Тип кабеля	Semi-flexible	Semi-flexible	Semi-flexible	Гибкий
Радиус изгиба (мин.)	4,5 мм	3,2 мм	7 мм	~6 мм
Покрытие оплётки	Олово (ST)	Олово (ST)	Олово	Лента + оплётка
Карточка	—	Смотреть→	Смотреть→	Смотреть→

Когда что выбирать • SF-086 — стандартный выбор для большинства плотных СВЧ-сборок: оптимальное сочетание гибкости, размеров и характеристик.
• SF-047 — самый тонкий полугибкий для миниатюрной аппаратуры.
• SF-141SC — толстый полугибкий для более мощных применений.
• RG-405 — если нужны многократные изгибы вместо однократной формовки.

Области применения

Стационарные СВЧ-сборки

Прецизионные перемычки между блоками с фиксированной маршрутизацией.

Бортовая электроника

Авионика, спецтранспорт — где геометрия должна сохраняться при вибрации.

Измерительная СВЧ-аппаратура

Внутренние сборки анализаторов спектра, генераторов СВЧ-сигнала.

Лабораторные стенды

Прецизионные эталонные сборки с задокументированной геометрией.

Промышленные СВЧ-стенды

Аппаратура для агрессивных сред — версия FEP.

Сертификация

CE FCC RoHS ISO9001

Частые вопросы

В чём разница между ST и FEP версиями?ST (Solder Tinned) имеет лужёную оплётку как внешнее покрытие — это базовая конструкция, подходящая для большинства применений. FEP — версия с дополнительной фторопластовой (тефлоновой) внешней оболочкой поверх оплётки. FEP-вариант защищает оплётку от окисления, агрессивных сред и механических повреждений — выбирается для бортовой авионики и промышленных применений в неблагоприятных условиях.

Как формовать руками?Возьмите кабель руками за концы, постепенно изгибайте по требуемой траектории. Минимальный радиус изгиба — 4,5 мм. Не делайте резких перегибов и не возвращайте к исходной форме многократно: каждая деформация немного изменяет геометрию диэлектрика и может незначительно ухудшить КСВ. Для повторяемой формовки используйте шаблон или оправку.

Какие разъёмы ставить?Стандартные SMA-разъёмы для кабелей .086 (0,086 дюйма). Также подходят прецизионные SMP/GPO/MMCX-разъёмы того же формата для встраиваемых применений.

До какой частоты работает?Тефлоновый диэлектрик и геометрия .086 поддерживают работу до 18–26 ГГц. Для прецизионных измерений выше 20 ГГц лучше использовать RLL-26-2100S с лентовым экраном — он специально оптимизирован под высокие частоты с фазовой стабильностью.

Чем отличается от настоящего semi-rigid (UT-085)?Настоящий semi-rigid (например, UT-085) имеет внешний экран в виде сплошной медной трубы. Это даёт лучшие электрические параметры, но кабель формуется специнструментом и не переносит повторных изгибов. SF-086 с паяной оплёткой формуется руками и допускает однократную переформовку — это компромисс ради удобства монтажа и умеренной стоимости.

SF-серия и совместимые компоненты

SF-086 — стандартный полугибкий кабель. Ниже — соседи в линейке и связанные позиции.

Кабель SF-047 (semi-flexible .047) →Самый тонкий полугибкий в линейке для миниатюрных СВЧ-блоков.

Кабель SF-141SC (semi-flexible .141) →Самый толстый полугибкий — для более мощных применений и больших корпусов.

Кабель RG-405 (гибкий .085) →Гибкий аналог .085 с лентовым экраном — для многократных изгибов.

Кабель RG-402 (гибкий .141) →Гибкий аналог .141 с лентовым экраном.

Прецизионный RLL-26-2100S →Для измерительных задач выше 20 ГГц с фазовой стабильностью.

Купить Radiolab SF-086ST

Доставка по всей России · Заводская гарантия · Русскоязычная техподдержка

Подбор комплектации → Консультация инженера → Расчёт доставки →

Характеристики:

Импеданс, Ом: 50±2
Погонная емкость, пФ/м: 95,1
Коэффициент укорочения: 1,43
Диаметр центрального проводника, мм: 0,511
Материал проводника: SCCSA
Диаметр диэлектрика, мм: 1,68
Материал диэлектрика: PTFE
Внешний диаметр оплетки, мм: 2,2
Материал оплетки: TC
Плотность оплетки, %: 100
Диапазон рабочих температур, °C: -40…+165
Максимальная рабочая частота, ГГц: 40
Минимальный радиус изгиба, мм: 4,5
Вес, кг/км: 16

Промышленное оборудование Коаксиальный кабель Radiolab SF-086ST (Радиолаб) от производителя Radiolab поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).

В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.

Все товары Radiolab Другие модели в категории: Коаксиальный кабель 50 Ом (радиочастотный)
