Radiolab SF-047 ST — полугибкий СВЧ-кабель 50 Ом Ø 1,19 мм (.047)

Полугибкий (semi-flexible / hand-formable) 50-омный СВЧ-кабель внешним диаметром 1,19 мм (0,047 дюйма). Центральный проводник — сплошная посеребрённая омеднённая сталь (SCCS) Ø 0,28 мм. Лужёная медная оплётка 100 %-ной плотности с покрытием оловом (Solder Tinned). Тефлоновый диэлектрик (PTFE). Альтернатива полужёстким (semi-rigid) кабелям того же размера при умеренной стоимости. Минимальный радиус изгиба 3,2 мм.

Полугибкий СВЧ 50 Ом · SF-047 .047 / 1,19 мм Hand-formable

50 Ом

Импеданс

1,19 мм

Внешний Ø

0,28 мм

Жила (SCCS)

PTFE

Диэлектрик

3,2 мм

Радиус изгиба

Semi-flex

Тип

О модели

SF-047 (артикул ST — Solder Tinned, лужёный) — высококачественный полугибкий 50-омный СВЧ-кабель самого тонкого формата .047. Внешний диаметр всего 1,19 мм. Центральная жила — сплошная посеребрённая омеднённая сталь Ø 0,28 мм. Оплётка из лужёной медной проволоки с 100 %-ным покрытием оловом — это технологическое решение позволяет приблизиться по электрическим характеристикам к полужёстким (semi-rigid) кабелям с медной трубой, при этом обеспечив возможность ручной формовки (hand-formable). Коэффициент экранирования приближается к теоретическим значениям. Тефлоновый диэлектрик позволяет использовать кабель в широком диапазоне температур и передавать сигнал большой плотности мощности. Идеально подходит для применения в СВЧ-аппаратуре с плотной компоновкой блоков.

Semi-flexible — это «один раз согнул и зафиксировал»: кабель деформируется руками, потом держит форму. Это удобно для стационарных СВЧ-сборок, где нужна точная маршрутизация кабеля между блоками без жёсткого паяного полужёсткого .047.

Ключевые преимущества

Ручная формовка — как полужёсткий Технология паяной оплётки 100 %-ной плотности приближает SF-047 по характеристикам к полужёстким кабелям, но позволяет сформировать кабель руками без специнструмента.

Коэффициент экранирования близок к теории 100 %-ное покрытие оплётки оловом — практически идеальный электрический контакт между витками, минимум утечек.

Самый тонкий в линейке Ø 1,19 мм — пролезает в самые узкие места внутри СВЧ-блоков.

Тефлоновый диэлектрик PTFE — широкий диапазон температур, передача сигналов большой плотности мощности.

Технические характеристики

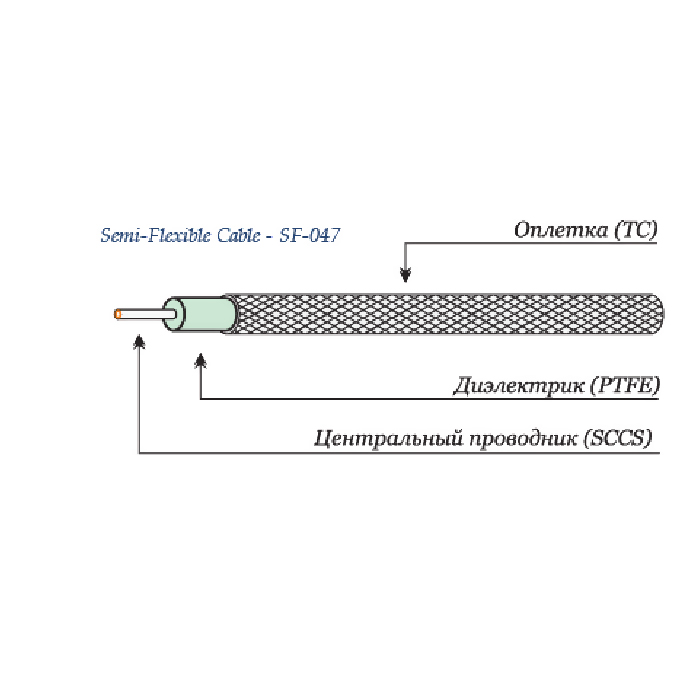

Конструкция
Центральный проводник	0,28 мм, посеребрённая омеднённая сталь (SCCS), сплошной
Диэлектрик	0,94 мм, тефлон (PTFE), сплошной
Оплётка	1,19 мм, лужёная медь (TC), 100 %, Solder Tinned
Внешний диаметр	1,19 мм (0,047 дюйма)

Характеристики
Импеданс	50 Ом
Тип кабеля	Полугибкий (semi-flexible / hand-formable)
Минимальный радиус изгиба (однократный)	3,2 мм
Применение	Плотная компоновка СВЧ-блоков

Сравнение с похожими моделями

Параметр	SF-047 (.047) ◀	SF-086ST (.086)	SF-141SC (.141)	RG-405 (гибкий .085)
Внешний Ø	1,19 мм	2,20 мм	3,58 мм	2,18 мм
Ø жилы	0,28 мм	0,51 мм	0,92 мм	0,511 мм
Тип кабеля	Semi-flexible	Semi-flexible	Semi-flexible	Гибкий
Радиус изгиба (мин.)	3,2 мм	4,5 мм	7 мм	~6 мм
Тип экрана	Паяная оплётка 100 %	Паяная оплётка 100 %	Паяная оплётка 100 %	Лента + оплётка
Карточка	—	Смотреть→	Смотреть→	Смотреть→

Где SF-047 — оптимум • SF-047 — самый тонкий полугибкий: для встраиваемой миниатюрной СВЧ-аппаратуры с плотной компоновкой.
• SF-086ST — следующий по толщине; стандартный выбор для большинства плотных СВЧ-сборок.
• SF-141SC — толстый полугибкий для более мощных применений и больших корпусов.
• RG-405 — гибкий аналог .085: переносит многократные изгибы, но не держит форму как полугибкие.

Области применения

Миниатюрная СВЧ-аппаратура

Встраиваемые узлы радиоприёмников и передатчиков с плотной компоновкой.

Бортовая электроника

Авионика, космос, спецтранспорт — где сочетаются плотная компоновка и стационарная фиксация.

Фазированные антенные решётки

Подвод сигнала к индивидуальным излучателям при компактном расположении.

СВЧ-измерительные блоки

Внутренние перемычки между ВЧ-каскадами анализаторов и генераторов.

Сертификация

CE FCC RoHS ISO9001

Частые вопросы

Чем semi-flexible отличается от semi-rigid и от гибкого?Semi-rigid — медная труба как внешний экран, формуется один раз специнструментом, жёстко держит форму, не переносит повторных изгибов. Semi-flexible — паяная оплётка 100 %-ной плотности: формуется руками, держит форму, переносит однократную переформовку. Гибкий — обычная оплётка или лентовой экран: переносит многократные изгибы, не сохраняет форму.

Что значит «ST» в названии?ST = Solder Tinned, то есть оплётка покрыта оловом по всей поверхности. Это технологический приём для достижения практически 100 %-ного электрического контакта между витками — приближает свойства кабеля к полужёсткому с медной трубой.

Какие разъёмы ставить?Специализированные SMA или SMP/GPO для кабелей .047. Это очень тонкий кабель, и для него используются прецизионные разъёмы малого формата. Обычные SMA-разъёмы для более толстых кабелей не подойдут.

Можно ли паять разъёмы?Да, оплётка с покрытием оловом легко припаивается. Это одно из преимуществ — монтаж не требует специнструмента, как для медной трубы semi-rigid-кабелей.

До какой частоты работает?Тефлоновый диэлектрик и геометрия .047 позволяют работать до 18–26 ГГц с приемлемыми потерями. Точные характеристики затухания на конкретных частотах в данной модели Radiolab отдельно не специфицированы — для прецизионных применений выше 20 ГГц лучше использовать RLL-26.

SF-серия и альтернативы

SF-047 — самый тонкий полугибкий кабель в линейке. Ниже — родственники и альтернативы.

Кабель SF-086ST (semi-flexible .086) →Следующий по толщине полугибкий — стандартный выбор для большинства плотных СВЧ-сборок.

Кабель SF-141SC (semi-flexible .141) →Самый толстый полугибкий в линейке — для более мощных применений.

Кабель RG-405 (гибкий .085) →Если нужны многократные изгибы — гибкий аналог тонкого формата.

Кабель RG-316/U →Универсальный тонкий тефлоновый кабель Ø 2,53 мм для общих применений.

Купить Radiolab SF-047

Доставка по всей России · Заводская гарантия · Русскоязычная техподдержка

Подбор комплектации → Консультация инженера → Расчёт доставки →

Характеристики:

Импеданс, Ом: 50±2
Погонная емкость, пФ/м: 95,1
Коэффициент укорочения: 1,43
Диаметр центрального проводника, мм: 0,28
Материал проводника: SCCS
Диаметр диэлектрика, мм: 0,94
Материал диэлектрика: PTFE
Внешний диаметр оболочки, мм: 5,03
Минимальный радиус изгиба (однократно), мм: 3,2
Относительная диэлектрическая проницаемость: 2,07
Материал оплетки: TC
Плотность оплетки, %: 100
Вес, кг/м: 0,0053
