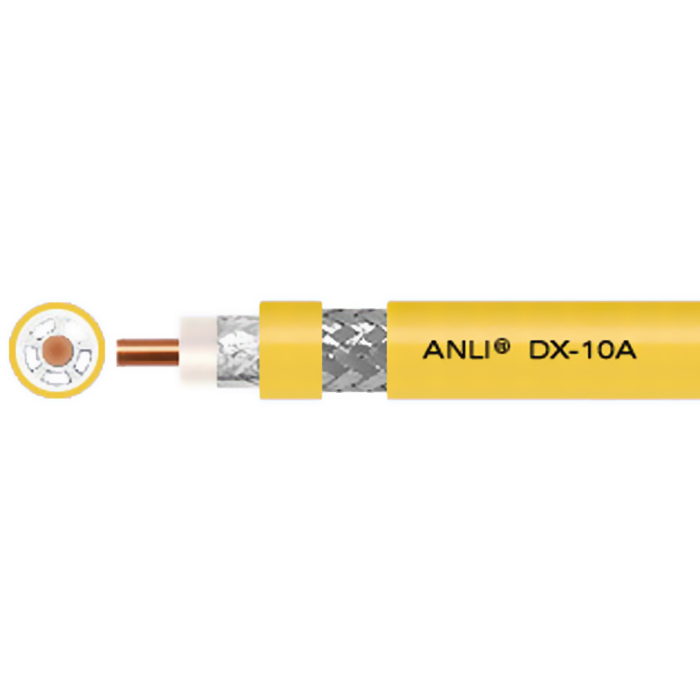

Коаксиальный кабель Anli DX-10A
ANLI DX-10A – полувоздушный кабель с малым коэффициентом затухания, достигнутым за счет использования особой конструкции диэлектрика в виде 5-элементной соты из полиэтилена. В сочетании с дополнительным экраном из алюминиевой фольги обладает также существенно более стабильным волновым сопротивлением и хорошим экранированием, чем аналогичные модели с конструкцией подвеса центрального проводника в виде спирали.
Оболочка кабеля изготовлена из материала, стойкого к УФ излучению (UVR-PVC). Гибкий кабель ANLI DX-10A идеально подходит для использования внутри помещений, например для Wi-Fi оборудования. Кабель требует повышенного внимания к качеству герметизации разъемов в случае его использования вне помещения.
| Характеристика | Значение |
|---|---|
| Импеданс | 50 ± 2 Ом |
| Погонная емкость | 81,88 пФ/м |
| Коэффициент укорочения | 1,23 |
| Диаметр центральной жилы | 2,6 мм |
| Материал проводника | BC |
| Диаметр диэлектрика | 7,24 ± 0,15 мм |
| Материал диэлектрика | 5-cell PE |
| Внешний диаметр оболочки | 10,3 мм |
| Материал оболочки | PVC |
| Основной экран | AF |
| Плотность основного экрана | 100% |
| Конфигурация оплетки | 24x7x0,14 мм |
| Материал оплетки | TC |
| Плотность оплетки | 89% |
Характеристики:
Поставляем Коаксиальный кабель Anli DX-10A (Анли) под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
