Самый тонкий outdoor low-loss кабель в линейке LMR — современная замена RG-316/RG-174. Solid BCCS центральный проводник, двойное экранирование > 90 дБ. Для миниатюрных Wi-Fi-pigtail'ов, GPS-патч-антенн, IoT-устройств, измерительной техники.

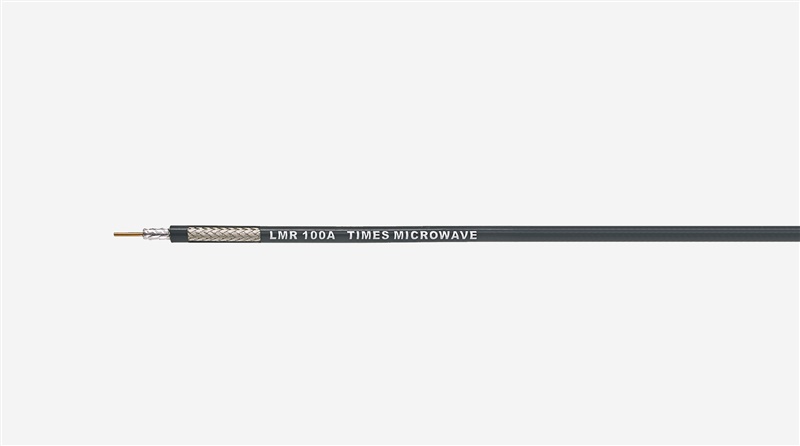

LMR-100A — Самый тонкий outdoor low-loss кабель в линейке LMR — современная замена RG-316/RG-174. Применяется для специальных коммуникационных задач. Конструкция: Solid BCCS (Bare Copper Clad Steel), 0,46 мм центральный проводник, Solid PE, 1,52 мм диэлектрик, Aluminum Tape, 1,65 мм внешний проводник + Tinned Copper, 2,11 мм оплётка, оболочка — Чёрный PE, 2,79 мм. Экранирование > 90 дБ.
| Электрические характеристики | |
|---|---|
| Импеданс | 50 Ом ± 2 |
| Максимальная рабочая частота | DC—6 ГГц |
| Скорость распространения (Vp) | 66% |
| Эффективность экранирования | > 90 дБ |
| Испытательное напряжение | 500 В DC |
| Пиковая мощность | 0,6 кВт |
| Механические характеристики | |
|---|---|
| Внешний диаметр | 2,79 мм (0,110″) |
| Вес | 0,014 кг/м |
| Радиус изгиба при монтаже | 6,4 мм |
| Радиус изгиба повторный | 25,4 мм |
| Прочность на разрыв | 6,8 кгс |
| Конструкция | |
|---|---|
| Внутренний проводник | Solid BCCS (Bare Copper Clad Steel), 0,46 мм |
| Диэлектрик | Solid PE, 1,52 мм |
| Внешний проводник | Aluminum Tape, 1,65 мм |
| Оплётка | Tinned Copper, 2,11 мм |
| Оболочка (jacket) | Чёрный PE, 2,79 мм |
| Stock Code | LMR100A |
| Условия эксплуатации | |
|---|---|
| Диапазон рабочих температур | −40 … +85 °C |
| Стандарты | RoHS, REACH |
Затухание приведено для типовых эксплуатационных частот. При VSWR=1.0, +25°C ambient. Средняя мощность — для непрерывного режима при +40 °C.
При VSWR = 1.0, температуре окружающей среды +25°C, на уровне моря. Средняя мощность приведена для нагрева внутреннего проводника до +100°C.
