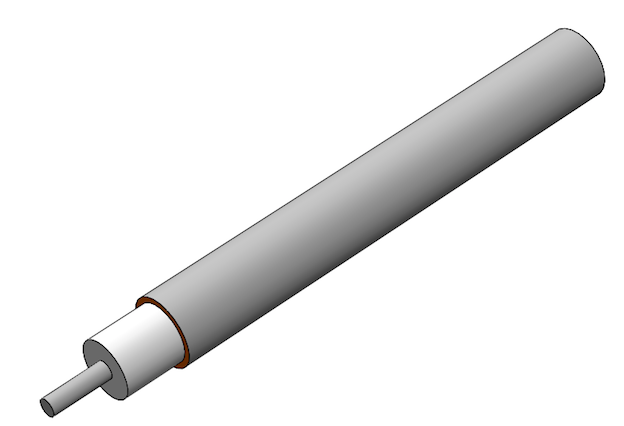

EZ FORM M17-130-00001 - Кабель коаксиальный
Узнать о доставке
товары бренда i
Запросить КП
Пригласить в тендер
Поделиться
Скопировать ссылку
Распечатать страницу
Соответствуют MIL-DTL-17 QPL Коаксиальный полужесткий кабель M17/130-00001 полностью соответствует военному стандарту США MIL-DTL-17 QPL. Кабель имеет медный внешний проводник, покрытый оловом, диэлектрик – PTFE, посеребренный медный (SPCW) центральный проводник. Кабель соответствует стандартам RoHS. Чтобы воспрепятствовать окислению, мы рекомендуем держать этот кабель в оригинальной упаковке и хранить его в сухом помещении с контролируемой температурой до его использования.
Характеристики:
- Размеры -
- Диаметр внешнего проводника, мм 3,58
- Диаметр центрального проводника, мм 0,92
- Диаметр диэлектрика, мм 2,98
- Материал -
- Внешний проводник Медь
- Покрытие внешнего проводника Олово
- Диэлектрик PTFE
- Центральный проводник Посеребренная медь SPCW
- Соответствие RoHS Да
- Механические характеристики -
- Температурный диапазон, °C -40 до +125°
- Минимальный радиус изгиба, мм 6,35
- Вес, Кг/100м 5,22
- Электрические характеристики -
- Номинальный импеданс, Ом 50,0 ±1,0
- Фактор скорости, % 69,5
- Эффективность экранирования, дБ >165
- Максимальное допустимое напряжение, СКЗН при 60Гц 5 000
- Рабочее напряжение, СКЗН на макс частоте 1 900
- Максимальная рабочая частота, ГГц 20
- Затухание (дБ/100м): -
- 0,5 ГГц 26,25
- 1 ГГц 39,37
- 5 ГГц 95,15
- 10 ГГц 147,65
- 18 ГГц 214,91
- 26,5 ГГц н/д
- 40 ГГц н/д
- 50 ГГц н/д
- 65 ГГц н/д
- 90 ГГц н/д
- Максимальная мощность (Ватт, при 40°C): -
- 0,5 ГГц н/д
- 1 ГГц 600
- 5 ГГц 450
- 10 ГГц 180
- 18 ГГц 120
- 26,5 ГГц 83
- 40 ГГц н/д
- 50 ГГц н/д
- 65 ГГц н/д
- 90 ГГц н/д
Промышленное оборудование EZ FORM M17-130-00001 - Кабель коаксиальный от производителя EZ FORM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
