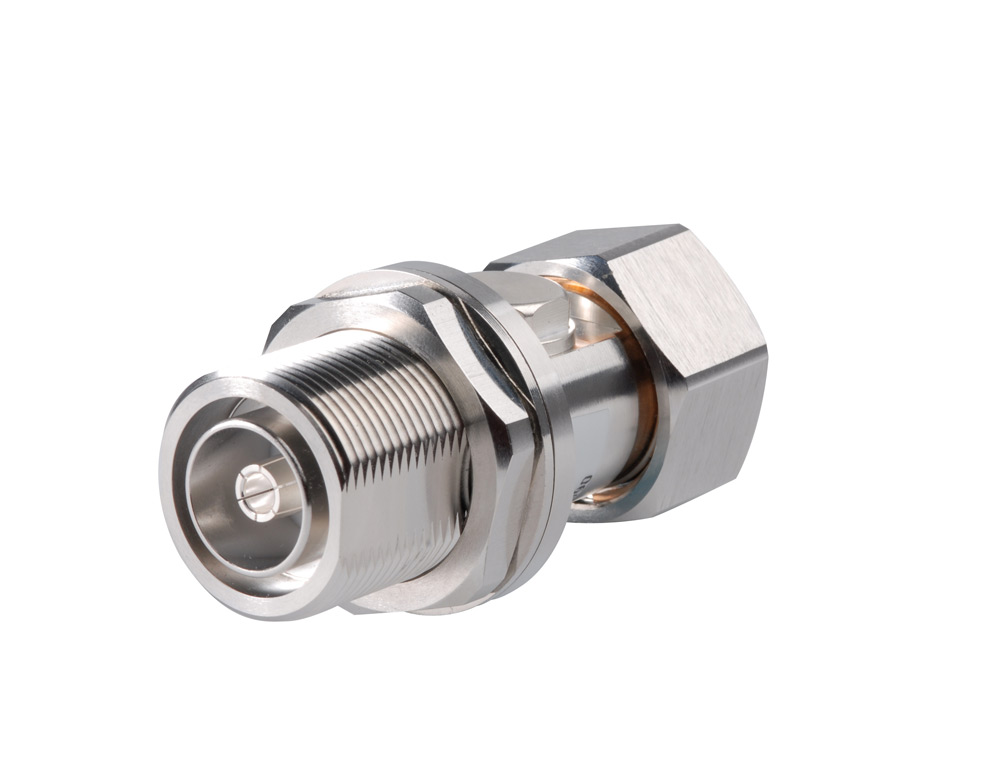

Грозоразрядник Andrew APG-BDFDM-350
Грозоразрядник Andrew (Amphenol) для защиты ВЧ-тракта от грозовых перенапряжений. Газоразрядная трубка с малыми вносимыми потерями и широким частотным диапазоном.
О модели
Артикул APG-BDFDM-350 — грозоразрядник Andrew серии Arrestor Plus® на основе газоразрядной трубки. Обеспечивает защиту приёмо-передающего оборудования от наведённых импульсов и грозовых перенапряжений в ВЧ-тракте.
Ключевые преимущества
Технические характеристики
| Классификация и применение | |
|---|---|
| Артикул | APG-BDFDM-350 |
| Тип изделия | Gas tube |
| Бренд / серия | Arrestor Plus® |
| Тип устройства | dc Pass |
| Конструкция корпуса | Bulkhead |
| Интерфейс 1 | 4.3-10 DIN Female Bulkhead |
| Интерфейс 2 | 4.3-10 DIN Male |
| Покрытие центрального контакта | Gold |
| Покрытие внешнего контакта | Silver |
| Герметизация под давлением | No |
| Конструкция и эксплуатация | |
|---|---|
| Рабочая температура | -40 °C to +100 °C |
| Вносимые потери (типовые) | 0.2 dB |
| Средняя мощность | 400 W |
| Импеданс разъёма | 50 ohm |
| Напряжение разрядника | 350 V |
| Импульс молниевого тока | 20 kA (8/20 waveform) |
| Рабочий диапазон частот | 698 – 3800 MHz |
| КСВН | typically <1.2 across band |
| Долговечность интерфейса | 500 cycles |
| Защита при погружении | IP68 (mated) |
| Защита от струй воды | IP66 (mated) |
| Соответствие | CHINA-ROHS, ISO 9001:2015, REACH-SVHC, ROHS, UK-ROHS |
Области применения
Монтаж и настройка
- 1Установите грозоразрядник между антенной и приёмо-передающим оборудованием.
- 2Закрепите булькхедный фланец на заземляющую шину или панель.
- 3Подсоедините антенный кабель к интерфейсу со стороны антенны.
- 4Подсоедините аппаратный кабель к интерфейсу со стороны оборудования.
- 5Проверьте качество заземления — критично для срабатывания газовой трубки.
Сертификация
Частые вопросы
Гарантии и сервис
Гарантия
12 месяцев от поставщика
При соблюдении условий монтажа и эксплуатации Andrew.
Техподдержка
Русскоязычная служба
Консультация по подбору и интеграции.
Ремонт
не более 30 мин
Среднее время восстановления.
С этим товаром обычно берут
Купить Andrew APG-BDFDM-350
Доставка по всей России · Гарантия 12 месяцев · Русскоязычная техподдержка
Характеристики:
- Интерфейс 7-16 DIN Female
- Интерфейс 2 7-16 DIN Male
- Тип корпуса Переборка
- Диапазон рабочих частот 1000 - 2000 МГц | 2000 - 2200 МГц |45-1000 МГц
- Сопротивление разъема 50 Ом
- Средняя мощность 400 Вт
- Напряжение в газонаполненной трубке 350 В
- Допустимая нагрузка по току 20 кА
- Метод тестирования молниезащиты 8/20 волны
- Вносимые потери 0,1 дБ
- Надежность крепления 25 циклов
- Сила затяжки соединительной гайки 24,86 Hм
- Сила удержания соединительной гайки 1000,85 Н
- Внутреннее покрытие контакта Серебро
- Внешнее покрытие контакта Трехслойный металл
- Надежность интерфейса 500 циклов
- Метод тестирования надежности интерфейса IEC 61169-16: 9.5
- Высота 39,88 мм
- Длина 74,93 мм
- Ширина 39,88 мм
- Вес 0,3 кг
- Глубина погружения 1 м
- Рабочая температура -40 ° C до +100 ° C
- Коэффициент стоячей волны (45–1000 МГц) 1,1
- Коэффициент стоячей волны (1000–2000 МГц) 1,13
- Коэффициент стоячей волны (2000–2200 МГц) 1,2
Промышленное оборудование Грозоразрядник Andrew APG-BDFDM-350 от производителя Andrew поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
- Интерфейс 7-16 DIN Female
- Интерфейс 2 7-16 DIN Male
- Тип корпуса Переборка
- Диапазон рабочих частот 1000 - 2000 МГц | 2000 - 2200 МГц |45-1000 МГц
- Сопротивление разъема 50 Ом
- Средняя мощность 400 Вт
- Напряжение в газонаполненной трубке 350 В
- Допустимая нагрузка по току 20 кА
- Метод тестирования молниезащиты 8/20 волны
- Вносимые потери 0,1 дБ
- Надежность крепления 25 циклов
- Сила затяжки соединительной гайки 24,86 Hм
- Сила удержания соединительной гайки 1000,85 Н
- Внутреннее покрытие контакта Серебро
- Внешнее покрытие контакта Трехслойный металл
- Надежность интерфейса 500 циклов
- Метод тестирования надежности интерфейса IEC 61169-16: 9.5
- Высота 39,88 мм
- Длина 74,93 мм
- Ширина 39,88 мм
- Вес 0,3 кг
- Глубина погружения 1 м
- Рабочая температура -40 ° C до +100 ° C
- Коэффициент стоячей волны (45–1000 МГц) 1,1
- Коэффициент стоячей волны (1000–2000 МГц) 1,13
- Коэффициент стоячей волны (2000–2200 МГц) 1,2
