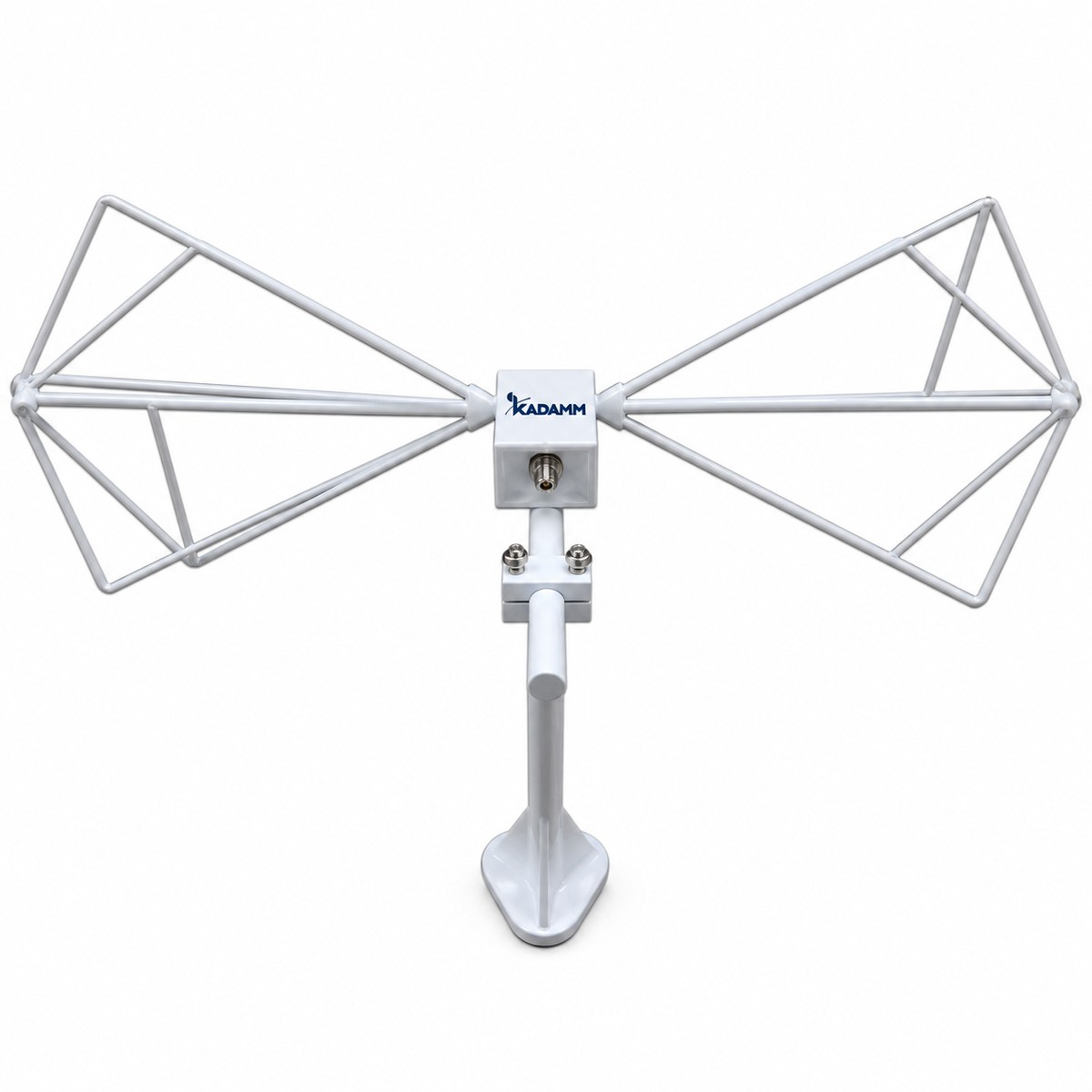

Биконические измерительные антенны: 54 модели в диапазоне 20 МГц – 110 ГГц. Широкополосные измерительные антенны для ЭМС.
Серия KADAMM АБК — 54 модели в диапазоне 20 МГц – 110 ГГц, соединители N, SMA, 2,4 мм, 2,92 мм, 1,0 мм. Модели различаются: ку, мощн., КСВН, частоты, поляризация.
Биконическая антенна — вибратор из двух конусов. Она работает в широком диапазоне нижних частот и применяется как стандартная измерительная антенна при испытаниях на ЭМС.
В серии KADAMM АБК — 54 модели; диапазон, коэффициент усиления, КСВН, поляризация и соединитель — в таблице.
Биконическая антенна — широкополосный симметричный вибратор, плечи которого выполнены в виде конусов. Она перекрывает нижнюю часть метрового диапазона и примыкающие частоты одной антенной и служит стандартной антенной испытаний на ЭМС — измерения излучаемых помех и облучения изделий — на частотах ниже рабочей области логопериодических антенн.
Диаграмма в плоскости, перпендикулярной оси, близка к круговой, в плоскости оси — восьмёрка; антенна измеряет поле без точного наведения на источник.
Измерительные и специальные антенны применяют в антенных измерениях, испытаниях на электромагнитную совместимость, радиомониторинге и радиолокации.
Биконическая антенна перекрывает широкий диапазон и применяется на площадках ЭМС для измерения напряжённости поля.
По таблице исполнений KADAMM АБК: КСВН от 1,5 до 3; допустимая мощность от 3 до 3500 Вт; коэффициент усиления от −29 до 5 дБи (в зависимости от исполнения). Значения нормированы для каждого артикула отдельно — сравнивайте строку выбранной модели.
Каждый конус собран из проволочных или трубчатых образующих, что снижает массу и парусность по сравнению со сплошным конусом. В вершинах конусов — симметрирующее устройство и коаксиальный соединитель. Антенну крепят за центральный узел на диэлектрической мачте.
Два расходящихся конуса образуют линию, сопротивление которой мало меняется вдоль неё; волна плавно переходит в пространство, и антенна согласуется в широкой полосе. На низких частотах антенна электрически мала, и её усиление уменьшается; антенный коэффициент по частоте берут из калибровки.
| Параметр | По серии |
|---|---|
| Моделей в серии | 54 |
| Диапазон частот серии | 20 МГц – 110 ГГц |
| Коэффициент усиления | −45…+5 дБ |
| Средняя мощность | 3–3500 Вт |
| КСВН | 1,5–3 |
| Соединитель | по таблице исполнений (вариантов: 7) |
| Поляризация | горизонтальная поляризация; вертикальная поляризация; вертикальная; линейная |
| Артикул | Ку, дБ | Мощн., Вт | КСВН | Соединитель | Частоты, МГц | Поляризация |
|---|---|---|---|---|---|---|
| KADAMM АБК-1000/6000-N(р) | уточняйте у менеджера | 20 | — | N (розетка) | 1000-6000 | линейная |
| KADAMM АБК-10000/110000-1,0(р) | 4 | 3 | 2,0 (тип.) | 1,0 мм (розетка) | 10000-110000 | линейная |
| KADAMM АБК-150/1000-N(р) | уточняйте у менеджера | 5 | — | N (розетка) | 150-1000 | линейная |
| KADAMM АБК-160/1100-N(р) | уточняйте у менеджера | 5 | — | N (розетка) | 160-1100 | линейная |
| KADAMM АБК-170/1100-N(р) | уточняйте у менеджера | 200 | — | N (розетка) | 170-1100 | линейная |
| KADAMM АБК-18000/40000-2,92(р) | 5 | 30 | 2,0 (тип.) | 2,92 мм (розетка) | 18000-40000 | линейная |
| KADAMM АБК-18000/50000-2,4(р) | 5 | 10 | 2,0 (тип.) | 2,4 мм (розетка) | 18000-50000 | линейная |
| KADAMM АБК-20/1000-SMA(р) | -31…1 | 5 | — | SMA (розетка); по заказу — N (розетка) | 20-1000 | линейная |
| KADAMM АБК-20/1000-SMA(р)-А | уточняйте у менеджера | — | — | SMA (розетка); по заказу — N (розетка) | 20-1000 | линейная |
| KADAMM АБК-20/1000-SMA(р)-А.2 | уточняйте у менеджера | — | — | SMA (розетка); по заказу — N (розетка) | 20-1000 | линейная |
| KADAMM АБК-20/1000-SMA(р).2 | -38…1 | 5 | — | SMA (розетка); по заказу — N (розетка) | 20-1000 | линейная |
| KADAMM АБК-20/1000-SMA(р).3 | -26…1 | 30 | — | SMA (розетка); по заказу — N (розетка) | 20-1000 | линейная |
| KADAMM АБК-20/200-N(р) | -5-5 | — | 3 | N (розетка) | 20-200 | горизонтальная поляризация |
| KADAMM АБК-20/200-N(р).2 | -10-5 | — | 3 | N (розетка) | 20-200 | горизонтальная поляризация |
| KADAMM АБК-20/300-L29(р)-ВМ | -10…-5 | 3500 | 2,5 | L29 (розетка) | 20-300 | — |
| KADAMM АБК-20/300-N(р) | уточняйте у менеджера | 200 | — | N (розетка) | 20-300 | линейная |
| KADAMM АБК-20/3000-N(р) | 2 | 1000 | 2 (тип.) | N (розетка) | 20-3000 | вертикальная |
| KADAMM АБК-20/3000-SMA(р) | -45…1 | 5 | — | SMA (розетка); по заказу — N (розетка) | 20-3000 | линейная |
| KADAMM АБК-20/3000-SMA(р)-А | уточняйте у менеджера | — | — | SMA (розетка); по заказу — N (розетка) | 20-3000 | линейная |
| KADAMM АБК-20/6000-N(р) | 0 | — | 2,0 (тип.) | N (розетка) | 20-6000 | линейная |
| KADAMM АБК-20/8000-N(р) | 0 | 50 | 2,0 (тип.) | N (розетка) | 20-8000 | линейная |
| KADAMM АБК-200/3000-N(р) | -5-5 | — | 2,5 | N (розетка) | 200-3000 | вертикальная поляризация |
| KADAMM АБК-2000/18000-SMA(р) | -5-5 | — | 2,5 | SMA (розетка) | 2000-18000 | вертикальная поляризация |
| KADAMM АБК-2000/26500-SMA(р) | 4 | 50 | 2,0 (тип.) | SMA (розетка) | 2000-26500 | линейная |
| KADAMM АБК-2000/30000-SMA(р) | 4 | 50 | 2,50 (тип.) | SMA (розетка) | 2000-30000 | линейная |
| KADAMM АБК-230/1000-N(р) | уточняйте у менеджера | 200 | — | N (розетка) | 230-1000 | линейная |
| KADAMM АБК-30/1000-N(р) | уточняйте у менеджера | 5 | — | N (розетка) | 30-1000 | линейная |
| KADAMM АБК-30/1000-SMA(р) | -29…1 | 5 | — | SMA (розетка); по заказу — N (розетка) | 30-1000 | линейная |
| KADAMM АБК-30/1000-SMA(р)-А | уточняйте у менеджера | — | — | SMA (розетка); по заказу — N (розетка) | 30-1000 | линейная |
| KADAMM АБК-30/1000-SMA(р)-А.2 | уточняйте у менеджера | — | — | SMA (розетка); по заказу — N (розетка) | 30-1000 | линейная |
| KADAMM АБК-30/1000-SMA(р).2 | -31…1 | 5 | — | SMA (розетка); по заказу — N (розетка) | 30-1000 | линейная |
| KADAMM АБК-30/1200-N(р) | уточняйте у менеджера | 5 | — | N (розетка) | 30-1200 | линейная |
| KADAMM АБК-30/200-N(р) | -10-5 | — | 3 | N (розетка) | 30-200 | горизонтальная поляризация |
| KADAMM АБК-30/300-N(р) | -10-5 | — | 3 | N (розетка) | 30-300 | горизонтальная поляризация |
| KADAMM АБК-3000/18000-N(р) | уточняйте у менеджера | 10 | — | N (розетка) | 3000-18000 | линейная |
| KADAMM АБК-3000/40000-2,92(р) | 3 | 30 | 2,0 (тип.) | 2,92 мм (розетка) | 3000-40000 | линейная |
| KADAMM АБК-3000/50000-2,4(р) | 4 | 10 | 2,0 (тип.) | 2,4 мм (розетка) | 3000-50000 | линейная |
| KADAMM АБК-330/1100-N(р) | уточняйте у менеджера | 200 | — | N (розетка) | 330-1100 | линейная |
| KADAMM АБК-400/6000-N(р) | уточняйте у менеджера | 100 | — | N (розетка) | 400-6000 | линейная |
| KADAMM АБК-4000/40000-2,4(р) | 3 | 10 | 2,0 (тип.) | 2,4 мм (розетка) | 4000-40000 | линейная |
| KADAMM АБК-4000/40000-2,92(р) | 3 | 30 | 2,0 (тип.) | 2,92 мм (розетка) | 4000-40000 | линейная |
| KADAMM АБК-4000/50000-2,4(р) | 4 | 10 | 2,0 (тип.) | 2,4 мм (розетка) | 4000-50000 | линейная |
| KADAMM АБК-45/450-N(р) | уточняйте у менеджера | 10 | — | N (розетка) | 45-450 | линейная |
| KADAMM АБК-45/450-N(р).2 | уточняйте у менеджера | 10 | — | N (розетка) | 45-450 | линейная |
| KADAMM АБК-450/1000-N(р) | уточняйте у менеджера | 200 | — | N (розетка) | 450-1000 | линейная |
| KADAMM АБК-50/500-N(р) | -10-5 | — | 3 | N (розетка) | 50-500 | горизонтальная поляризация |
| KADAMM АБК-50/700-SMA(р) | -29…1 | 5 | — | SMA (розетка); по заказу — N (розетка) | 50-700 | линейная |
| KADAMM АБК-50/700-SMA(р)-А | уточняйте у менеджера | — | — | SMA (розетка); по заказу — N (розетка) | 50-700 | линейная |
| KADAMM АБК-500/3000-N(р) | уточняйте у менеджера | 20 | — | N (розетка) | 500-3000 | линейная |
| KADAMM АБК-60/600-N(р) | уточняйте у менеджера | 10 | — | N (розетка) | 60-600 | линейная |
| KADAMM АБК-60/600-N(р).2 | уточняйте у менеджера | 10 | — | N (розетка) | 60-600 | линейная |
| KADAMM АБК-80/3000-N(р) | уточняйте у менеджера | 20 | — | N (розетка) | 80-3000 | линейная |
| KADAMM АБК-800/4000-SMA(р) | 0 | 50 | 1,50 (тип.) | SMA (розетка) | 800-4000 | линейная |
| KADAMM АБК-9000/90000-1,0(р) | 4 | 3 | 2,0 (тип.) | 1,0 мм (розетка) | 9000-90000 | линейная |
Предельные значения: КСВН — не более. При заказе называйте артикул модели из таблицы. Прочерк — параметр не нормируется. Сроки поставки уточняйте у менеджера. На узком экране таблица прокручивается вправо.
Указаны у части моделей серии; у остальных параметр не нормируется.
| Параметр | Значение |
|---|---|
| Габаритные размеры, мм | Ø50 — KADAMM АБК-10000/110000-1,0(р), KADAMM АБК-9000/90000-1,0(р); Ø80 — KADAMM АБК-18000/40000-2,92(р), KADAMM АБК-18000/50000-2,4(р), KADAMM АБК-3000/40000-2,92(р), KADAMM АБК-3000/50000-2,4(р), KADAMM АБК-4000/40000-2,4(р), KADAMM АБК-4000/40000-2,92(р), KADAMM АБК-4000/50000-2,4(р); Ø3365,2×3214,3 — KADAMM АБК-20/3000-N(р); Ø148 — KADAMM АБК-20/6000-N(р), KADAMM АБК-20/8000-N(р); Ø123 — KADAMM АБК-2000/26500-SMA(р), KADAMM АБК-2000/30000-SMA(р); Ø190 — KADAMM АБК-800/4000-SMA(р) |
| Длина, мм | 3020 — KADAMM АБК-20/200-N(р); 1436 — KADAMM АБК-20/200-N(р).2, KADAMM АБК-30/200-N(р), KADAMM АБК-30/300-N(р); 1406 — KADAMM АБК-20/300-L29(р)-ВМ; φ700 — KADAMM АБК-200/3000-N(р); φ130 — KADAMM АБК-2000/18000-SMA(р); 914 — KADAMM АБК-50/500-N(р) |
| Ширина луча (−3 дБ), ° | круговая (всенаправленная) — KADAMM АБК-20/3000-N(р) |
| Материал | алюминий — KADAMM АБК-10000/110000-1,0(р), KADAMM АБК-18000/40000-2,92(р), KADAMM АБК-18000/50000-2,4(р), KADAMM АБК-20/3000-N(р), KADAMM АБК-20/6000-N(р), KADAMM АБК-20/8000-N(р), KADAMM АБК-2000/26500-SMA(р), KADAMM АБК-2000/30000-SMA(р), KADAMM АБК-3000/40000-2,92(р), KADAMM АБК-3000/50000-2,4(р), KADAMM АБК-4000/40000-2,4(р), KADAMM АБК-4000/40000-2,92(р), KADAMM АБК-4000/50000-2,4(р), KADAMM АБК-800/4000-SMA(р), KADAMM АБК-9000/90000-1,0(р) |
| Покрытие | окраска — KADAMM АБК-20/3000-N(р) |
| Масса, кг | 0,07 — KADAMM АБК-10000/110000-1,0(р), KADAMM АБК-9000/90000-1,0(р); 0,2 — KADAMM АБК-18000/40000-2,92(р), KADAMM АБК-18000/50000-2,4(р), KADAMM АБК-3000/40000-2,92(р), KADAMM АБК-3000/50000-2,4(р), KADAMM АБК-4000/40000-2,4(р), KADAMM АБК-4000/40000-2,92(р), KADAMM АБК-4000/50000-2,4(р); 33,961 — KADAMM АБК-20/3000-N(р); 2,15 — KADAMM АБК-20/6000-N(р), KADAMM АБК-20/8000-N(р); 0,4 — KADAMM АБК-2000/26500-SMA(р), KADAMM АБК-2000/30000-SMA(р); 1,6 — KADAMM АБК-800/4000-SMA(р) |
| Рабочая температура, °C | -25 –+55 — KADAMM АБК-20/3000-N(р) |
| Импульсная мощность, Вт | 1000 — KADAMM АБК-18000/40000-2,92(р), KADAMM АБК-3000/40000-2,92(р), KADAMM АБК-3000/50000-2,4(р), KADAMM АБК-4000/40000-2,92(р); 500 — KADAMM АБК-18000/50000-2,4(р), KADAMM АБК-4000/40000-2,4(р), KADAMM АБК-4000/50000-2,4(р); 3000 — KADAMM АБК-2000/26500-SMA(р), KADAMM АБК-2000/30000-SMA(р), KADAMM АБК-800/4000-SMA(р) |
| Усиление тракта со встроенным усилителем, дБ | -5…41 — KADAMM АБК-20/1000-SMA(р)-А, KADAMM АБК-20/3000-SMA(р)-А; 2…41 — KADAMM АБК-20/1000-SMA(р)-А.2; 1…41 — KADAMM АБК-30/1000-SMA(р)-А; 9…41 — KADAMM АБК-30/1000-SMA(р)-А.2; 11…41 — KADAMM АБК-50/700-SMA(р)-А |
| Выходная мощность усилителя (АМ), мВт | 100 — KADAMM АБК-20/1000-SMA(р)-А, KADAMM АБК-20/1000-SMA(р)-А.2, KADAMM АБК-20/3000-SMA(р)-А, KADAMM АБК-30/1000-SMA(р)-А, KADAMM АБК-30/1000-SMA(р)-А.2, KADAMM АБК-50/700-SMA(р)-А |
| Питание | КУ антенны и усиление усилителя раздельно, питание — уточняйте у менеджера — KADAMM АБК-20/1000-SMA(р)-А, KADAMM АБК-20/1000-SMA(р)-А.2, KADAMM АБК-20/3000-SMA(р)-А, KADAMM АБК-30/1000-SMA(р)-А, KADAMM АБК-30/1000-SMA(р)-А.2, KADAMM АБК-50/700-SMA(р)-А |
| Симметрирующее устройство (балун), коэффициент трансформации | 1:1 — KADAMM АБК-1000/6000-N(р), KADAMM АБК-150/1000-N(р), KADAMM АБК-160/1100-N(р), KADAMM АБК-3000/18000-N(р), KADAMM АБК-45/450-N(р), KADAMM АБК-60/600-N(р), KADAMM АБК-80/3000-N(р); 4:1 — KADAMM АБК-30/1000-N(р), KADAMM АБК-30/1200-N(р), KADAMM АБК-45/450-N(р).2, KADAMM АБК-60/600-N(р).2 |
| Параметр | Что означает |
|---|---|
| Диапазон частот, МГц | Рабочий диапазон антенны. В серии: 20–110000 МГц. |
| Коэффициент усиления, дБ | Усиление; на низких частотах меньше из-за малого электрического размера. В серии: −45…+5 дБ. |
| КСВН | Предельное согласование по диапазону; на нижних частотах выше. В серии: 1,5–3. |
| Поляризация | Линейная, вдоль оси конусов. В серии: горизонтальная поляризация; вертикальная поляризация; вертикальная; линейная. |
| Средняя мощность, Вт | Допустимая мощность при испытаниях на устойчивость. В серии: 3–3500 Вт. |
| Соединитель | Тип коаксиального входа. В серии: по таблице исполнений (вариантов: 7). |
Выбор внутри серии KADAMM АБК: коэффициент усиления, дБ — от 5 у KADAMM АБК-18000/50000-2,4(р) до -45…1 у KADAMM АБК-20/3000-SMA(р); средняя мощность, Вт — от 3500 у KADAMM АБК-20/300-L29(р)-ВМ до 3 у KADAMM АБК-10000/110000-1,0(р); КСВН — от 1,50 (тип.) у KADAMM АБК-800/4000-SMA(р) до 3 у KADAMM АБК-50/500-N(р).
Антенну ставят на диэлектрическую мачту с регулировкой высоты; ось конусов — по требуемой поляризации. Кабель отводят назад горизонтально не меньше, чем на размах антенны, с ферритовыми кольцами или без них — по методике.
Лаборатории антенных измерений, полигоны и площадки ЭМС, радиомониторинг, калибровка радиолокаторов.
Комплект поставки модели серии KADAMM АБК: антенна, паспорт изделия.
По калиброванному коэффициенту антенны напряжение на входе приёмника пересчитывают в напряжённость поля; без калибровки результат измерения нельзя привязать к норме.
По строке таблицы исполнений — полным артикулом.
Нет подходящего исполнения — пришлите требования к частотам и параметрам, подберём.
Это снижает массу и парусность при тех же электрических свойствах.
Повернуть антенну так, чтобы ось конусов совпала с нужной поляризацией.
Антенна становится электрически малой.
Для измерения напряжённости поля — да, антенный коэффициент по частоте.
Все 54 модели серии KADAMM АБК работают в диапазоне 20 МГц – 110 ГГц.
Соединители серии KADAMM АБК — N, SMA, 2,4 мм, 2,92 мм, 1,0 мм; по моделям: KADAMM АБК-20/200-N(р) — N (розетка); KADAMM АБК-20/200-N(р).2 — N (розетка); KADAMM АБК-30/200-N(р) — N (розетка); KADAMM АБК-30/300-N(р) — N (розетка); KADAMM АБК-50/500-N(р) — N (розетка); KADAMM АБК-200/3000-N(р) — N (розетка); ещё 48 в таблице исполнений.
Производитель — КАДАММ (KADAMM); термины параметров серии KADAMM АБК — по ГОСТ 23221-78 и ГОСТ 20265-83, характеристики моделей KADAMM АБК могут уточняться без уведомления.
Поставляем Биконические измерительные антенны KADAMM АБК под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
