Керамические сверхширокополосные (UWB) чип-антенны 3–9 ГГц для пайки оплавлением на печатную плату: 3000–9000 МГц, пиковое усиление 2,82–5,2 дБи, 7 исполнений.

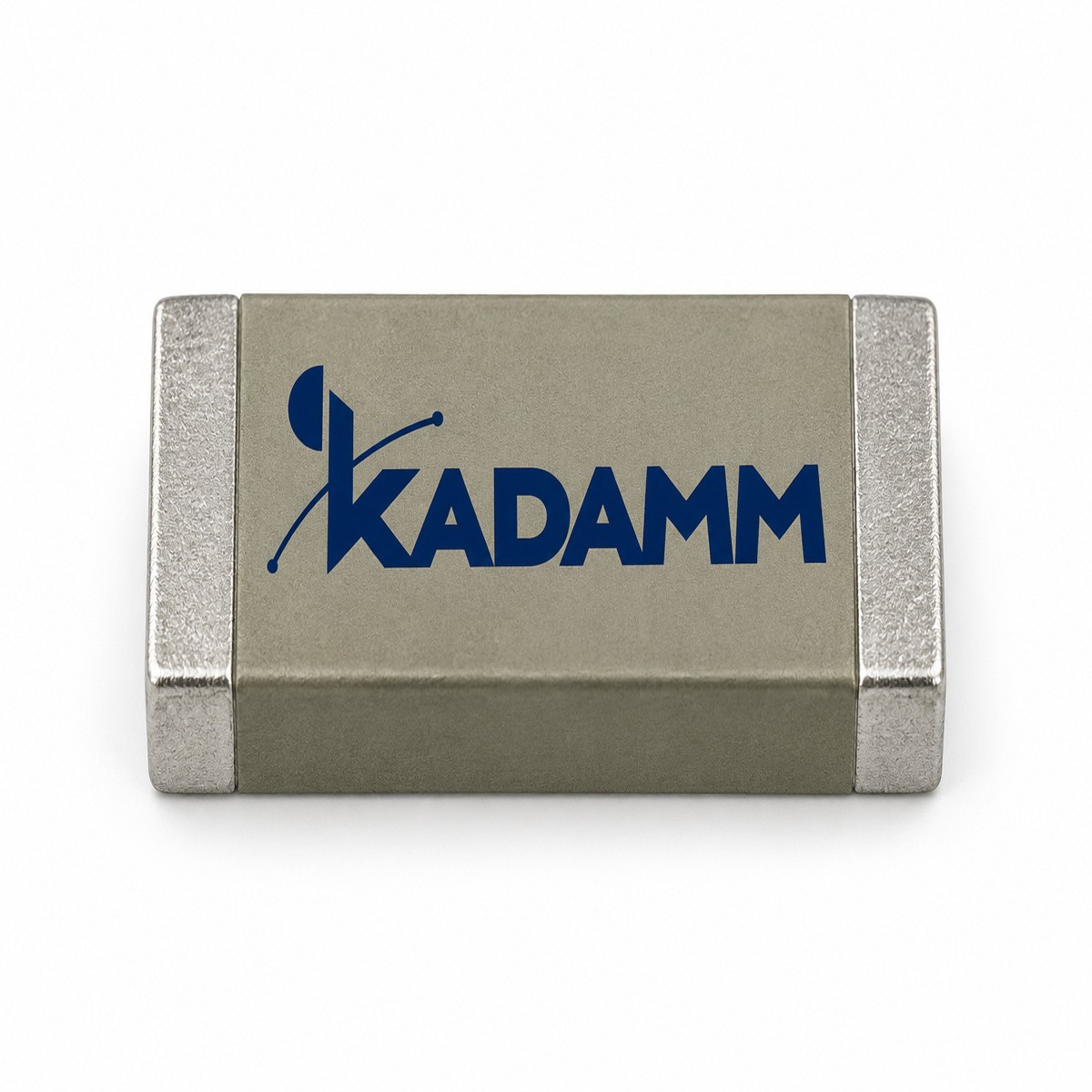

KADAMM ACH-UWB — чип-антенна для поверхностного монтажа, полоса 3000–9000 МГц. Основные данные: поляризация линейная. В карточке 7 исполнений — см. таблицу «Исполнения».
Встраиваемая антенна ставится внутрь корпуса устройства — трекера, счётчика, модема, датчика, контроллера. Её характеристики в изделии определяет окружение: площадь земли печатной платы, расстояние до металлических деталей, аккумулятора и экрана, материал корпуса. Поэтому паспортные значения получены в типовых условиях, а итоговое согласование проверяют уже в готовом устройстве.
Чип-антенну паяют на плату оплавлением; рядом с ней по документации оставляют область без меди и цепь согласования, которую подстраивают под конкретную плату. Длина корпуса и размер свободной зоны задают нижнюю частоту, на которой антенна ещё эффективна.
Со стороны фидера: сопротивление 50 Ом. Перемычку от магистрали DAS подбирают под тот же разъём; соединения затягивают ключом, без перекосов кабеля.
| Параметр | Значение |
|---|---|
| Тип | керамическая чип-антенна для поверхностного монтажа (SMD) |
| Диапазон серии | 3000–9000 МГц |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
| Пиковое усиление, полоса, согласование, КПД | по исполнению (см. таблицу «Исполнения») |
| Параметр | Значение |
|---|---|
| Корпус | керамический, SMD |
| Размеры | по исполнению (см. таблицу «Исполнения») |
| Рабочая температура | по исполнению (см. таблицу «Исполнения») |
| Выводы | под пайку оплавлением, без свинца |
| Артикул | Размеры | Диапазон | Пиковое усиление | Полоса | Согласование | КПД | Рабочая температура |
|---|---|---|---|---|---|---|---|
| KADAMM ACH-UWB-3216 | 3,2 × 1,6 × 1,2 мм (±0,2 / ±0,2 / ±0,1) | 6200–8200 МГц (центр 7220 МГц) | 4,53 дБи (7200 МГц) | 2000 МГц типично | КСВН ≤2,0 | 59,2–70,1 % | −40…+105 °C |
| KADAMM ACH-UWB-3216B | 3,2 × 1,6 × 1,2 мм | 6000–9000 МГц | 5,20 дБи | 3000 МГц | КСВН ≤2,5 | 63–80 % | −40…+85 °C |
| KADAMM ACH-UWB-3216C | 3,0 × 1,5 мм (типоразмер 3216); высота уточняйте у менеджера | 6000–8500 МГц | 4,58 дБи | 2500 МГц | уточняйте у менеджера | 83,0 % | −40…+85 °C |
| KADAMM ACH-UWB-5025 | 4,90 × 2,40 мм (±0,30); высота уточняйте у менеджера | 6000–8000 МГц | 4,09 дБи | 2000 МГц | уточняйте у менеджера | 79,9 % | −40…+85 °C |
| KADAMM ACH-UWB-8060 | 8,0 × 6,0 × 1,2 мм (±0,2) | 3200–7200 МГц (центр 5200 МГц) | уточняйте у менеджера | 4000 МГц типично | КСВН ≤3,5 | уточняйте у менеджера | −40…+100 °C |
| KADAMM ACH-UWB-8060B | 8,0 × 6,0 × 1,2 мм | 3000–8500 МГц | 2,82 дБи | 5500 МГц | уточняйте у менеджера | 43–80 % | −40…+85 °C |
| KADAMM ACH-UWB-8065 | 8 × 6,5 × 2 мм | 7700–8200 МГц (центр 7950 ± 100 МГц) | 5,0 дБи (на земле 30 × 10 мм) | 500 МГц | обратные потери не хуже −10 дБ | уточняйте у менеджера | −40…+85 °C |
Значения по документации на каждое исполнение; где данных нет — уточняйте у менеджера.
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
Устройства интернета вещей, трекеры и телематика, счётчики, датчики, терминалы, промышленные модемы — везде, где антенну нельзя выносить наружу корпуса.
При разработке устройства антенну выбирают по диапазонам радиомодуля и свободному месту в корпусе, а затем проверяют согласование на прототипе.
Полоса. Диапазоны радиомодуля — внутри 3000–9000 МГц.
Место. У края платы, вдали от металла, аккумулятора и экрана.
Подключение. Пайка, кабель IPEX или винт — по конструкции.
Чип-антенна КАДАММ ACH-UWB выбранного исполнения, поставка на ленте (количество в катушке — уточняйте у менеджера).
| Параметр | ACH-UWB | GPP-UHF | ACH-ISM | ACH-LTE | ACH-GSM |
|---|---|---|---|---|---|
| Фото |  |  |  |  |  |
| Диапазон частот | 3000–9000 МГц | 868 ± 3,0 МГц; 866,5 ± 3,0 МГц; 920 ± 3,0 МГц | 433–435 / 855–930 МГц | 698–5000 МГц | 824–960 / 1700–2170 МГц |
| Поляризация | линейная | круговая правая | линейная | линейная | линейная |
| Коэффициент усиления | 2,82–5,2 дБи | уточняйте у менеджера | −1,35–3,56 дБи | −3,09–4,55 дБи | 1,3–2,3 дБи |
| Тип | чип-антенна SMD UWB | пассивная патч-антенна | чип-антенна SMD ISM | чип-антенна SMD 4G / 5G | встраиваемая антенна |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть |
У края платы или на внутренней стенке корпуса, как можно дальше от металлических деталей, аккумулятора, экрана и мест, где корпус держат рукой. Пластиковый корпус над антенной не должен иметь металлизированных покрытий; рядом не прокладывают цепи питания и тактовые линии.
Паспортные параметры относятся к типовым условиям. В готовом изделии согласование проверяют анализатором цепей и при необходимости подстраивают цепью согласования на плате. Пришлите чертёж платы и корпуса — подскажем размещение. Для серийного изделия размещение проверяют на нескольких образцах.
Встраиваемая антенна работает вместе с платой и корпусом: земля платы, близкие металлические детали и материал корпуса меняют её резонансную частоту и согласование. Паспортные значения получены на эталонной плате. Чем меньше плата и ближе металл, тем сильнее сдвигается резонанс антенны.
Поэтому после установки антенну подстраивают цепью согласования под конкретное изделие. Это обычная часть разработки устройства; рекомендации по согласованию дадим по документации на антенну. Подстройка выполняется один раз на разработке, а в серии повторяется по той же схеме.
Подойдёт, если все частоты сети — передачи и приёма — лежат в полосе 3000–9000 МГц. Внутри полосы согласование нормировано целиком, поэтому важно только не прижимать каналы к самым краям диапазона. Запас от краёв нужен ещё и на случай расширения сети новыми каналами.
По частотам в полосу антенны попадают: сети LTE/NR 3500, LTE/NR 3700, 5G NR 3,5 ГГц (диапазоны 3GPP B42/n78, B43/n78, n78). Если частоты сети разбросаны по разным участкам или выходят за край полосы, пришлите их список — проверим, хватит ли одной антенны и нужен ли комбайнер или вторая антенна.
Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.
Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
Артикул для заказа — KADAMM ACH-UWB, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ACH-UWB могут уточняться без уведомления.
Поставляем KADAMM ACH-UWB — чип-антенны SMD сверхширокополосные 3–9 ГГц (UWB) для пайки на плату, 7 исполнений под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
