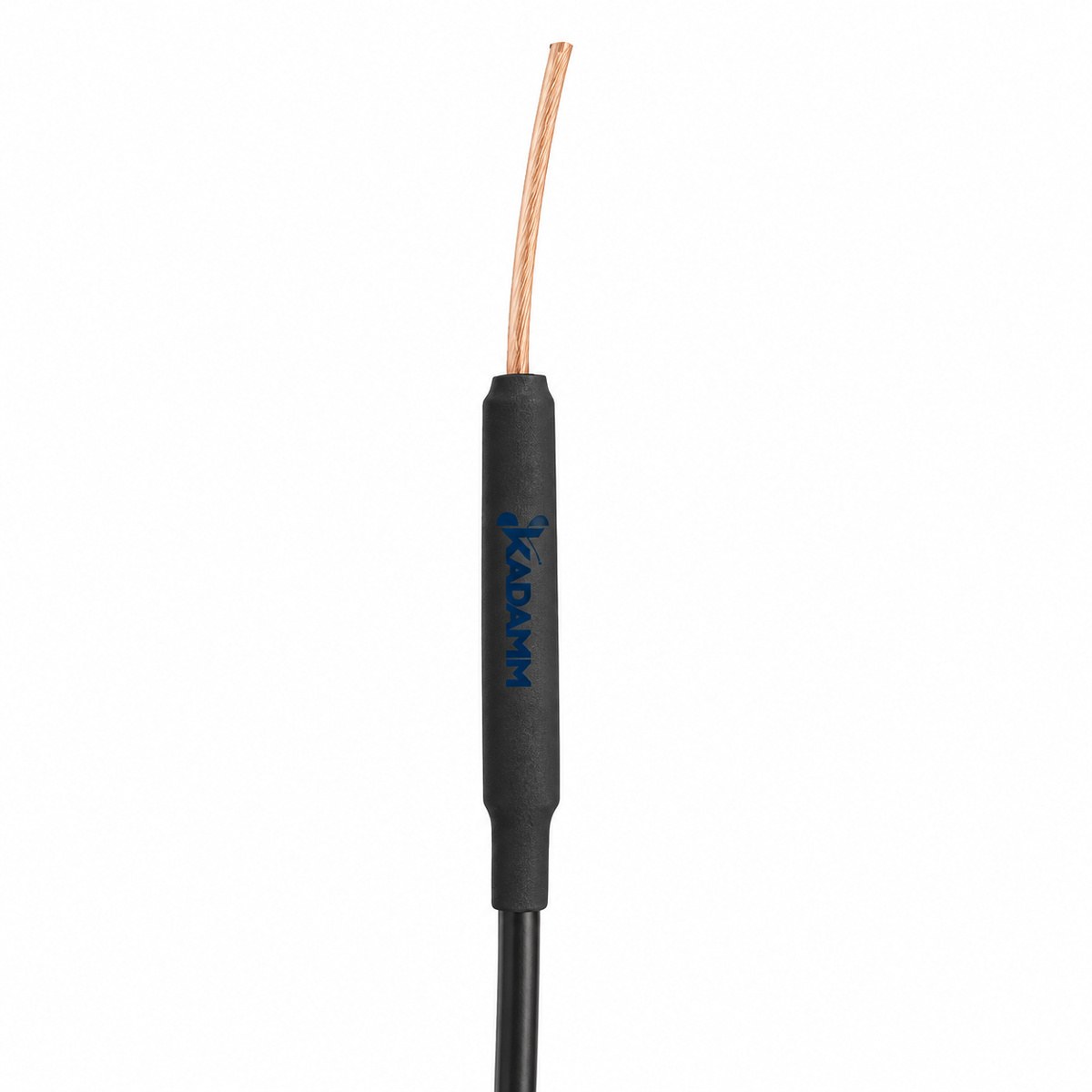

KADAMM AEP-GSM — встраиваемые антенны 2G/3G 824–2170 МГц: печатные платы и внутренние элементы с кабелем, 0–2 дБи

У края платы или на внутренней стенке корпуса, как можно дальше от металлических деталей, аккумулятора, экрана и мест, где корпус держат рукой. Пластиковый корпус над антенной не должен иметь металлизированных покрытий; рядом не прокладывают цепи питания и тактовые линии.

Паспортные параметры относятся к типовым условиям. В готовом изделии согласование проверяют анализатором цепей и при необходимости подстраивают цепью согласования на плате. Пришлите чертёж платы и корпуса — подскажем размещение. Для серийного изделия размещение проверяют на нескольких образцах.

Встраиваемая антенна работает вместе с платой и корпусом: земля платы, близкие металлические детали и материал корпуса меняют её резонансную частоту и согласование. Паспортные значения получены на эталонной плате. Чем меньше плата и ближе металл, тем сильнее сдвигается резонанс антенны.

Поэтому после установки антенну подстраивают цепью согласования под конкретное изделие. Это обычная часть разработки устройства; рекомендации по согласованию дадим по документации на антенну. Подстройка выполняется один раз на разработке, а в серии повторяется по той же схеме.

Подойдёт, если все частоты сети — передачи и приёма — лежат в полосе 824–960 / 1710–2170 МГц. Внутри полосы согласование нормировано целиком, поэтому важно только не прижимать каналы к самым краям диапазона. Запас от краёв нужен ещё и на случай расширения сети новыми каналами.

По частотам в полосу антенны попадают: ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; сети LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800, UMTS2100, LTE 2100 (диапазоны 3GPP B5/n5, B8/n8, B3/n3, B1/n1). Если частоты сети разбросаны по разным участкам или выходят за край полосы, пришлите их список — проверим, хватит ли одной антенны и нужен ли комбайнер или вторая антенна.

Разъём антенны — SMA, SMB, IPEX, MCF; ответную часть кабельной сборки берут того же типа. Переходники в тракте лучше не ставить: каждый добавляет потери и ещё одну точку, где со временем ухудшается контакт и растёт интермодуляция. Если разъём радиостанции другой, переход делают кабельной сборкой с нужными разъёмами на концах.

Внутри здания перемычку от магистрали делают как можно короче, без резких изгибов и пережатий; длинные участки прокладывают кабелем с низкими потерями. Пришлите схему системы — подберём перемычки и разъёмы под антенну. Длину перемычки выбирают с небольшим запасом, чтобы кабель не тянул разъём при ветре или вибрации.

Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.

Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
