Керамические чип-антенны Wi-Fi 5 ГГц и двухдиапазонные 2,4 / 5 ГГц для пайки оплавлением на печатную плату: 2400–2500 / 5150–7125 МГц, пиковое усиление 0,1–4,05 дБи, 9 исполнений.

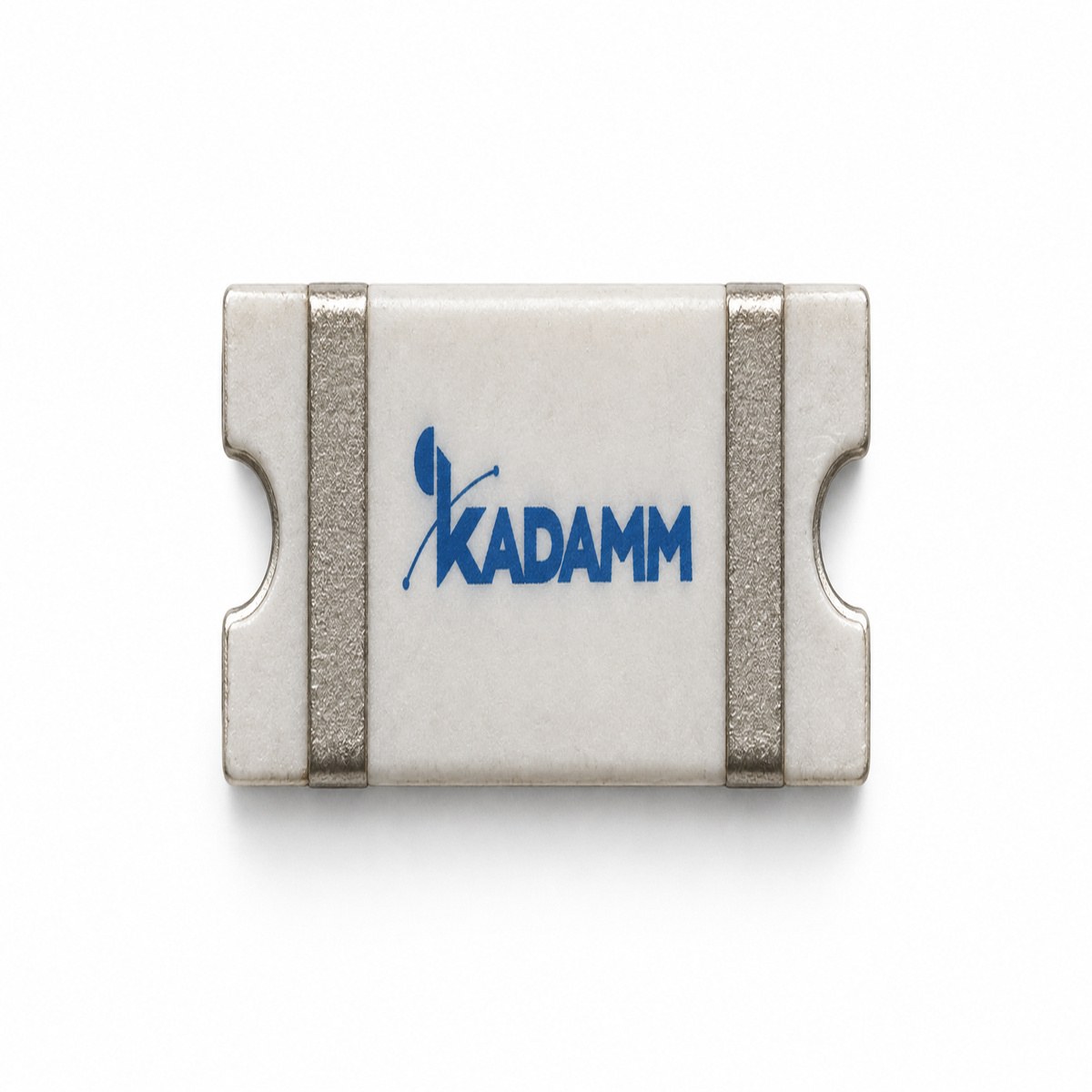

KADAMM ACH-2458 — встраиваемая антенна для сетей Wi-Fi 2,4 ГГц и 5 ГГц и 6 ГГц. Основные данные: полосы 2400–2500 / 5150–7125 МГц; поляризация линейная. В карточке 9 исполнений; различия — в таблице «Исполнения».
Про диапазоны: в полосе 2,4 ГГц всего 13 каналов с шагом 5 МГц, и без взаимного перекрытия помещаются лишь три канала шириной 20 МГц, зато сигнал лучше проходит через листву и перегородки; в полосе 5 ГГц каналов десятки, их объединяют в широкие каналы 40, 80 и 160 МГц ради скорости; цена — затухание: на той же дистанции потери в свободном пространстве примерно на 7 дБ больше, чем на 2,4 ГГц; полоса 6 ГГц (Wi-Fi 6E) добавляет ещё около 1,2 ГГц спектра для широких каналов.
Встраиваемая антенна ставится внутрь корпуса устройства. Её реальные характеристики зависят от окружения: площади земли печатной платы, расстояния до металлических деталей, аккумулятора и экрана. Паспортные значения получены в типовых условиях, поэтому антенну размещают подальше от металла, а согласование проверяют уже в изделии.
Внутри устройства кабель от антенны к модулю держат коротким и без петель: тонкие кабели под разъём IPEX на частотах Wi-Fi теряют заметно больше толстых, а на 5 ГГц — больше, чем на 2,4 ГГц.
| Параметр | Значение |
|---|---|
| Тип | керамическая чип-антенна для поверхностного монтажа (SMD) |
| Диапазон серии | 2400–2500 / 5150–7125 МГц |
| Поляризация | линейная |
| Волновое сопротивление | 50 Ом |
| Пиковое усиление, полоса, согласование, КПД | по исполнению (см. таблицу «Исполнения») |
| Параметр | Значение |
|---|---|
| Корпус | керамический, SMD |
| Размеры | по исполнению (см. таблицу «Исполнения») |
| Рабочая температура | по исполнению (см. таблицу «Исполнения») |
| Выводы | под пайку оплавлением, без свинца |
| Артикул | Размеры | Диапазон | Пиковое усиление | Полоса | Согласование | КПД | Рабочая температура |
|---|---|---|---|---|---|---|---|
| KADAMM ACH-2458-1608 | 1,6 × 0,8 × 0,6 мм | 2400–2500 / 5150–5850 МГц | 0,72 / 3,44 дБи | по полосам | КСВН менее 3 | 63–79 / 64–81 % | −40…+85 °C |
| KADAMM ACH-2458-3216 | 3,2 × 1,6 × 1,2 мм (±0,2 / ±0,2 / ±0,1) | 2400–2500 / 5150–5850 МГц | 2,23 / 4,05 дБи | 100 / 800 МГц типично | обратные потери не хуже −7 дБ | до 66,5 / 76,8 % | −40…+125 °C |
| KADAMM ACH-2458-3216B | 3,2 × 1,6 × 0,4 мм (±0,2 / ±0,2 / ±0,1) | 2400–2500 / 5150–5850 МГц | 0,6 / 0,7 дБи | 100 / 700 МГц типично | обратные потери не хуже −10 / −6 дБ | до 67,8 / 60,4 % | −40…+85 °C |
| KADAMM ACH-2458-3216C | 3,00 × 1,50 × 0,50 мм (±0,10) | 2400–2500 / 5150–5875 МГц | 1,3 / 2,4 дБи | по полосам | уточняйте у менеджера | 74 / 65 % | −40…+85 °C |
| KADAMM ACH-2458-3216D | 3,10 × 1,55 × 0,55 мм (±0,10) | 2400–2500 / 5150–7125 МГц | 0,1 / 3,5 дБи | по полосам | уточняйте у менеджера | 45 / 80 % | −40…+85 °C |
| KADAMM ACH-2458-5036 | 5,0 × 3,6 × 0,6 мм | 2400–2500 / 5150–5850 МГц | 1,21 / 3,40 дБи | по полосам | КСВН менее 2,0 | 71–80 / 75–84 % | −40…+85 °C |
| KADAMM ACH-2458-5220 | 5,25 × 2,00 × 0,45 мм (±0,20) | 2450 / 5500 МГц (центральные) | 0,56 / 3,31 дБи | не менее 100 / 700 МГц | обратные потери не хуже −6,5 / −10 дБ | уточняйте у менеджера | −40…+110 °C |
| KADAMM ACH-58-5025 | 4,90 × 2,40 × 0,55 мм (±0,30 / ±0,30 / ±0,10) | 5150–5825 МГц | 2,86 дБи | 675 МГц (5150–5825 МГц) | уточняйте у менеджера | 78 % | −40…+85 °C |
| KADAMM ACH-58-10025 | 10 × 2,5 × 2,5 мм (±0,2 / ±0,2 / ±0,1) | 5500 МГц (центральная) | 3,2 дБи | 100 МГц типично | КСВН ≤2,0 | до 63,3 % | −40…+85 °C |
Значения по документации на каждое исполнение; где данных нет — уточняйте у менеджера.
Встраиваемые антенны — для приборов с модулем Wi-Fi: контроллеры, терминалы, счётчики, IoT-устройства, бытовая техника; антенна помещается в корпус и подключается к плате кабелем или пайкой.
Диапазон. Антенна должна перекрывать полосы точки доступа: 2,4 ГГц и 5 ГГц и 6 ГГц.
Тип. Встраиваемая — внутрь корпуса; проверьте место и тип подключения к плате.
Чип-антенна КАДАММ ACH-2458 выбранного исполнения, поставка на ленте (количество в катушке — уточняйте у менеджера).
| Параметр | ACH-2458 | GPP-24-25 | AVV-0660 | ACH-24 | APCB-LTE-5 |
|---|---|---|---|---|---|
| Фото |  |  |  |  |  |
| Диапазон частот | 2400–2500 / 5150–7125 МГц | 2450 ± 5,0 МГц | 600–6000 МГц | 2400–2500 МГц | 600–960 / 1700–3800 МГц |
| Поляризация | линейная | круговая правая | — | линейная | линейная |
| Коэффициент усиления | 0,1–4,05 дБи | 3,5 дБи (тип.) | уточняйте у менеджера | 0,99–7,01 дБи | 2,0 / 5,0 дБи (тип.) |

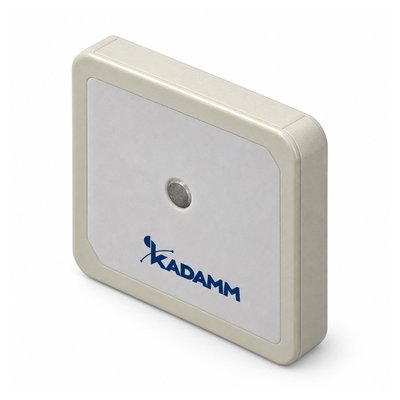

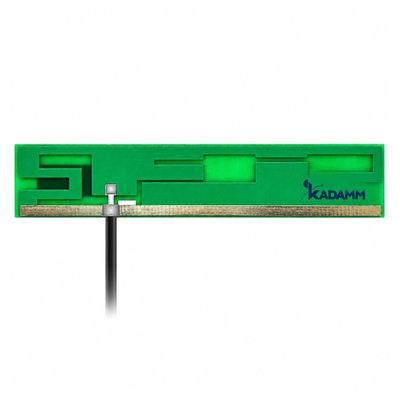

| Тип | чип-антенна SMD 2,4 / 5 ГГц | пассивная патч-антенна | печатная сверхширокополосная антенна Вивальди | чип-антенна SMD | печатная антенна на плате |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть |
Подойдёт, если совпадают три вещи: диапазон, число входов и разъём. KADAMM ACH-2458 работает в полосах 2,4 ГГц и 5 ГГц и 6 ГГц. Диапазоны точки доступа указаны в её паспорте; двухдиапазонному устройству нужна двухдиапазонная антенна или по антенне на каждый диапазон.
Обратите внимание на тип разъёма: у роутеров часто стоят «обратные» RP-SMA и RP-TNC, которые не стыкуются с обычными SMA и TNC; при несовпадении понадобится переходник или кабель с нужными разъёмами. Пришлите модель оборудования — проверим совместимость.
Антенну ставят как можно дальше от металлических деталей, аккумулятора, экрана и мест, где корпус берут рукой; пластиковый корпус над ней не должен содержать металлизированных покрытий. Кабель от антенны к плате прокладывают без резких изгибов и не вдоль цепей питания и тактовых линий, чтобы не собирать наводки.
Паспортные усиление и КСВН получены в типовых условиях. В готовом изделии согласование проверяют анализатором цепей и при необходимости подстраивают цепью согласования на плате. Пришлите чертёж корпуса и расположение платы — подскажем, где разместить антенну и какой длины взять кабель.
Чем короче, тем лучше: на частотах Wi-Fi потери в кабеле велики и растут с частотой, на 5 ГГц они заметно больше, чем на 2,4 ГГц. Несколько метров тонкого кабеля способны съесть всё усиление антенны, поэтому длину снижения считают в энергетике линии.
Для наружных установок выгоднее поставить точку доступа рядом с антенной на мачте и подвести к ней Ethernet с питанием PoE. Если без длинного ВЧ-кабеля не обойтись, берут кабель с низкими потерями и минимумом переходников; подберём кабельную сборку с нужными разъёмами и посчитаем её затухание на рабочей частоте.
Возможность наружной установки зависит от исполнения — уточняйте у менеджера. Разъёмы после монтажа герметизируют самовулканизирующейся лентой или термоусадкой, кабель закрепляют, чтобы он не раскачивался ветром и не тянул разъём, а петлю перед разъёмом делают так, чтобы вода стекала вниз, а не к соединению.
Антенну на мачте заземляют вместе с опорой, на вводе кабеля в здание ставят грозоразрядник. Для помещений и корпусов приборов эти меры не нужны, достаточно аккуратной прокладки кабеля без резких изгибов и пережатий; антенну с магнитным или клеевым основанием ставят на чистую ровную поверхность.
Артикул для заказа — KADAMM ACH-2458, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM ACH-2458 могут уточняться без уведомления.
Поставляем KADAMM ACH-2458 — чип-антенны SMD Wi-Fi 5 ГГц и двухдиапазонные 2,4 / 5 ГГц для пайки на плату, 9 исполнений под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Встраиваемая антенна стоит внутри корпуса прибора: на плате, на стенке корпуса или на отдельной плате. От неё зависит дальность модуля Wi-Fi, Bluetooth, ZigBee, LTE или приёмника ГНСС, и именно её чаще всего «ломает»…
