Печатная сверхширокополосная антенна Вивальди с двойной поляризацией: 600–6000 МГц.

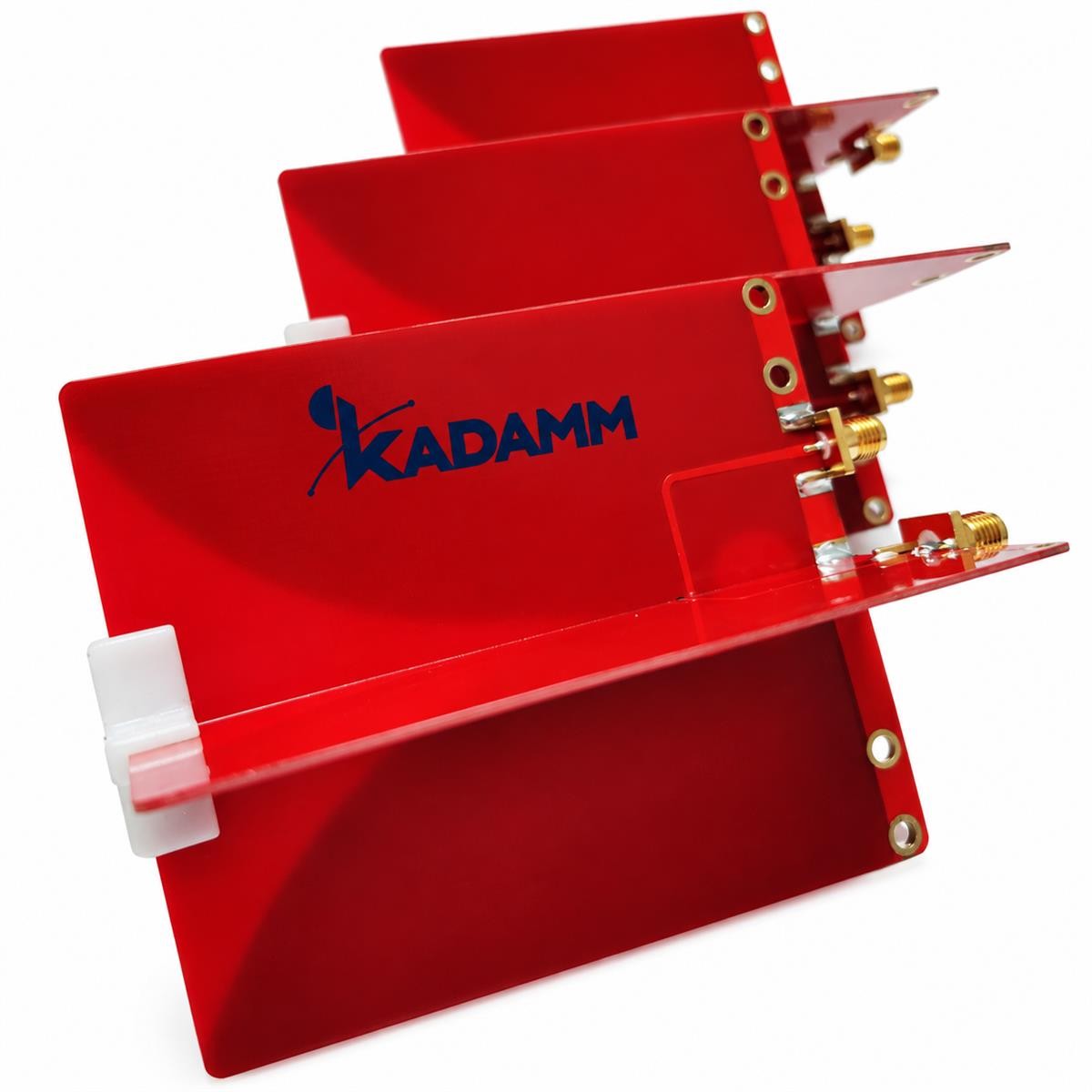

Антенна КАДАММ AVV-0660 — печатная сверхширокополосная антенна Вивальди с двойной поляризацией. Рабочие частоты 600–6000 МГц, разъём SMA.
Характеристики по документации на модель: КСВН <3 в диапазоне 1000–6000 МГц. Конструкция: размеры 95 × 86 × 1 мм.
Применение — измерительные стенды, системы мониторинга радиоэфира и сверхширокополосные приёмники.
| Параметр | Значение |
|---|---|
| Диапазон | 600–6000 МГц |
| КСВН | <3 в диапазоне 1000–6000 МГц |
| Тип | печатная антенна Вивальди с двойной поляризацией |
| Волновое сопротивление | 50 Ом |
| Усиление | уточняйте у менеджера |
| Параметр | Значение |
|---|---|
| Размеры одного полотна | 95 × 86 × 1 мм |
| Разъём | SMA, розетка |
| Диапазон | Частоты | Дуплекс | Технологии |
|---|---|---|---|
| B28 / n28 | UL 703–748 / DL 758–803 МГц | FDD | LTE 700 (APT) |
| B20 / n20 | UL 832–862 / DL 791–821 МГц | FDD | LTE 800 |
| B5 / n5 | UL 824–849 / DL 869–894 МГц | FDD | LTE 850 |
| B8 / n8 | UL 880–915 / DL 925–960 МГц | FDD | GSM900, UMTS900, LTE 900 |
| B3 / n3 | UL 1710–1785 / DL 1805–1880 МГц | FDD | GSM1800, LTE 1800 |
| B1 / n1 | UL 1920–1980 / DL 2110–2170 МГц | FDD | UMTS2100, LTE 2100 |
| B40 / n40 | 2300–2400 МГц | TDD | LTE TDD 2300 |
| B7 / n7 | UL 2500–2570 / DL 2620–2690 МГц | FDD | LTE 2600 |
| B38 / n38 | 2570–2620 МГц | TDD | LTE TDD 2600 |
| B41 / n41 | 2496–2690 МГц | TDD | LTE/NR TDD 2600 (полный) |
| B42 / n78 | 3400–3600 МГц | TDD | LTE/NR 3500 |
| B43 / n78 | 3600–3800 МГц | TDD | LTE/NR 3700 |
| n78 | 3300–3800 МГц | TDD | 5G NR 3,5 ГГц |
Перечислены диапазоны 3GPP (TS 36.101, TS 38.101-1), полосы UL и DL которых целиком входят в рабочие полосы антенны.
KADAMM AVV-0660 работает в полосах 600–6000 МГц: Wi-Fi 2,4 ГГц и 5 ГГц; ISM/LoRa 868 МГц; ISM/LoRa 915 МГц; BeiDou B1; GPS L1 / Galileo E1; ГЛОНАСС L1; GPS L5 / Galileo E5a; сети LTE 700 (APT), LTE 800, LTE 850, GSM900, UMTS900, LTE 900, GSM1800, LTE 1800 (диапазоны 3GPP B28/n28, B20/n20, B5/n5, B8/n8, B3/n3, B1/n1, B40/n40, B7/n7, B38/n38, B41/n41 и др.). AVV-0660 — измерительные стенды, системы мониторинга радиоэфира и сверхширокополосные приёмники.
Антенна КАДАММ AVV-0660.
KADAMM AVV-0660 покрывает Wi-Fi 2,4 ГГц, каналы 1–13; Wi-Fi 5 ГГц, каналы 36–64; Wi-Fi 5 ГГц, каналы 100–140; Wi-Fi 5 ГГц, каналы 149–165.
У KADAMM AVV-0660 — SMA, розетка.
У KADAMM AVV-0660 размеры 95 × 86 × 1 мм.
Артикул для заказа — KADAMM AVV-0660, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AVV-0660 могут уточняться без уведомления.
Поставляем KADAMM AVV-0660 — печатная антенна Вивальди 600–6000 МГц, двойная поляризация, SMA под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
