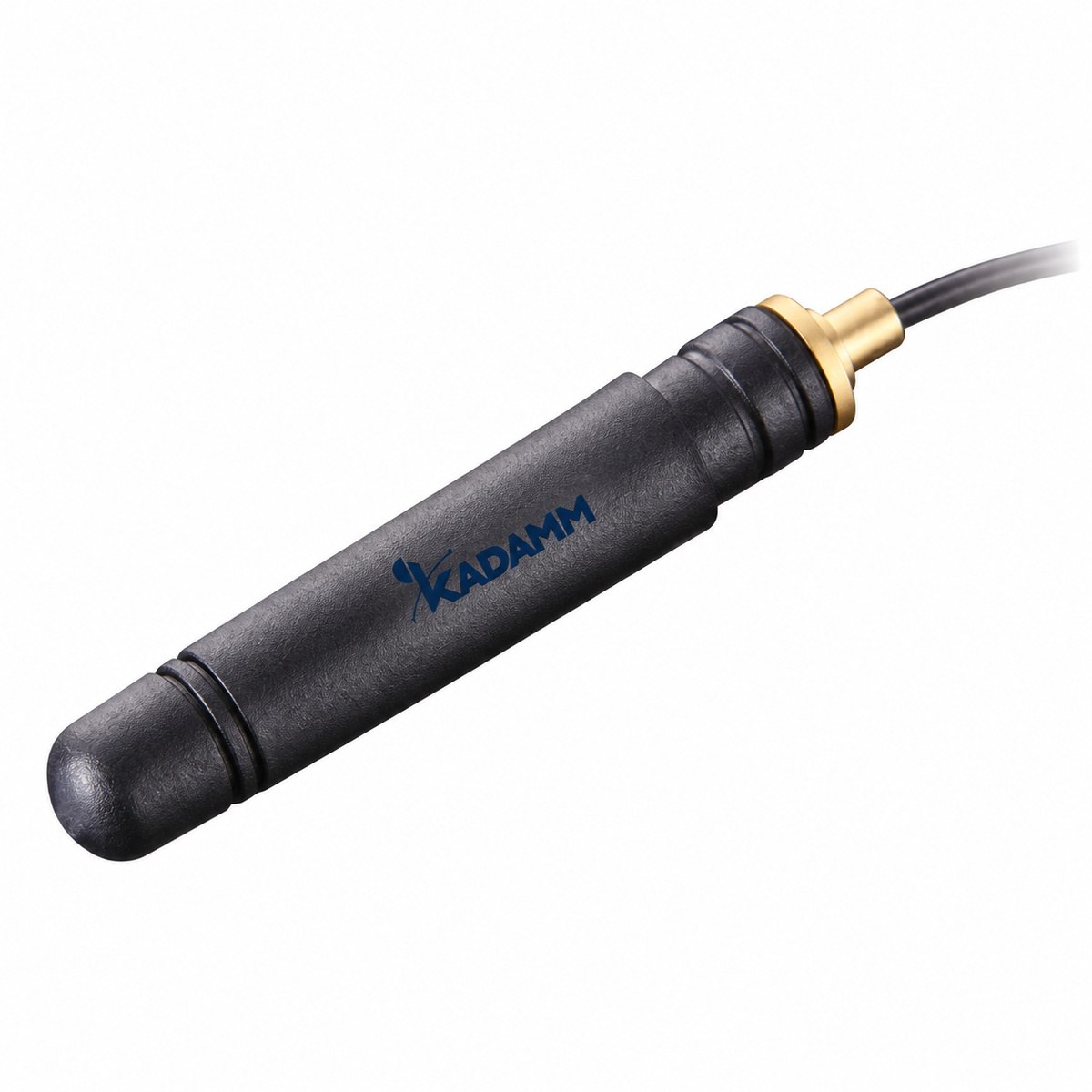

KADAMM AEP-W — встраиваемые антенны Wi-Fi 2,4 и 2,4/5 ГГц: печатные платы и внутренние элементы, 2–3 дБи

Подойдёт, если совпадают три вещи: диапазон, число входов и разъём. KADAMM AEP-W работает в полосах 2,4 ГГц и 5 ГГц, разъём — SMA, SMB, IPEX. Диапазоны точки доступа указаны в её паспорте; двухдиапазонному устройству нужна двухдиапазонная антенна или по антенне на каждый диапазон.

Обратите внимание на тип разъёма: у роутеров часто стоят «обратные» RP-SMA и RP-TNC, которые не стыкуются с обычными SMA и TNC; при несовпадении понадобится переходник или кабель с нужными разъёмами. Пришлите модель оборудования — проверим совместимость.

Антенну ставят как можно дальше от металлических деталей, аккумулятора, экрана и мест, где корпус берут рукой; пластиковый корпус над ней не должен содержать металлизированных покрытий. Кабель от антенны к плате прокладывают без резких изгибов и не вдоль цепей питания и тактовых линий, чтобы не собирать наводки.

Паспортные усиление и КСВН получены в типовых условиях. В готовом изделии согласование проверяют анализатором цепей и при необходимости подстраивают цепью согласования на плате. Пришлите чертёж корпуса и расположение платы — подскажем, где разместить антенну и какой длины взять кабель.

Чем короче, тем лучше: на частотах Wi-Fi потери в кабеле велики и растут с частотой, на 5 ГГц они заметно больше, чем на 2,4 ГГц. Несколько метров тонкого кабеля способны съесть всё усиление антенны, поэтому длину снижения считают в энергетике линии.

Для наружных установок выгоднее поставить точку доступа рядом с антенной на мачте и подвести к ней Ethernet с питанием PoE. Если без длинного ВЧ-кабеля не обойтись, берут кабель с низкими потерями и минимумом переходников; подберём кабельную сборку с нужными разъёмами и посчитаем её затухание на рабочей частоте.

Да: рабочая температура −40…+85 °C. Разъёмы после монтажа герметизируют самовулканизирующейся лентой или термоусадкой, кабель закрепляют, чтобы он не раскачивался ветром и не тянул разъём, а петлю перед разъёмом делают так, чтобы вода стекала вниз, а не к соединению.

Антенну на мачте заземляют вместе с опорой, на вводе кабеля в здание ставят грозоразрядник. Для помещений и корпусов приборов эти меры не нужны, достаточно аккуратной прокладки кабеля без резких изгибов и пережатий; антенну с магнитным или клеевым основанием ставят на чистую ровную поверхность.
