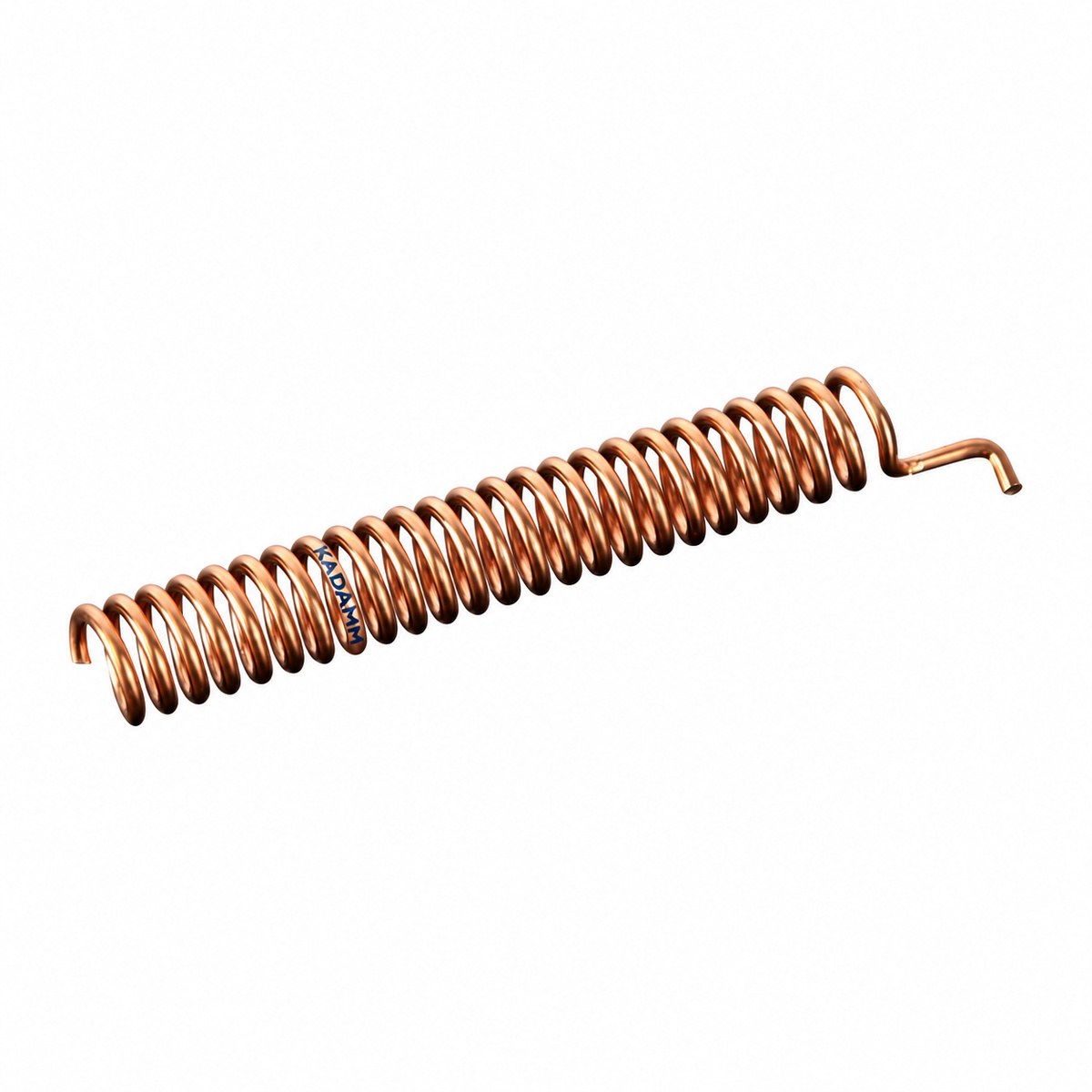

KADAMM AHS — пружинные антенны 433 и 868 МГц под пайку или на винт, 2 дБи

У края платы или на внутренней стенке корпуса, как можно дальше от металлических деталей, аккумулятора, экрана и мест, где корпус держат рукой. Пластиковый корпус над антенной не должен иметь металлизированных покрытий; рядом не прокладывают цепи питания и тактовые линии.

Паспортные параметры относятся к типовым условиям. В готовом изделии согласование проверяют анализатором цепей и при необходимости подстраивают цепью согласования на плате. Пришлите чертёж платы и корпуса — подскажем размещение. Для серийного изделия размещение проверяют на нескольких образцах.

Встраиваемая антенна работает вместе с платой и корпусом: земля платы, близкие металлические детали и материал корпуса меняют её резонансную частоту и согласование. Паспортные значения получены на эталонной плате. Чем меньше плата и ближе металл, тем сильнее сдвигается резонанс антенны.

Поэтому после установки антенну подстраивают цепью согласования под конкретное изделие. Это обычная часть разработки устройства; рекомендации по согласованию дадим по документации на антенну. Подстройка выполняется один раз на разработке, а в серии повторяется по той же схеме.

Подойдёт, если все частоты сети — передачи и приёма — лежат в полосе 428–438 / 863–873 МГц. Внутри полосы согласование нормировано целиком (КСВН менее 2,5), поэтому важно только не прижимать каналы к самым краям диапазона. Запас от краёв нужен ещё и на случай расширения сети новыми каналами.

По частотам в полосу антенны попадают: ISM/LoRa 868 МГц. Если частоты сети разбросаны по разным участкам или выходят за край полосы, пришлите их список — проверим, хватит ли одной антенны и нужен ли комбайнер или вторая антенна. По списку частот видно и то, нужен ли фильтр от соседних мощных передатчиков на той же площадке.

Назовите полный артикул KADAMM из таблицы характеристик или исполнений и количество. Если исполнение подбирается под проект, пришлите частоты, тип разъёма, способ крепления и условия эксплуатации — по ним подберём модель и проверим совместимость с вашим оборудованием.

Параметры, помеченные «уточняйте у менеджера», подтверждаются при заказе по документации на партию. Сроки поставки и комплект крепления также уточняйте у менеджера: они зависят от исполнения и количества. Вместе с антенной можно заказать кабельные сборки и крепёж под ваш объект.
