Гибкая печатная антенна (FPC) на клеевом слое для установки внутрь корпуса прибора: 2,4 ГГц.

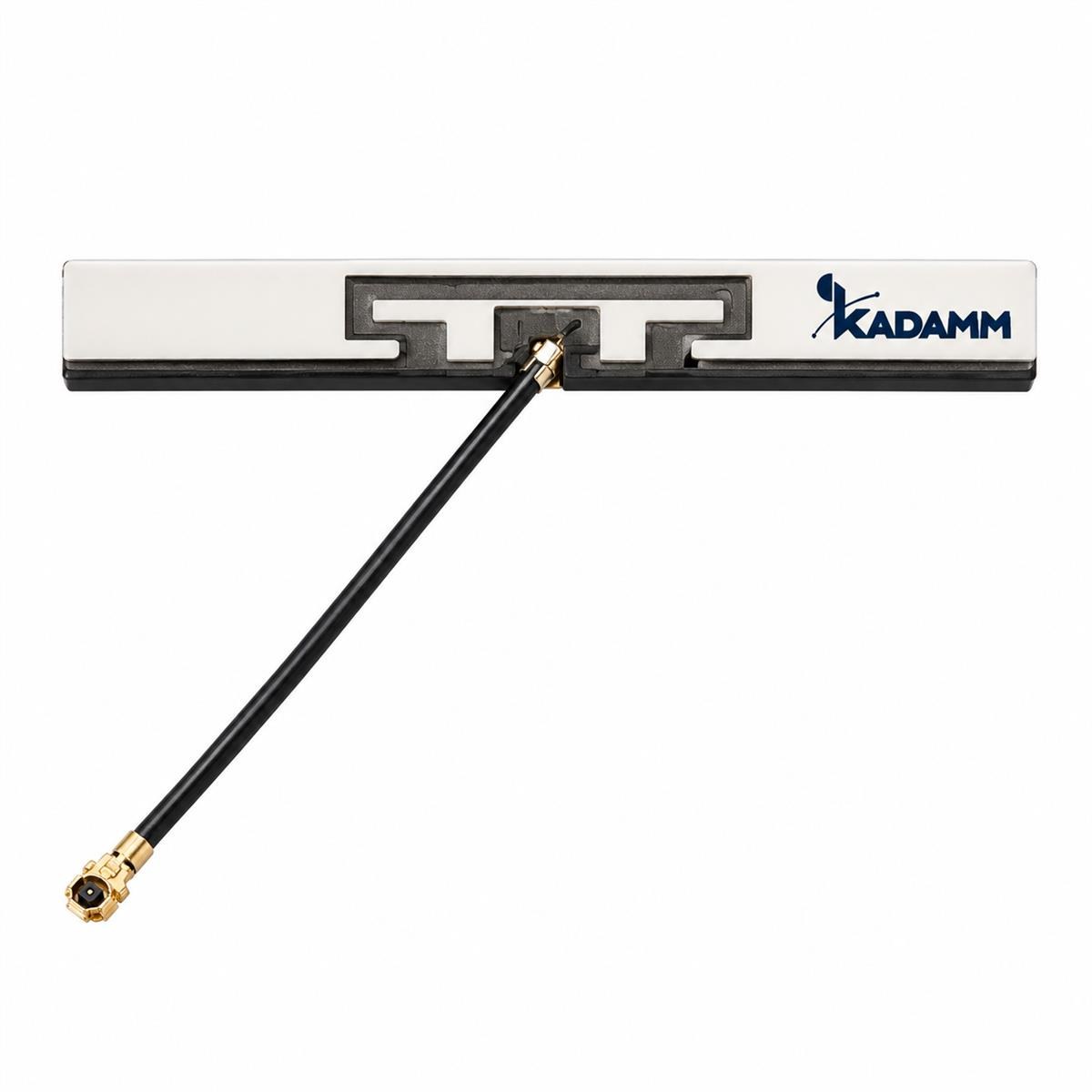

Антенна КАДАММ AFP-24-240 — гибкая печатная антенна (FPC) на клеевом слое для установки внутрь корпуса прибора. Рабочие частоты 2,4 ГГц, усиление 2,0 дБи, разъём IPEX (U.FL).
Характеристики по документации на модель: КСВН ≤2,0; поляризация горизонтальная; максимальная мощность 10 Вт. Конструкция: длина 45,8 ± 0,2 мм; кабель микрокоаксиальный 1,13 мм, длина 240 мм; рабочая температура −35…+75 °C.
Применение — модули и точки доступа Wi-Fi 2,4 ГГц, Bluetooth и ZigBee.
| Параметр | Значение |
|---|---|
| Диапазон | 2,4 ГГц |
| Полоса | 100 МГц |
| КСВН | ≤2,0 |
| Усиление | 2,0 дБи |
| Поляризация | горизонтальная |
| Диаграмма | круговая в горизонтальной плоскости |
| Волновое сопротивление | 50 Ом |
| Максимальная мощность | 10 Вт |
| Параметр | Значение |
|---|---|
| Тип | гибкая печатная антенна (FPC) на клеевом слое 3M 300LSE |
| Длина полотна | 45,8 ± 0,2 мм |
| Кабель | микрокоаксиальный 1,13 мм, длина 240 мм |
| Разъём | IPEX (U.FL) |
| Рабочая температура | −35…+75 °C |
AFP-24-240 — модули и точки доступа Wi-Fi 2,4 ГГц, Bluetooth и ZigBee.
Антенна КАДАММ AFP-24-240.
Рабочие полосы KADAMM AFP-24-240 — 2400–2400 МГц.
У KADAMM AFP-24-240 — IPEX (U.FL); поляризация — горизонтальная.
Наклеить на внутреннюю поверхность пластикового корпуса, вдали от металла, аккумулятора и экранов; кабель не перегибать у разъёма IPEX.
Артикул для заказа — KADAMM AFP-24-240, производитель КАДАММ (KADAMM); термины — по ГОСТ Р 55787-2013 и ГОСТ 24375-80, характеристики KADAMM AFP-24-240 могут уточняться без уведомления.
Поставляем KADAMM AFP-24-240 — гибкая встраиваемая антенна Wi-Fi 2,4 ГГц, 2 дБи, кабель 240 мм, IPEX под заказ с доставкой в любой регион России. Работаем с юридическими и физическими лицами: договор поставки, счёт с НДС, закрывающие документы.
Цену, комплектацию и срок поставки уточнит менеджер по вашему запросу. Инженер поможет подобрать модель или аналог под вашу задачу.
Встраиваемая антенна стоит внутри корпуса прибора: на плате, на стенке корпуса или на отдельной плате. От неё зависит дальность модуля Wi-Fi, Bluetooth, ZigBee, LTE или приёмника ГНСС, и именно её чаще всего «ломает»…
