Внешняя секторная антенна Wi-Fi для точек доступа и базовых станций беспроводных сетей: 2400–2500 / 5150–5950 / 6000–7125 МГц, вертикальной поляризацией, 6 портов.

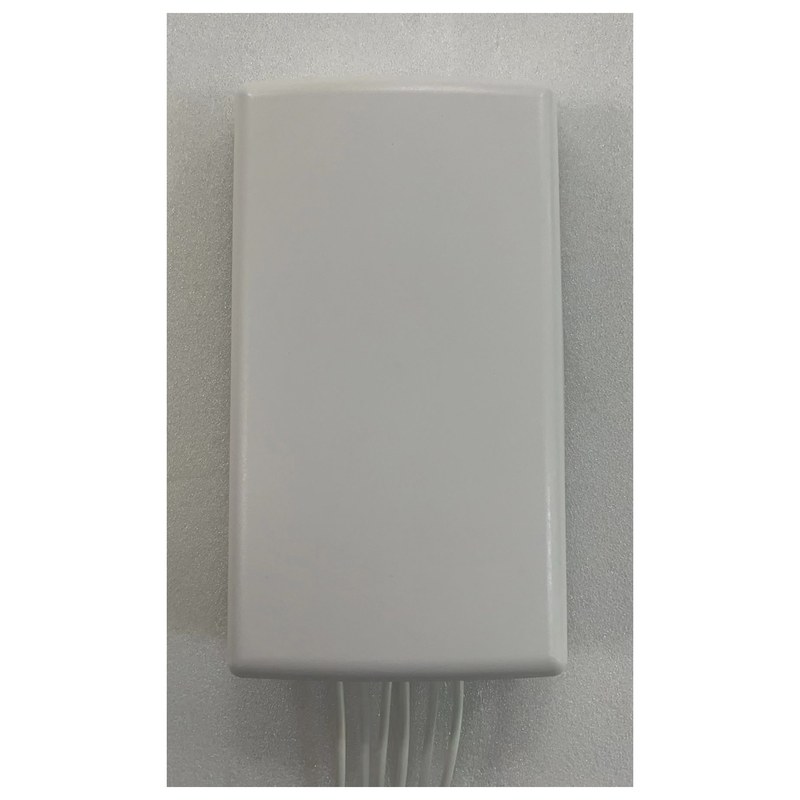

Антенна КАДАММ APW24708-7 — внешняя секторная антенна Wi-Fi для точек доступа и базовых станций беспроводных сетей: излучающими системами 2400–2500 МГц, 5150–5950 МГц и 6000–7125 МГц, вертикальной поляризацией, 6 портами.
Коэффициент усиления 8 / 8 / 7 дБи по диапазонам, ширина ДН в горизонтальной плоскости 80°, в вертикальной 65 / 60 / 45°. Габариты 290 × 170 × 50 мм, масса 0,9 кг. КСВН не более 2,0.

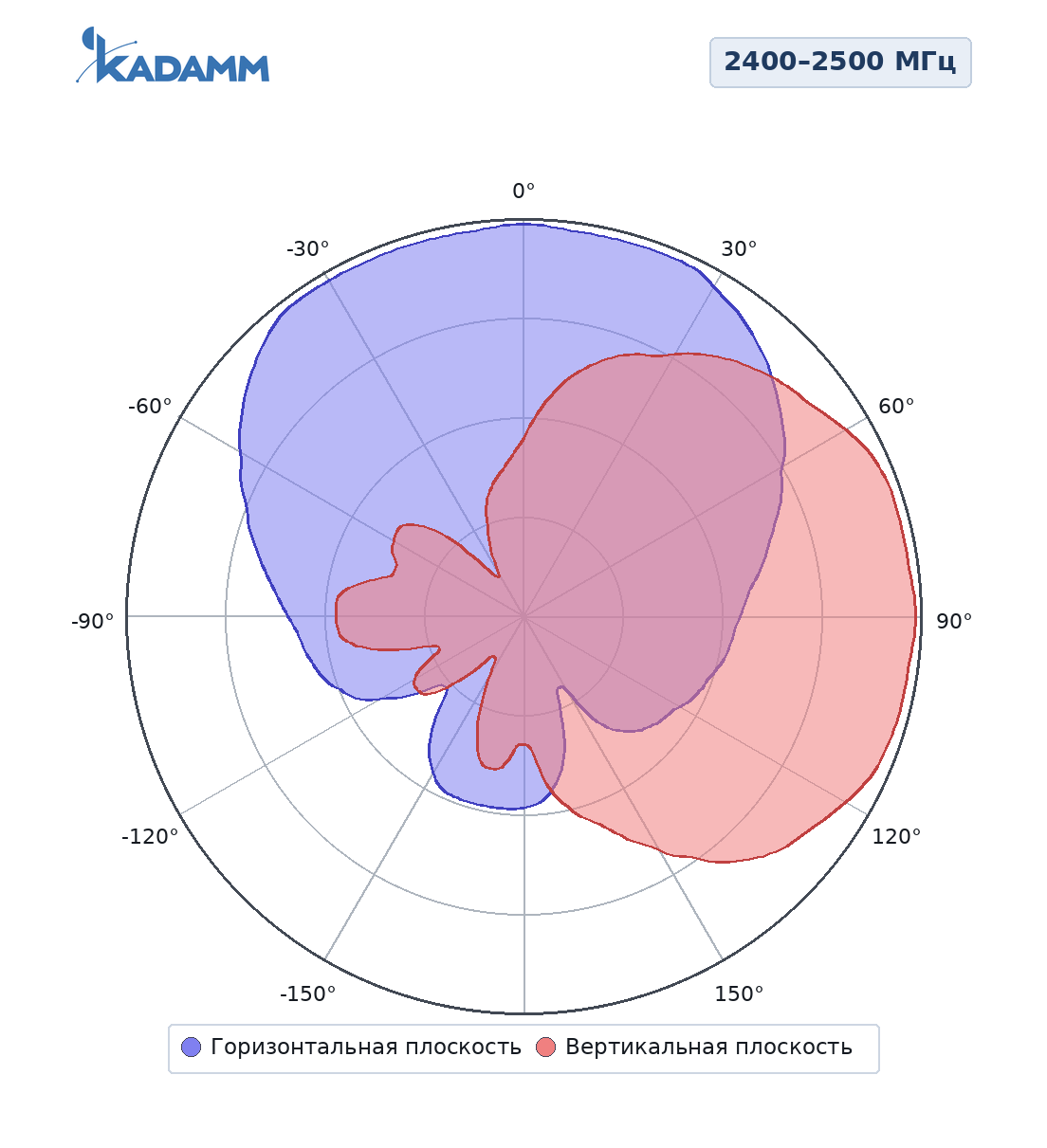

Нормированные диаграммы направленности в полярных координатах по рабочим диапазонам антенны. Синим — горизонтальная плоскость, красным — вертикальная.
Система 2400–2500 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 80° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 65° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥15 |
| Электрический наклон | 0° |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥25 |
Система 5150–5950 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 8 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 60° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 60° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 |
| Электрический наклон | 0° |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥25 |
Система 6000–7125 МГц
| Параметр | Значение |
|---|---|
| Коэффициент усиления, дБи | 7 |
| Ширина ДН по уровню −3 дБ, горизонтальная плоскость | 45° |
| Ширина ДН по уровню −3 дБ, вертикальная плоскость | 45° |
| Коэффициент защитного действия (отношение вперёд/назад), дБ | ≥20 |
| Электрический наклон | 0° |
| КСВН | ≤2,0 |
| Развязка между входами, дБ | ≥25 |
Общие параметры
| Параметр | Значение |
|---|---|
| Поляризация | Вертикальная |
| КСВН | ≤2,0 |
| Входное сопротивление (импеданс) | 50 Ом |
| Максимальная мощность на порт (при 50 °C) | 50 Вт |
| Параметр | Значение |
|---|---|
| Разъёмы | 6 × вилка RP-TNC |
| Расположение разъёмов | Снизу |
| Размеры (В × Ш × Г) | 290 × 170 × 50 мм |
| Масса антенны | 0,9 кг |
| Максимальная скорость ветра | 40 м/с |
| Материал радома | ABS-пластик |
| Механический наклон | −30-+30° |
| Рабочая температура | −40…+65 °C |
| Крепление на трубу | Ø30–50 мм |
Покрытие Wi-Fi улиц, дворов, кампусов и промышленных площадок от точки доступа на мачте, базовые станции беспроводных провайдеров (схема «точка–многоточка»), сети видеонаблюдения и телеметрии.
Антенна КАДАММ APW24708-7, монтажный комплект на трубу Ø30–50 мм.
| Параметр | APW24708-7 | APW24708-2 | APW2465D20 | APW2465VP18 | APW2465DP18 | APW2465VH18 |
|---|---|---|---|---|---|---|
| Фото |  |  |  |  |  |  |
| Диапазон частот | 2400–2500 / 5150–5950 / 6000–7125 МГц | — | — | — | — | — |
| Поляризация | вертикальная | — | — | — | — | — |
| Ширина ДН по уровню −3 дБ | 80° | — | — | — | — | — |
| Коэффициент усиления | 8 дБи | — | — | — | — | — |
| Электрический наклон | 0°, фикс. | — | — | — | — | — |
| Тип | внешняя секторная антенна Wi-Fi | — | — | — | — | — |
| Карточка | Эта модель | Открыть | Открыть | Открыть | Открыть | Открыть |
Направленная антенна собирает энергию в узкий луч 10–35°: так строят мосты «точка–точка» и подключают удалённые объекты. Секторная антенна покрывает сектор 60–120° и работает на точке доступа в центре зоны, к которой подключаются абоненты; три-четыре сектора закрывают круг.
2,4 ГГц дальше проходит и лучше огибает препятствия, но диапазон узкий и сильно загружен. 5 ГГц даёт больше каналов и скорость, меньше помех, но требует прямой видимости. Двухдиапазонные антенны работают в обоих диапазонах с одной точкой доступа.
Два порта с поляризациями ±45° или вертикальная + горизонтальная передают два независимых потока (MIMO 2×2) и почти удваивают скорость канала. Число портов антенны должно совпадать с числом антенных разъёмов точки доступа.
Коротким кабелем с малыми потерями: на 5 ГГц потери в кабеле велики, поэтому точку доступа ставят рядом с антенной на мачте, а к зданию ведут Ethernet. Разъёмы антенны и устройства должны совпадать или соединяться переходником.
Главный лепесток направляют на корреспондента или центр зоны: у направленной антенны — по прямой видимости с точной юстировкой по уровню сигнала, у секторной — по оси сектора, с механическим наклоном вниз на зону абонентов.
Антенны с заземлением по постоянному току отводят статику на мачту, но грозоразрядник на фидере или в линии Ethernet и заземление мачты остаются обязательными.
Артикул для заказа: KADAMM APW24708-7. Производитель — КАДАММ (KADAMM). Терминология параметров — по ГОСТ Р 55787-2013 и ГОСТ 24375-80. Характеристики могут быть изменены без уведомления.
Промышленное оборудование KADAMM APW24708-7 — трёхдиапазонная внешняя секторная антенна Wi-Fi 2400–2500 / 5150–5950 / 6000–7125 МГц, 8 дБи от производителя KADAMM поставляется с официальной гарантией 12 месяцев и сертифицировано по требованиям ТР ТС. Обеспечиваем стабильную логистику, таможенное оформление и доставку в любой регион России. Работаем как с физическими, так и с юридическими лицами (предоставляем полный пакет документов: счёт-фактура, накладная, договор поставки, все цены с НДС).
В связи с динамикой логистических затрат, актуальную стоимость, конфигурацию и точные сроки поставки данной позиции уточняйте у менеджеров отдела продаж при обработке вашего запроса.
Файлы для скачивания:
KADAMM APW24708-7 — техническое описание (PDF)
KADAMM — общий каталог антенн (PDF)
