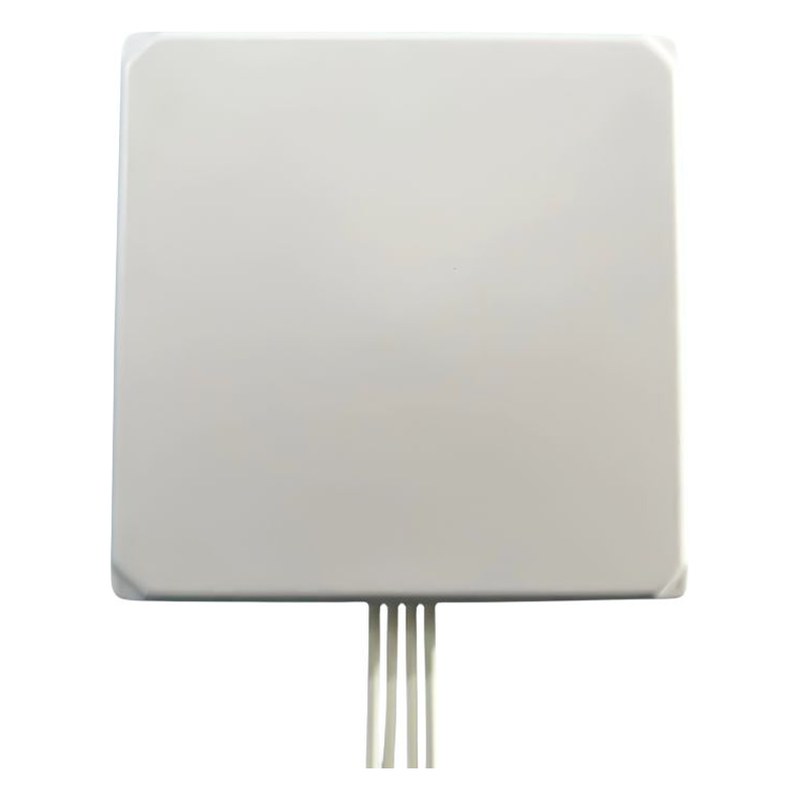

KADAMM APW24708-2 — трёхдиапазонная внешняя секторная антенна Wi-Fi 2400–2500 / 5150–5950 / 6000–7125 МГц, 8 дБи

KADAMM APW24708-2 — секторная антенна для сетей Wi-Fi 2,4 ГГц и 5 ГГц и 6 ГГц. Основные данные: полосы 2400–2500 / 5150–5950 / 6000–7125 МГц; усиление 8 дБи; луч 115° по горизонтали; поляризация две линейные (V+H); 4 входа; разъём 4×RP-TNC.

Про диапазоны: в полосе 2,4 ГГц всего 13 каналов с шагом 5 МГц, и без взаимного перекрытия помещаются лишь три канала шириной 20 МГц, зато сигнал лучше проходит через листву и перегородки; в полосе 5 ГГц каналов десятки, их объединяют в широкие каналы 40, 80 и 160 МГц ради скорости; цена — затухание: на той же дистанции потери в свободном пространстве примерно на 7 дБ больше, чем на 2,4 ГГц; полоса 6 ГГц (Wi-Fi 6E) добавляет ещё около 1,2 ГГц спектра для широких каналов. По частотам антенна перекрывает: Wi-Fi 2,4 ГГц, каналы 1–13; Wi-Fi 5 ГГц, каналы 36–64; Wi-Fi 5 ГГц, каналы 100–140; Wi-Fi 5 ГГц, каналы 149–165.

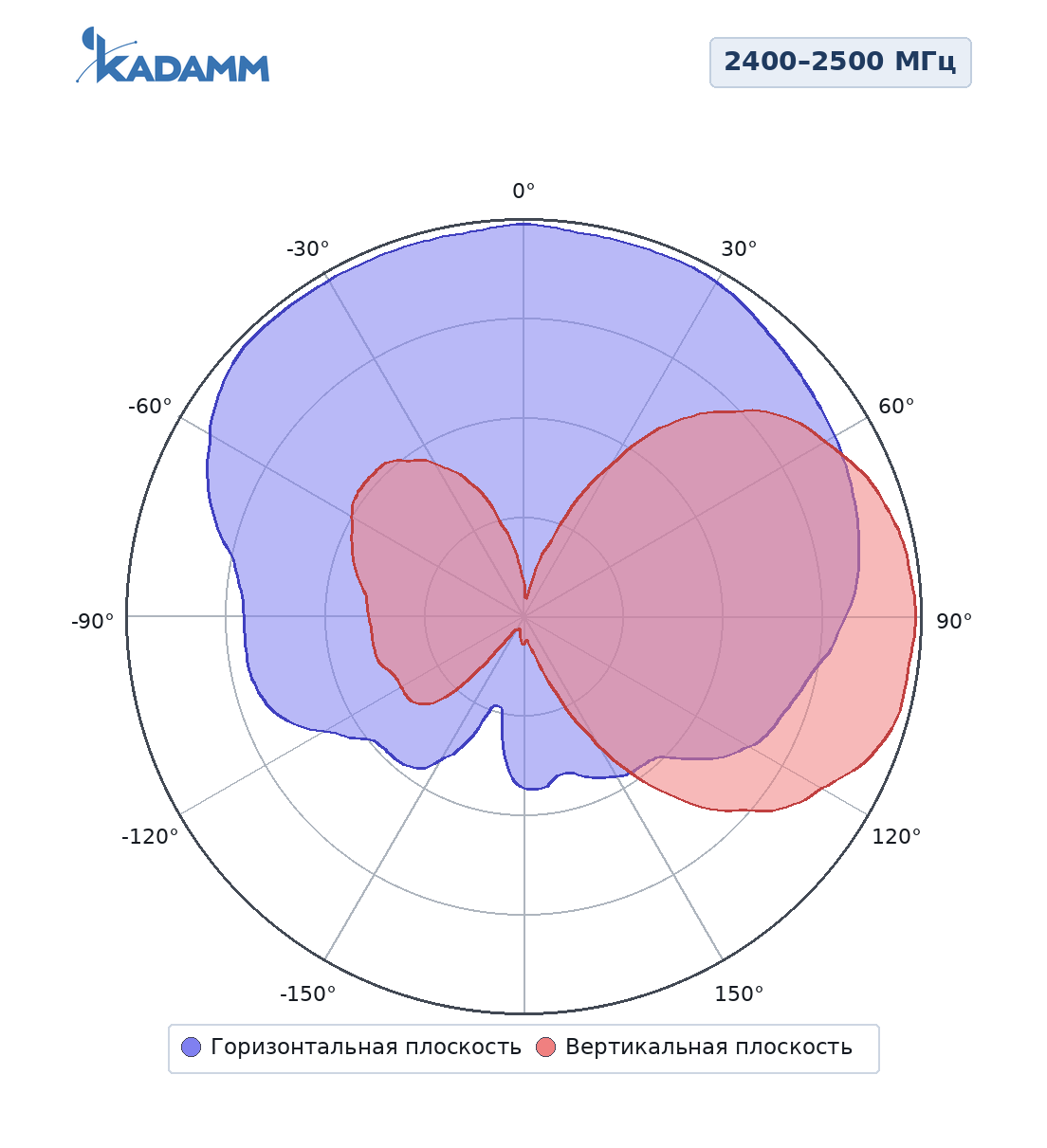

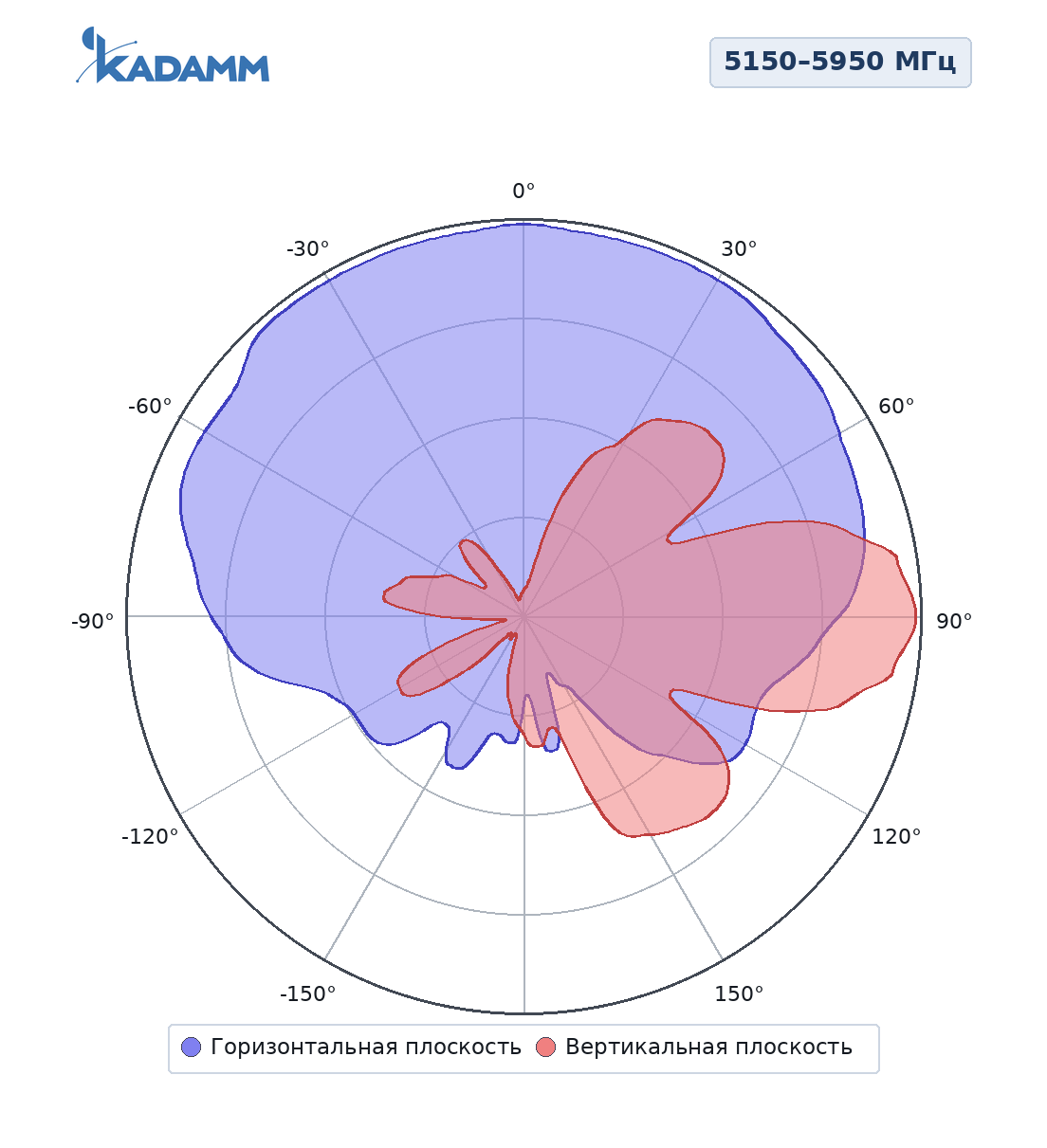

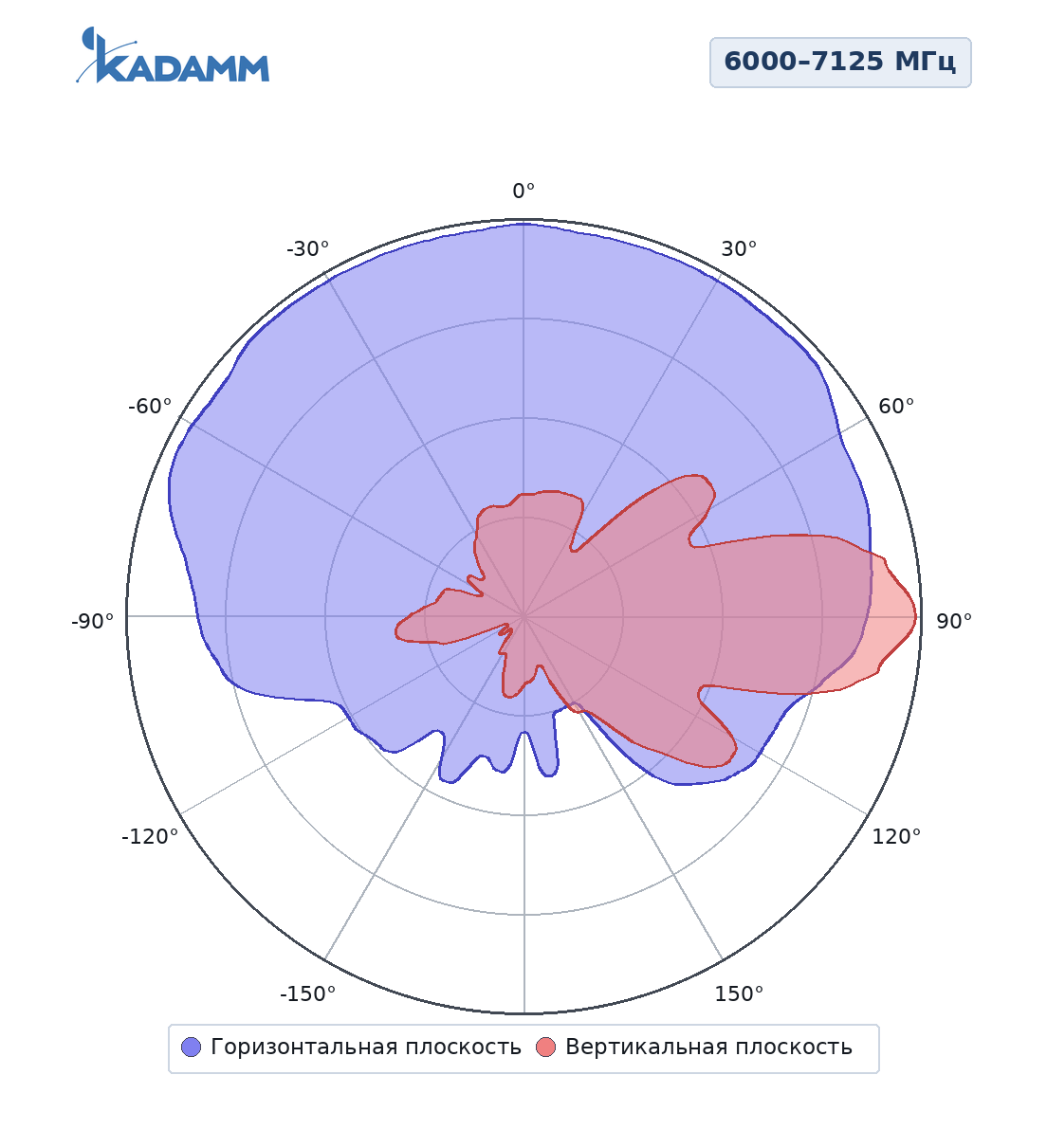

Секторная антенна — основа базовой станции «точка — многоточка»: она обслуживает абонентов в своём секторе шириной 115°. Четыре сектора по 90° или три по 120° закрывают круг вокруг опоры; узкий вертикальный луч (50°) даёт усиление и дальность, но требует точной установки по углу места. Отношение вперёд/назад не менее 15 дБ снижает помехи между секторами, работающими на соседних каналах.

Две поляризации (Две линейные (V+H)) в одной антенне дают два независимых канала MIMO 2×2: точка доступа передаёт два потока одновременно, и скорость удваивается без расширения канала, развязка между входами не менее 25 дБ. На втором конце линии антенна должна иметь те же две поляризации.

Тракт: КСВН не более 2,0 — отражается не более 11 % мощности; допустимая мощность 50 Вт; разъём 4×RP-TNC, вывод снизу. RP-SMA и RP-TNC — «обратные» разъёмы роутеров и точек доступа, с обычными SMA и TNC они не стыкуются. Коаксиальный кабель на частотах Wi-Fi теряет заметно больше, чем на сотовых, а на 5 ГГц — больше, чем на 2,4 ГГц, поэтому радиомодуль ставят как можно ближе к антенне, а длинные снижения заменяют кабелем Ethernet до наружной точки доступа.

Конструкция: размеры 200 × 200 × 33 мм, масса 0,58 кг, крепление Ø25–50 мм, механический наклон −90-+90°, ветер до 40 м/с, рабочая температура −40…+65 °C. На улице разъёмы после монтажа герметизируют, антенну и опору заземляют, кабель крепят к мачте хомутами.

Секторные антенны — база для покрытия посёлков, коттеджных поселков, промышленных и логистических площадок: на опоре ставят несколько секторов, абоненты подключаются направленными антеннами или обычными устройствами.

По частотам антенна работает с оборудованием: Wi-Fi 2,4 ГГц, каналы 1–13; Wi-Fi 5 ГГц, каналы 36–64; Wi-Fi 5 ГГц, каналы 100–140; Wi-Fi 5 ГГц, каналы 149–165; подключайте её к точкам доступа и роутерам с тем же числом радиотрактов и типом разъёма.

Диапазон. Антенна должна перекрывать полосы точки доступа: 2,4 ГГц и 5 ГГц и 6 ГГц.

Тип. Секторная — для базовой станции; ширина сектора 115° задаёт число секторов на опоре.

Входы. Число входов антенны — по числу радиотрактов точки доступа (MIMO).

Разъём и кабель. Разъём 4×RP-TNC; кабель — как можно короче, особенно на 5 ГГц.

Установка. Крепление Ø25–50 мм; на улице — заземление и герметизация разъёмов.

Антенна КАДАММ APW24708-2, монтажный комплект на трубу Ø25–50 мм.
